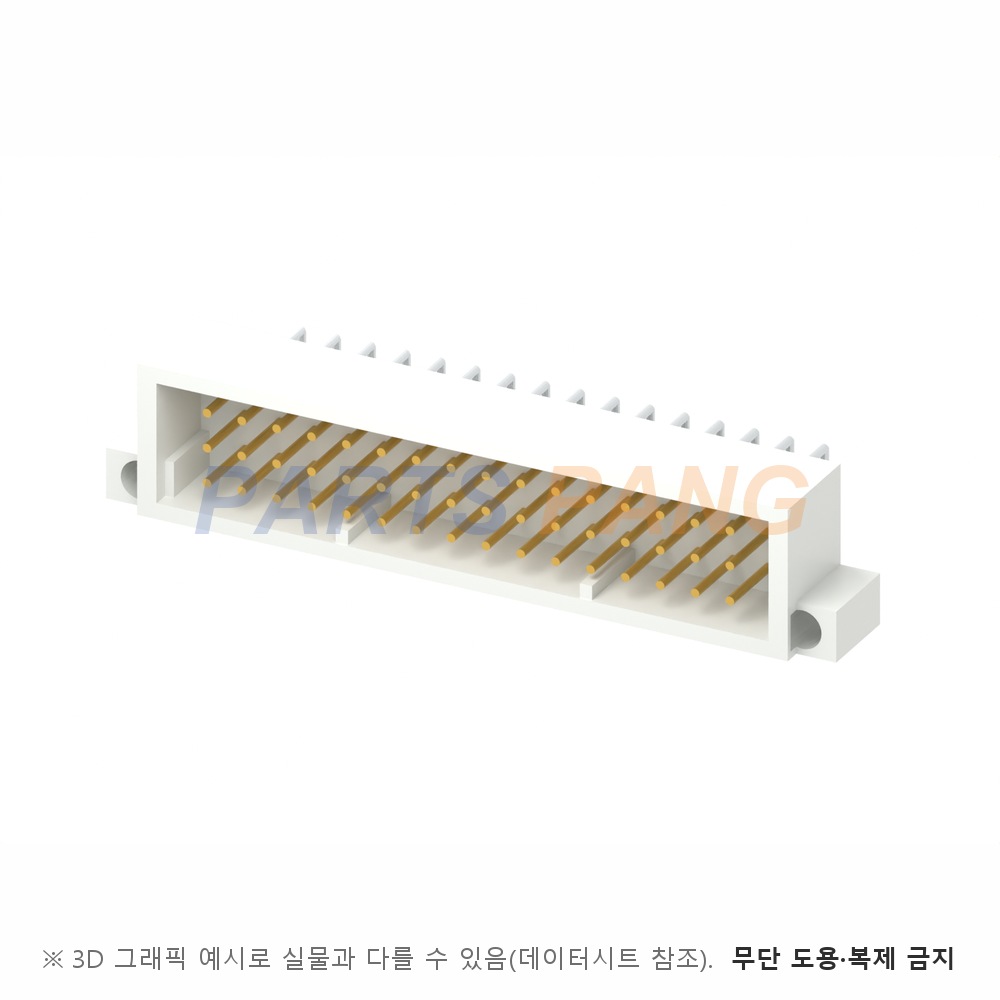

이 XC5C-4822 제품은 OMRON XC5 시리즈의 DIN 트윈컨택트 커넥터 중 기판측 플러그입니다. DIN C형(표준) 트리플행 플러그, 48핀 구성이며 단자는 라이트앵글 DIP 단자입니다. 한 컨택트를 두 갈래로 접촉시키는 트윈컨택트 방식이라 접촉 신뢰성이 높고, FEM 해석으로 삽입력을 낮췄습니다. 48핀품은 중앙열(row b)을 포함한 3열 구성입니다.

정격 전류

2A

정격 전압

300VAC

접점 저항

20mΩ 이하 (20mV, 100mA max.)

절연저항

10^6 MΩ 이상 (100VDC)

내전압

1,000VAC 1분 (누설 1mA 이하)

극수

48핀 (트리플행, 중앙열 b 포함)

삽입력

컨택트당 0.59N 이하

이탈력

0.15N 이상 (테스트 게이지 t=0.56mm)

삽발 내구성

200회

사용 온도

-55~125°C (저온 시 결빙 없을 것)

하우징 재질

유리섬유 강화 PBT (UL94 V-0, 회색)

인증

UL(E103202) Recognized · CSA(LR62678) Certified — 300V 2A

컨택트 도금

접촉부 0.4μm 금도금 (플러그는 황동/니켈 베이스)

단자 도금

2.0μm 주석도금

외형 치수(48핀)

A 53.2 · B 47.4 · C 38.10 · D 48.26 · E 43.3 · F 44.6 mm

코딩키 위치

컨택트 번호 5, 12

품번 'XC5C'는 트리플행 플러그(DIN C형)입니다. 끝 두 자리 '22'는 라이트앵글 DIP 단자를 뜻하고, 앞 두 자리가 핀 수 코드입니다(48=48핀). 48·96핀은 중앙열(row b) 포함, 32·64핀은 중앙열 없음.

결합 상대

수직 결합은 C형 소켓 XC5D, 수평 결합은 R형 소켓 XC5H입니다.

※ 품번 끝의 "-A" 는 OMRON 카탈로그 주문표·치수표에 정의가 없는 표기입니다(카탈로그 게재 품번은 'XC5C-4822'). 사양 차이 유무는 발주 전 확인을 요청드립니다.
