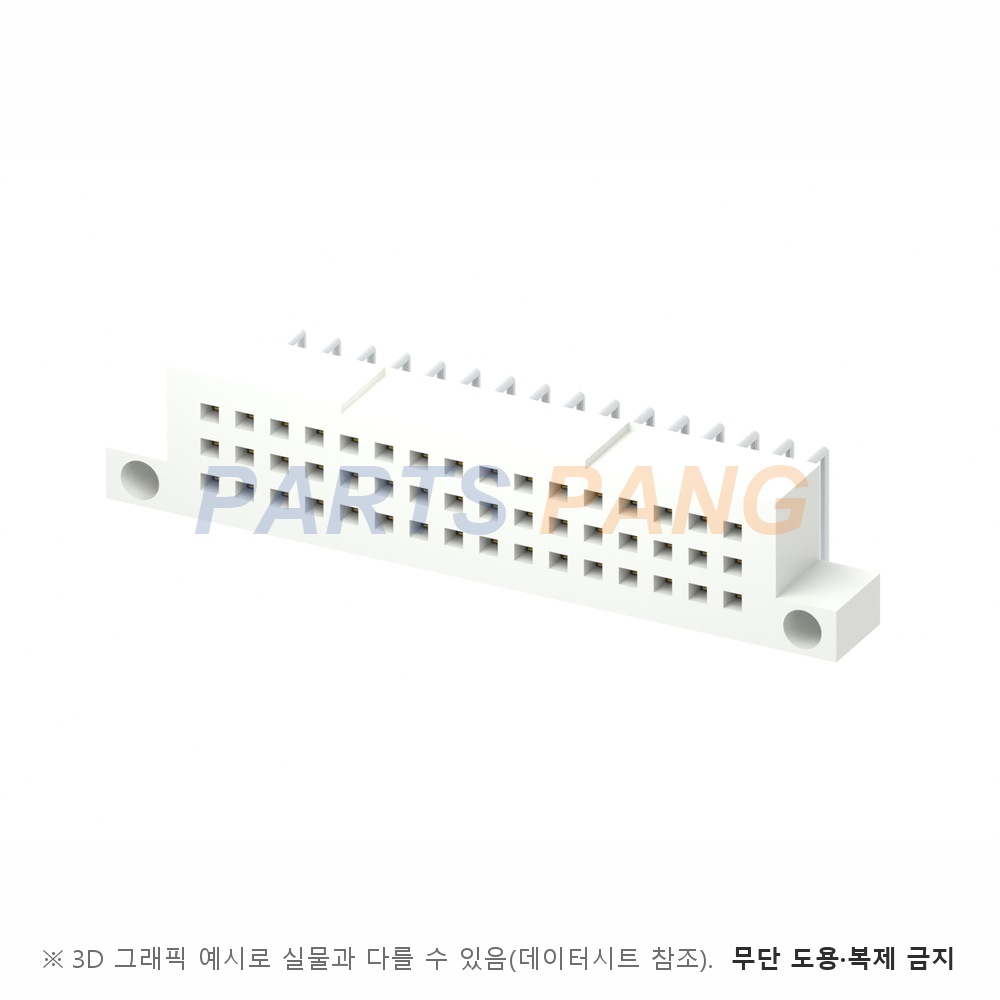

Aratas XC5H-4822 사각커넥터

상세 정보

개요

이 XC5H-4822 제품은 OMRON XC5 시리즈의 DIN 트윈컨택트 커넥터 중 기판측 소켓입니다. DIN R형(리버스) 트리플행 소켓, 48핀 구성이며 단자는 라이트앵글 DIP 단자입니다. 한 컨택트를 두 갈래로 접촉시키는 트윈컨택트 방식이라 접촉 신뢰성이 높습니다. 48핀품은 중앙열(row b)을 포함한 3열 구성입니다.

전기 특성

정격 전류: 2A
정격 전압: 300VAC
접점 저항: 20mΩ 이하 (20mV, 100mA max.)
절연저항: 10^6 MΩ 이상 (100VDC)
내전압: 1,000VAC 1분 (누설 1mA 이하)

기계·환경

극수: 48핀 (트리플행, 중앙열 b 포함)
삽입력: 컨택트당 0.59N 이하
이탈력: 0.15N 이상 (테스트 게이지 t=0.56mm)
삽발 내구성: 200회
사용 온도: -55~125°C (저온 시 결빙 없을 것)
하우징 재질: 유리섬유 강화 PBT (UL94 V-0, 회색)
인증: UL(E103202) Recognized · CSA(LR62678) Certified — 300V 2A
컨택트 도금: 접촉부 0.4μm 금도금 (소켓은 인청동/니켈 베이스)
단자 도금: 2.0μm 주석도금

이 제품의 변형 사양

외형 치수(48핀): A 53.2 · B 44.4 · C 38.10 · D 48.26 · E 42.3 mm
코딩키 슬롯 위치: 컨택트 번호 5, 12

품번 'XC5H'는 트리플행 소켓(DIN R형·리버스)입니다. 끝 두 자리 '22'는 라이트앵글 DIP 단자를 뜻하고, 앞 두 자리가 핀 수 코드입니다(48=48핀). 48·96핀은 중앙열(row b) 포함, 64핀은 중앙열 없음.

결합 상대: 수직 결합은 R형 플러그 XC5G, 수평 결합은 C형 플러그 XC5C입니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

R형(리버스) 소켓입니다 — 표준형 XC5D와 다릅니다

같은 트리플행 소켓이라도 XC5D는 C형(표준), 본 품목 XC5H는 R형(리버스)입니다. 수직 결합에서 XC5H의 짝은 R형 플러그 XC5G이고, C형 플러그 XC5C와는 수평 결합으로 씁니다. 스태킹·수평 결합에서는 플러그와 소켓의 삼각 마크(1번 단자 표시) 위치가 서로 맞지 않는다고 데이터시트가 명시하고 있으니, 결선도를 마크가 아니라 컨택트 번호 기준으로 그으시는 게 좋습니다.

정격 전류 2A를 지키십시오

신호·제어용 커넥터로 컨택트당 2A·300VAC가 정격입니다. 전력 배선용으로 과전류를 흘리지 않으시는 게 좋습니다. UL·CSA 등재값도 300V·2A이며, 데이터시트는 해외 규격의 승인 정격값이 개별 성능값과 다를 수 있으니 사용 전 확인하라고 적고 있습니다.

자동 납땜 시 임시 고정핀을 활용하십시오

자동 솔더링 시 보드 밀착을 위해 임시 고정핀(XC5Z-0002)을 쓰시는 게 좋습니다(문서가 XC5A·XC5F·XC5C·XC5H 라이트앵글 품에 쓰라고 지정한 부품입니다). 라이트앵글 커넥터는 자동 납땜 전 마스킹 테이프로 가려 주십시오. 오삽입 방지는 플러그 쪽 하우징을 코딩 커터(XY2D-0001)로 잘라내고, 소켓 쪽에 코딩키(XC5Z-0001)를 꽂는 순서로 하십시오.
