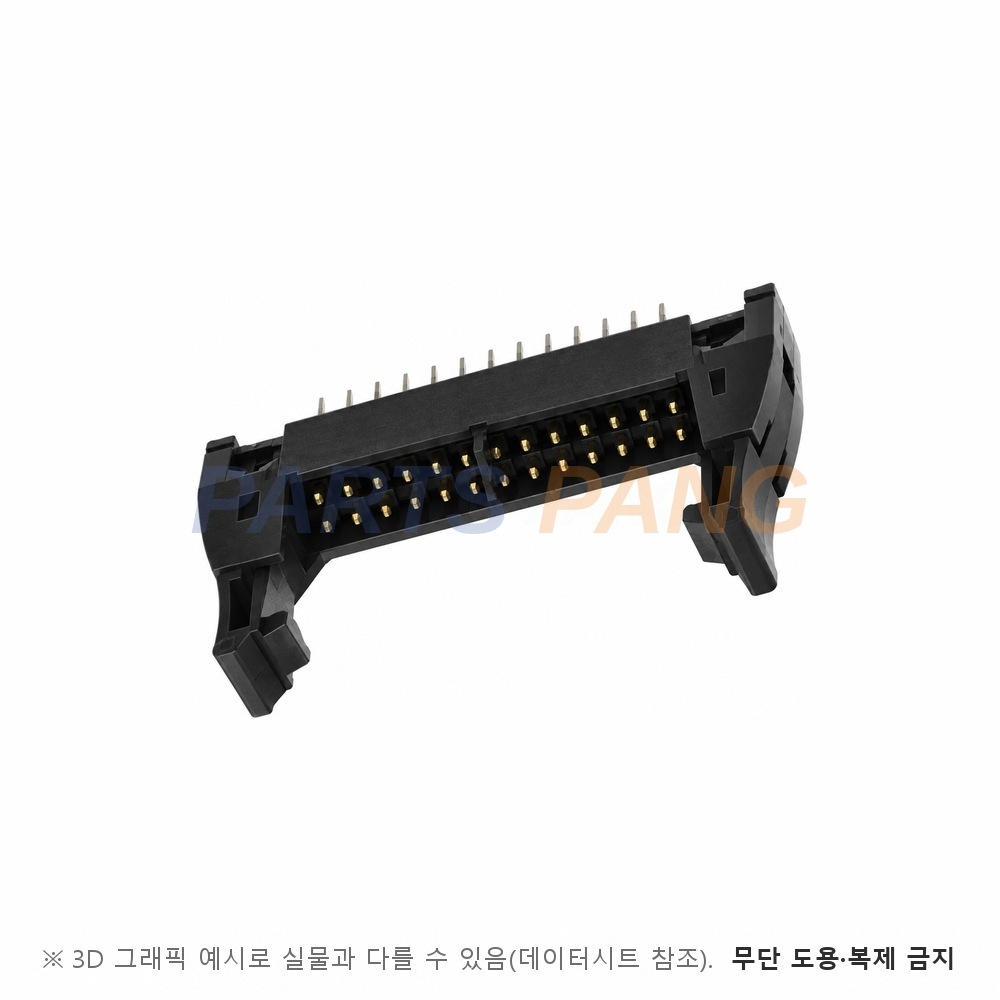

Aratas XG4A-2631 사각커넥터

상세 정보

개요

이 XG4A-2631 제품은 OMRON XG4 시리즈의 MIL 규격 플랫 케이블 커넥터 중 기판측 플러그(XG4A)입니다. 26핀·폴라라이징 슬롯 1개이며 단자는 스트레이트 DIP 단자, 록은 긴 레버가 달린 롱 록형입니다. MIL-C-83503 준거로 호환성이 높고, 스트레인 릴리프 소켓(XG4M+XG4T)과 조합해 사용합니다.

전기 특성

극수: 26핀
폴라라이징 슬롯: 1개
정격 전류: 3A
정격 전압: 300VAC
접촉 저항: 20mΩ 이하 (20mV, 100mA max.)
절연저항: 1,000MΩ 이상 (500VDC)
내전압: 500VAC 1분 (누설 1mA 이하)
컨택트: 황동 니켈 베이스, 0.15μm 금도금(결합부)·2.0μm 주석도금(단자)
UL 인증 정격: 300VAC/DC 3A (E103202, Recognized)

기계·환경

삽입력: 컨택트당 1.96N 이하
이탈력: 0.39N 이상 (테스트 게이지 t=0.64mm)
삽발 내구성: 50회
사용 온도: -55~105°C (저온 시 결빙 없을 것)
적용 전선: 1.27mm 피치 플랫 케이블 (AWG28)
하우징 재질: 유리섬유 강화 PBT (UL94 V-0, 흑색)
준거 규격: MIL-C-83503
자동 솔더링 조건: 250±5°C, 5±1초 (제트 플로)

이 제품의 변형 사양

품번 'XG4A-[핀수][코드]': 끝 코드 '31'=스트레이트 DIP·1슬롯, '34'=라이트앵글 DIP·1슬롯, '71'=스트레이트·0슬롯(10핀)/2슬롯(50·60·64핀), '74'=라이트앵글·0/2슬롯.

록 종류가 끝 코드로 갈립니다 — '31·34·71·74'=롱 록(스트레인 릴리프 소켓 조합용), '32·35·72·75'=숏 록(스트레인 릴리프 없는 소켓 조합용), '33·36·73·76'=록레버 미장착(솔더링 후 XG4Z 레버 장착).

본 품목은 26핀·폴라라이징 슬롯 1개·스트레이트 DIP 단자·롱 록형입니다.

폴라라이징 슬롯은 1개입니다. 22.86mm 슬롯 간격은 2슬롯형에 해당하며 본 26핀·1슬롯 품목에는 적용되지 않습니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

결합 소켓의 폴라라이징 가이드 수를 맞추십시오

MIL 플러그는 짝이 되는 소켓의 폴라라이징 가이드 수와 플러그 슬롯 수가 일치해야 결합됩니다. 슬롯 1개인 본 품목(XG4A-@@3@)의 짝은 가이드 1개짜리 XG4M-@@30 계열이며, 26핀이므로 XG4M-2630이 대응합니다. 발주 시 핀 수·슬롯 수를 함께 확인하시는 게 좋습니다.

정격 3A·300VAC를 지키십시오

플러그 자체 정격은 3A이나 실제 정격은 결합 소켓에 따릅니다(데이터시트 주기: XG4M 소켓 사용 시 1A). UL 등재값도 300VAC/DC·3A입니다. 통전 설계 시 소켓 정격을 함께 확인하시는 게 좋습니다.

롱 록형입니다 — 솔더링·보관 때 레버를 반쯤 열어 두지 마십시오

록 레버는 완전히 닫거나 완전히 연 상태로 솔더링하십시오. 반쯤 열린 채로 솔더링하면 하우징이 열변형되어 레버에 유격이 생깁니다. 보관도 같아서, 레버를 오래 중간 위치로 두면 수지가 열화되어 조작감이 헐거워집니다. 자동 솔더링(제트 플로) 조건은 250±5°C·5±1초입니다. 레버는 공구 없이 손으로만 조작하고, 소켓에서 뺄 때는 반드시 록을 먼저 해제하십시오. 긴 레버가 자동 실장·기판 적재에 걸리는 공정이라면, 솔더링 후에 레버(XG4Z-0010 롱/XG4Z-0011 숏)를 끼우는 록레버 미장착형 XG4A-2633/2636을 쓰십시오.

스트레이트 단자 실장에 유의하십시오

스트레이트 DIP 단자형입니다. 스루홀 기판 풋프린트·삽입 방향(삼각 마크 기준)을 확인하시는 게 좋습니다. 기판은 나사로 먼저 고정한 뒤 장착하십시오.
