상세 정보
개요

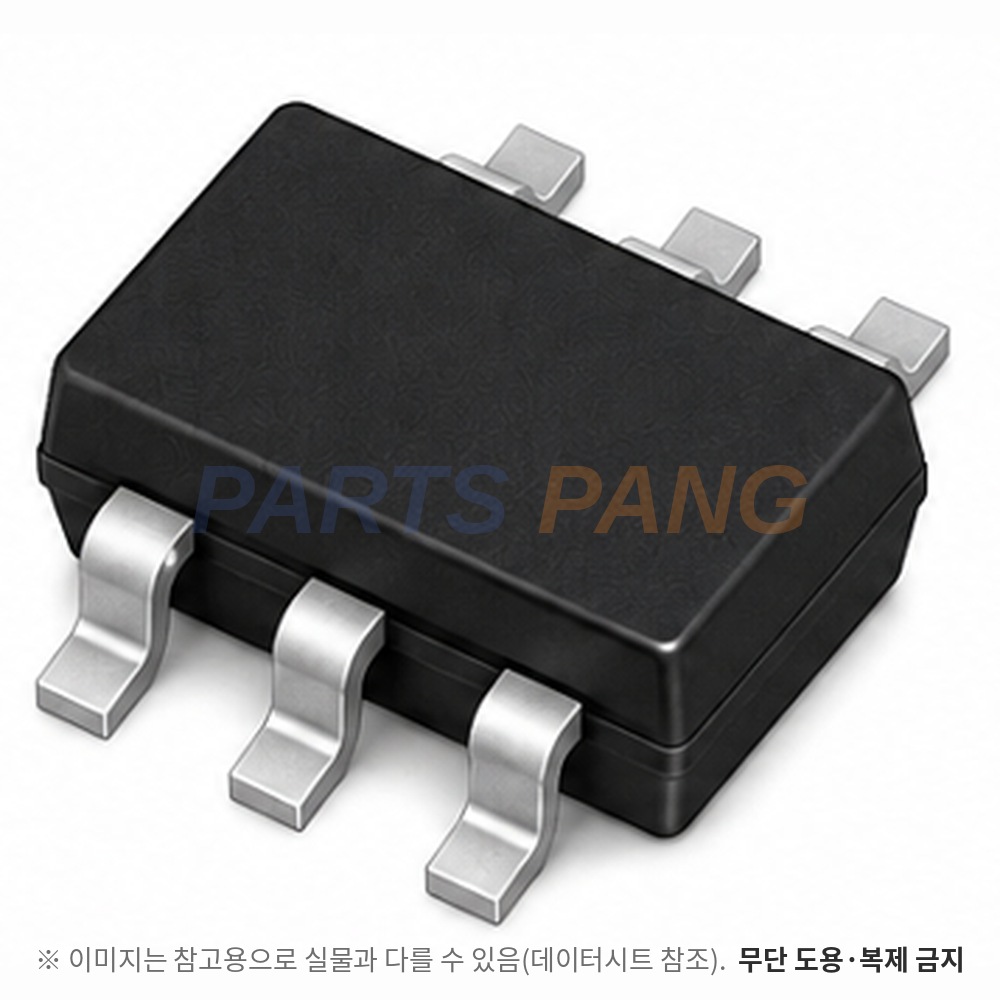

ZXGD3006E6TA 은 Diodes Incorporated 의 초고속 IGBT SiC MOSFET 게이트 드라이버 입니다. 입력 1mA 만으로 대표 4A 를 몰아붙이는 고이득 버퍼 구조입니다. 공급 전압은 최대 40V 이고 동작 · 보관 접합 온도 범위는 -55~+150℃ 입니다. 전기차 DC-DC 컨버터와 차량용 능동 서스펜션과 태양광 인버터와 전원 장치와 플라스마 디스플레이 전원 모듈의 게이트 구동에 쓰입니다. SOT-26 외형에 표면실장 방식이며 포장은 7인치 릴 3,000개 단위 입니다.
전기 특성
- 검출 전압 Vs
- 문서 미규정
- 이미터 팔로워 버퍼 구조의 게이트 드라이버라 전압 검출이나 저전압 잠금 기능이 없습니다대신 소스 출력과 싱크 출력이 따로 나와 있어 상승 시간과 하강 시간을 각각 잡을 수 있습니다
- 공급 전압 Vcc
- 최대 40V
- 기준 핀에 대한 절대 최대 공급 전압이며 +20V 부터 -18V 까지 게이트 구동으로 전압 변화율로 인한 오점호를 막습니다
- 히스테리시스
- 문서 미규정
- 저전압 잠금 문턱을 규정하지 않아 히스테리시스 항목도 문서에 없습니다입력을 그대로 따라가는 이미터 팔로워 구조라 문턱 자체가 없고 래치업과 관통에 강합니다
- 출력 전류
- 피크 ±10A
- 소스와 싱크 출력의 피크 펄스 전류이며 공급 5V 에 입력 1mA 기준 소스는 대표 4.0A · 싱크는 대표 3.8A 입니다입력 저항을 200Ω 으로 낮추면 공급 15V 에서 소스 대표 6.4A · 싱크 대표 7.7A 까지 올라갑니다
- 전파 지연
- 턴온 대표 8ns · 턴오프 대표 16ns
- VCC 15V · 입력 저항 1kΩ · 부하 10nF 조건이며 상승 시간 대표 48ns · 하강 시간 대표 35ns 입니다문서 첫머리의 10ns 미만은 특징 문구이고 부하 100nF 에서는 지연 46 · 47ns 입니다
최대 정격
- 동작 온도
- -55~+150℃
- 동작 · 보관 접합 온도 TJ · TSTG 범위이며 권장 동작 조건표는 따로 없습니다정전기 내성은 HBM 1,500V · CDM 1,000V 입니다절대 최대 공급 전압과 입력 전압은 기준 핀에 대해 모두 40V 로 규정됩니다소비 전력은 1.1W · 선형 감액 계수는 8.8mW/℃ · 정션 대 주위 열저항은 113℃/W · 정션 대 리드 열저항은 105℃/W 입니다
기계
- 패키지
- SOT-26
- 6핀 표면실장 외형이며 기판 배선과 기생 인덕턴스를 줄이도록 핀 배치가 최적화되어 있습니다
- 실장
- 표면실장
- 포장은 7인치 릴 3,000개 단위
참고 (계열·주변장치)
발주표 등급 열은 AEC-Q101 이고 문서는 AEC-Q101 기준 적격으로 적으며 차량용 판은 별도 문서의 ZXGD3006E6Q 입니다. 정지 공급 전류는 VCC 30V 에서 최대 50nA 입니다. 소비 전력은 1.1W · 정션 대 주위 열저항은 113℃/W 이고 출력 차동 전압은 ±7V · 피크 펄스 입력 전류는 ±100mA 이며 주문 단위는 SOT26 외형 3,000개 릴 한 가지입니다.
AI 엔지니어 팁
구매 전 꼭 확인하세요 · 실무 체크포인트
작은 입력으로 큰 출력을 냅니다
제어기에서 1mA 만 흘려도 대표 4A 를 게이트에 몰 수 있고 피크로는 10A 까지 냅니다. 제어기의 출력 능력이 작아도 게이트 용량이 큰 IGBT 나 SiC MOSFET 을 다룰 수 있는 구조입니다.
음의 게이트 구동이 가능합니다
공급을 40V 까지 받아 +20V 부터 -18V 까지 게이트를 몰 수 있습니다. 턴오프 때 게이트를 음으로 끌어내려 전압 변화율로 인한 오점호를 막는 설계에 쓰입니다.
입력 저항으로 전류를 조절하십시오
같은 공급 15V 에서도 입력 저항이 200Ω 이면 소스 대표 6.4A · 1kΩ 이면 5.5A · 10kΩ 이면 3.9A 로 달라집니다. 필요한 스위칭 속도에 맞춰 입력 저항부터 잡으십시오.
소스와 싱크 출력이 따로입니다
소스 출력과 싱크 출력이 분리되어 있어 상승 시간과 하강 시간을 각각의 게이트 저항으로 따로 잡으실 수 있습니다. 보통은 두 핀을 묶어 쓰고, 문서의 IGBT 예는 VCC 20V · VEE -18V 에서 소스 4.7Ω · 싱크 0Ω 으로 턴온 지연 27ns · 턴오프 지연 11ns 를 보여 줍니다. 두 출력 사이 전압 차는 절대 최대 ±7V 이고 5번 핀은 연결하지 않는 핀입니다.
