PT7M3808G01TAEX 은 Diodes Incorporated(Pericom 제품군) 의 저소비 리셋 지연 설정형 전압 감시 IC 입니다. SENSE 전압이 문턱 아래로 내려가거나 수동 리셋 MR 이 로우가 되면 오픈 드레인 RESET 을 내보내고, 둘 다 회복된 뒤 정한 지연 시간 동안 RESET 을 유지합니다. 본 품번(G01)은 조정형이라 외부 분압 저항으로 0.405V 이상 전압을 감시합니다. 문서가 드는 용도는 DSP·마이크로컨트롤러·노트북·데스크톱·휴대·전지 구동 기기·FPGA/ASIC 입니다.

검출 전압 Vs

0.405V

SENSE 하강 문턱 대표값이며 규정 범위는 0.375V 부터 0.409V 까지입니다(-40~+125℃ · 공급 1.7~6.5V)

공급 전압 Vcc

1.7~6.5V

소비 전류는 공급 3.3V 에서 대표 2.8µA(최대 5.0µA) · 6.5V 에서 대표 3.0µA(최대 6.0µA) 입니다

히스테리시스

대표 1.5%

G01 행 기준 VIT 대비 대표 1.5% · 최대 3.0% 입니다(고정 전압판 행은 대표 1% · 최대 2.5%)

출력 전류

절대 최대 5mA

RESET 핀 전류의 절대 최대값이며 출력 로우 전압은 공급 1.8~6.5V · 1.0mA 에서 최대 0.4V 입니다RESET 누설은 최대 300nA 이고 전원 투입 리셋 전압은 최대 1.0V 입니다

전파 지연

대표 20µs

SENSE→RESET 하강 지연 대표값이며 MR→RESET 은 대표 150ns 입니다리셋 유지 시간은 CT 개방 대표 20ms(12~28ms) · CT 를 VDD 에 연결 대표 300ms(180~420ms) · CT 100pF 대표 1.25ms · 180nF 대표 1.2s 입니다

동작 온도

-40~+125℃

권장 주위 온도 범위입니다

전원 (VDD)

-0.3~+7.0V

RESET·MR·SENSE 는 -0.3V 부터 7.0V · CT 는 -0.3V 부터 VDD+0.5V 까지입니다

온도 (TJ·Tstg)

동작 접합 -40~+125℃ / 보관 -65~+150℃

정전기 내량 (ESD)

HBM 2kV / CDM 500V

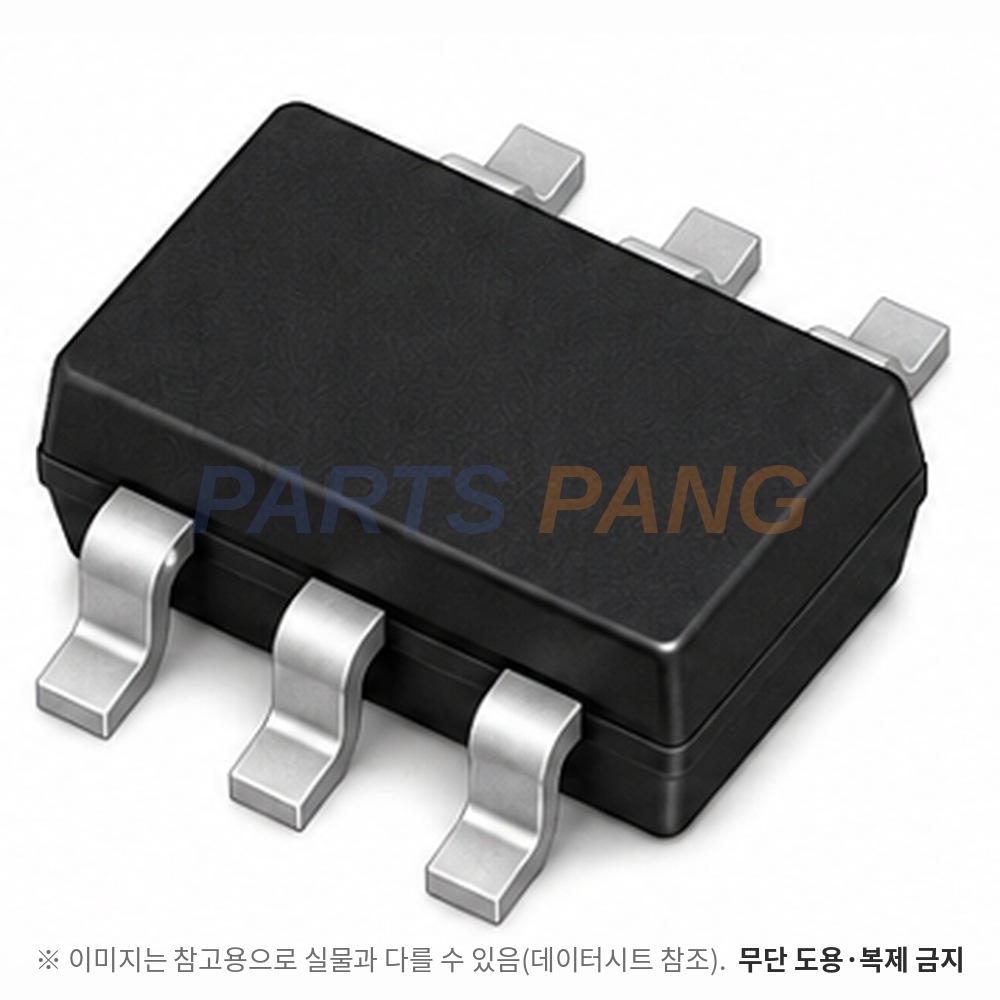

패키지

SOT-23-6

핀 배치는 1 RESET · 2 GND · 3 MR · 4 CT · 5 SENSE · 6 VDD 입니다

실장

표면실장

포장은 테이프·릴 3,000개(접미 X)이고 습기 민감도는 MSL 1 · 무게 약 0.009g 입니다

같은 문서가 조정형 G01 과 고정 문턱판(G09~G50 · 0.84~4.65V)을 SOT23-6 과 TDFN-6 외형으로 함께 규정합니다. MR 은 내부 풀업(최소 70kΩ · 대표 90kΩ)으로 VDD 에 묶여 있어 쓰지 않으면 비워 둘 수 있고, 문서는 MR 에 VDD 보다 높은 전압을 걸지 말라고 안내합니다.
