ZXSC410E6TA 은 Diodes Incorporated 의 승압형 DC-DC 컨트롤러입니다. 전력 스위치를 내장하지 않고 DRIVE 핀으로 외부 NPN 트랜지스터나 MOSFET 을 몰아 승압하며 되먹임 기준 300mV 로 정전압과 정전류 양쪽에 쓸 수 있습니다. 리튬이온 1셀이나 알칼라인·니카드·니켈수소 2~3셀 전원을 겨냥했고 STDN 핀 차단 기능이 있습니다. 문서 응용은 휴대 기기 시스템 전원 · LCD 바이어스 · 고휘도 LED 구동입니다. SOT-26 외형에 표면실장 방식이며 포장은 7인치 릴 3,000개입니다.

출력 전압

조정형 · 기준 0.3V

되먹임 전압은 +25℃ 291~309mV(대표 300mV) 이며 출력은 VFB 부터 외부 트랜지스터의 VCEO 까지 정할 수 있습니다

출력 전류

최대 300mA

입력 2V 초과 · 출력=입력 조건의 시스템 규격(추천 트랜지스터 포함)이며 효율은 50~300mA 에서 대표 85% 입니다

입력 전압

1.8 ~ 8V

권장 동작 공급 범위이며 기준 정밀도 ±3.0% 가 이 범위에서 규정됩니다

스위칭 주파수

최대 200kHz

오프 시간은 내부에서 대표 1.7µs 로 정해지고 동작 주파수는 1/(tON+tOFF) 입니다

감지 전압

22~34mV (대표 28mV)

약 100kHz 스위칭에서 잰 실효값이며 내부 비교기 지연 약 1µs 만큼 DC 측정값보다 커집니다

소비 전류

정지 최대 220µA · 차단 대표 4.5µA

정지 전류는 공급 8V 에서 구동 전류를 뺀 값이며 구동 전류는 VDRIVE 0.7V 에서 2~5mA(대표 3.4mA) 입니다동작 주위 온도 -40~+85℃(권장)

절대최대 공급 전압

-0.3 ~ +10V

DRIVE 핀 -0.3V~VCC+0.3V · STDN·VFB·SENSE 핀 -0.3V~(+5.0V 와 VCC+0.3V 중 낮은 값) 입니다

온도

동작 -40~+85℃ · 보관 -55~+120℃

+25℃ 허용 손실은 450mW 입니다

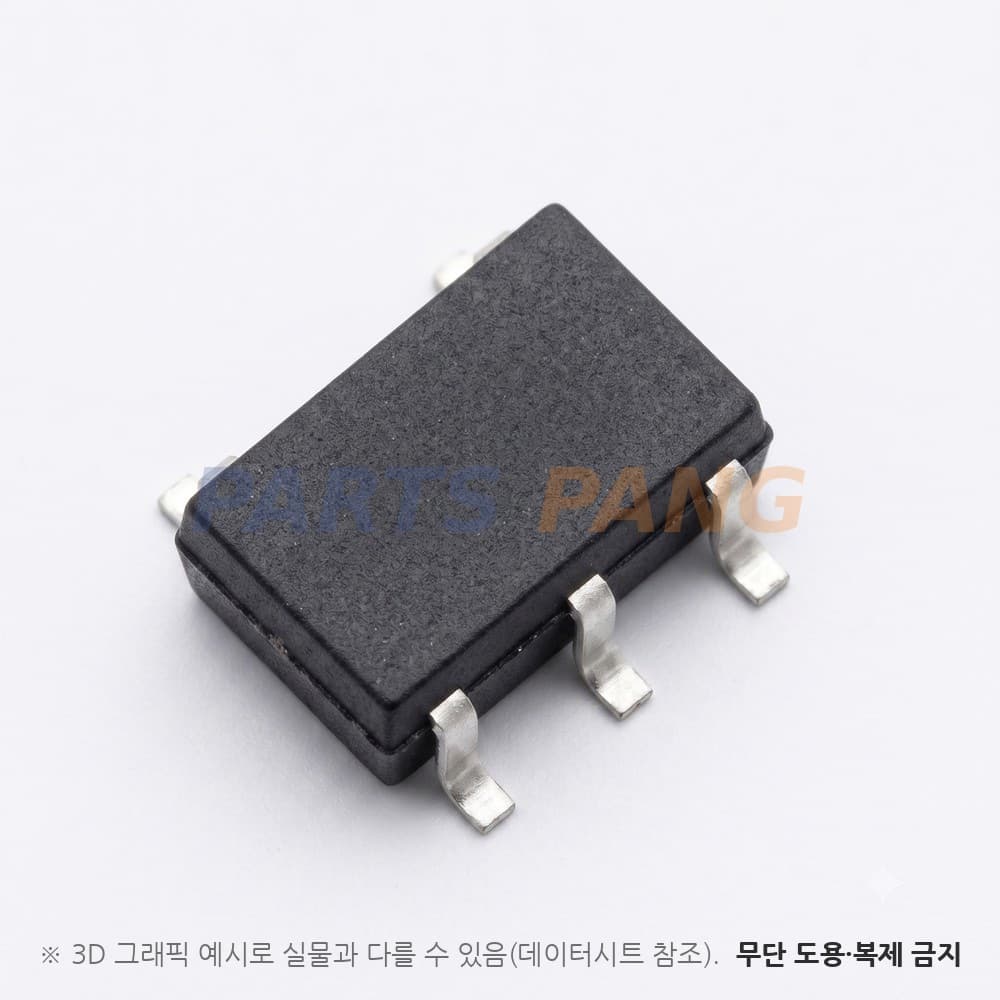

패키지

SOT-26

문서 표기는 SOT26 이며 핀은 1 VCC · 2 GND · 3 STDN · 4 SENSE · 5 VFB · 6 DRIVE 입니다

실장

표면실장

포장은 7인치 릴 3,000개 단위이고 표시 코드는 C410 입니다

같은 문서가 ZXSC420(차단 대신 EOR 출력 · SOT26)과 ZXSC440(차단과 EOR 모두 · MSOP-8EP)을 함께 규정하며 이 품번은 STDN 차단 핀이 있는 SOT26 판입니다. 문서 예시 회로는 ZXTN25012EFH 트랜지스터 · ZHCS2000 쇼트키 · 22µH 인덕터로 입력 2.5~4.2V 에서 5V 100mA 를 만듭니다. VFB 와 GND 사이 저항 하나로 LED 정전류 구동도 됩니다.
