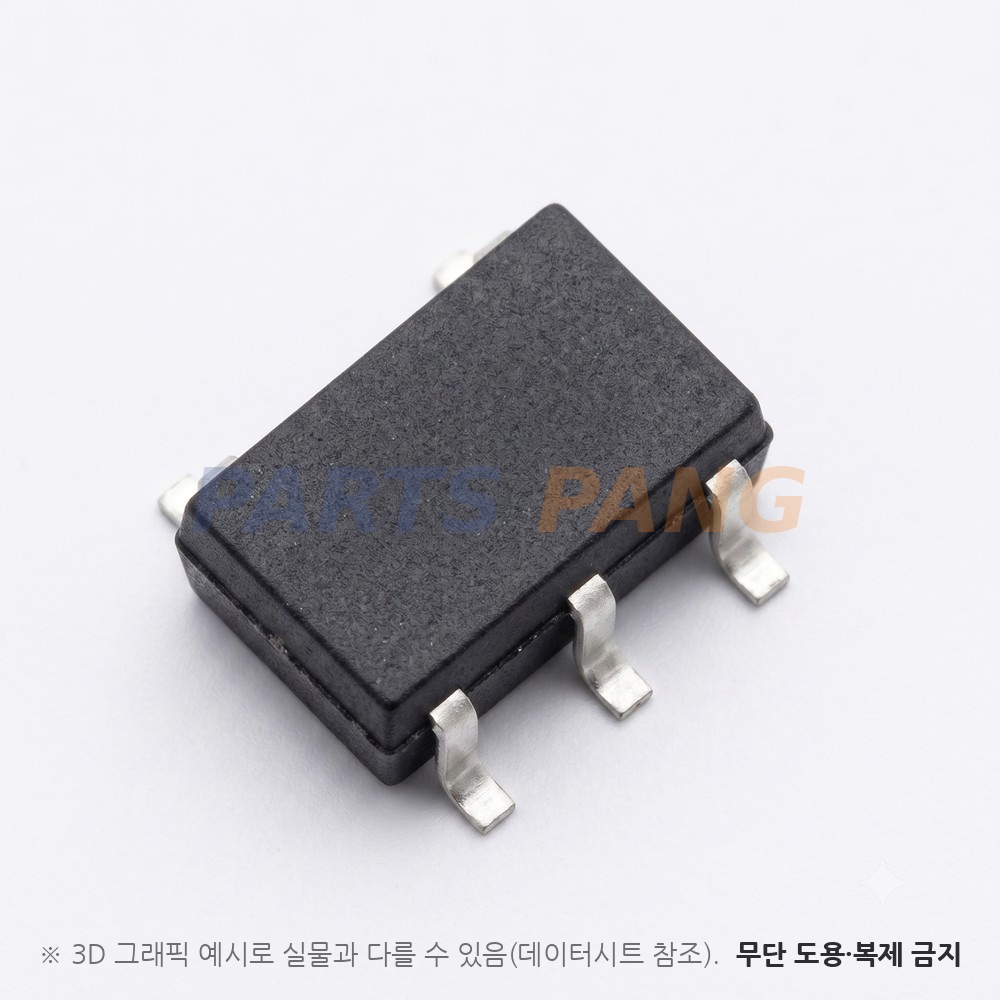

PAM2305AABADJ 는 Diodes Incorporated 의 1.5MHz 1A 강압 DC-DC 컨버터 PAM2305 의 조정형 TSOT-25 판입니다. 전류 모드 PWM 제어에 동기 정류 MOSFET 을 내장했고 가벼운 부하에서는 펄스 스킵 변조(PSM)로 정지 전류를 줄여 단일 리튬 전지나 알칼리 · 니켈수소 전지 여러 개로 쓰는 휴대 기기를 겨냥합니다. 입력이 출력에 가까워지면 듀티 100% 로 동작합니다. TSOT-25 외형에 표면실장 방식이며 포장은 릴 3,000개입니다.

출력 전압

0.6V~입력 전압

되먹임 전압은 0.588~0.612V(대표 0.6V) 이고 출력 정확도는 ±3%(IO 100mA) 입니다

출력 전류

최대 1A

TSOT-25 판은 내부 소비 전력 한계(400mW)가 최대 출력 전류를 정하며 피크 인덕터 전류는 대표 1.5A 입니다

입력 전압

2.5 ~ 5.5V

부하 조정은 대표 0.5% · 최대 1.5%(1~800mA) · 입력 조정은 대표 0.2 · 최대 0.5%/V 입니다

스위칭 주파수

1.5MHz 대표

규정 범위 1.2~1.8MHz 이며 FB 0V(출력 단락)에서는 대표 500kHz 로 낮아집니다

소비 전류

정지 대표 40µA · 최대 70µA

정지 전류는 무부하 · 차단 전류(대표 0.1µA · 최대 1µA)는 EN 0V 조건입니다

스위치 온저항

P형 대표 0.3Ω · N형 대표 0.35Ω

IDS 100mA 조건이며 최대는 P형 0.45Ω · N형 0.5Ω · 최대 효율은 대표 96% 입니다동작 주위 온도 -40~+85℃ · 동작 접합 온도 -40~+125℃(권장)

절대최대 입력 전압

6.0V

입력 -0.3~+6.0V · EN · FB -0.3V~VIN · SW -0.3V~VIN+0.3V 입니다

접합 온도

최대 150℃

보관 -65~+150℃ · 납땜 300℃ 5초 입니다TSOT-25 접합-주위 250℃/W · 접합-케이스 130℃/W · 내부 소비 전력 400mW 입니다

패키지

TSOT-25

핀은 1 VIN · 2 GND · 3 EN · 4 FB · 5 SW 이며 표시 코드는 BEAYW 입니다

실장

표면실장

포장은 릴 3,000개 단위

같은 문서가 고정 출력 3.3V · 2.8V · 2.5V · 1.8V · 1.5V · 1.2V 판과 조정형 판을 TSOT-25(PAM2305AAB) · QFN3x3-16(PAM2305BJE) · DFN2x2-6(PAM2305CGF) 세 외형으로 규정하며 이 품번은 TSOT-25 조정형입니다. 문서 응용 분야는 휴대폰 · 휴대 기기 · 무선 기기 · 컴퓨터 주변기기 · 전자 저울 · 디지털 액자 등입니다.
