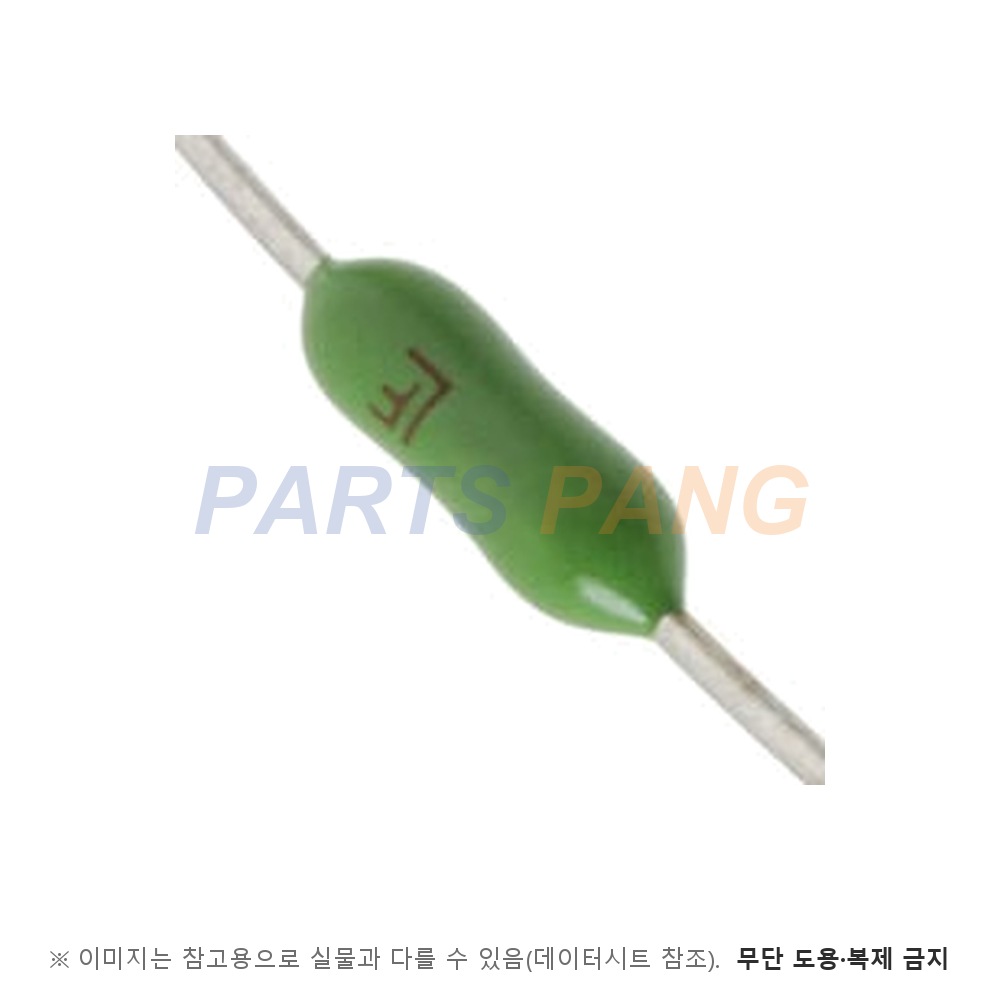

0251010.NRT1L 은 Littelfuse 251/253 PICO® II 계열 초속단형 퓨즈입니다. 공간이 좁은 회로의 2차 보호용 초소형 액시얼 리드 초속단 퓨즈로, 0.062~15 A 의 넓은 정격 범위와 넓은 사용 온도 범위를 갖습니다. 퓨즈는 정격을 넘는 과전류가 일정 시간 이상 흐르면 내부 용단 소자가 녹아 회로를 끊어, 배선과 뒤쪽 부품을 과열 · 화재로부터 보호하는 1회용 과전류 보호 소자입니다.

정격 전류

10.0 A

정격 전류다

정격 전압

125 V

최대 정격 전압이다

차단 시간 특성

초속단형 (Very Fast-Acting)

데이터시트 표기 기준이다

저항값

0.0072 Ω

공칭 냉간 저항이다

용단 I²t

25.5 A²s

공칭 용단 I²t 다

전압 강하

0.1 V

공칭 전압 강하다

차단 용량

300 A @ 125 VDC

교류 125 V 에서는 50 A 다

용단 시간

200% 3초 이내

100% 4시간 이상 · 275% 300 ms · 400% 30 ms · 1000% 4 ms 이내다

사용 온도

-55 ~ +125 ℃

사용 온도 범위이며 재정격을 고려하라고 적혀 있다

패키지

액시얼 리드형

PICO II 에폭시 코팅 몸체

치수

Ø2.80 × 7.11 mm

최대 치수

실장

스루홀

테이프 릴 5000개 · T1 리드 길이 52.4 mm · 리드 0.64 mm

이 품번의 값은 Littelfuse 251/253 PICO® II 계열 데이터시트(개정 10/10/16)의 주문 · 전기 특성표에서 0251010.NRT1L 행을 읽었습니다. 적용처로 평판 TV · LCD 모니터 · 백라이트 인버터 · 사무기기 · 전원 장치 · AV 기기 · 조명 · 의료 기기의 2차 보호 를 들고 있으며 인증은 UL 인정(E10480) · CSA(29862) · TUV(J50158379) 입니다. 고를 때는 회로 전압보다 높은 정격 전압, 정상 전류보다 여유 있는 정격 전류, 예상 단락 전류보다 큰 차단 용량, 돌입 전류에 맞는 용단 특성을 함께 확인하십시오. QPL(MIL-PRF-23419) 표시는 253(군용) 계열에만 해당하고, PSE · CCC 는 10 A 행에 표시가 없습니다.
