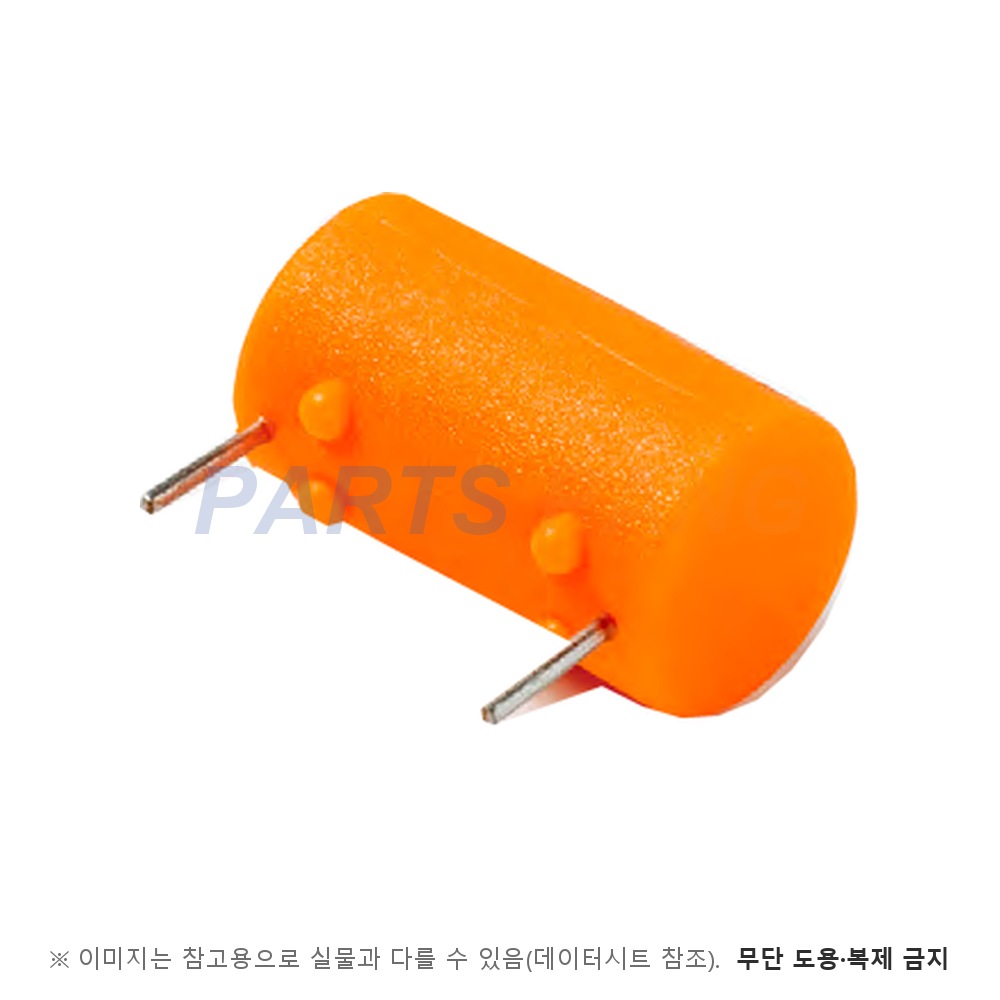

0305.050H 는 Littelfuse PICO® 305 계열 퓨즈입니다. 위험 장소의 본질안전 기기용으로 UL 913 인증을 받은 밀봉 몰드형 퓨즈로, 차단 용량 1500 A 로 277 V 회로에 맞고 첨두 375 V 이하 본질안전 기기에 씁니다. 퓨즈는 정격을 넘는 과전류가 일정 시간 이상 흐르면 내부 용단 소자가 녹아 회로를 끊어, 배선과 뒤쪽 부품을 과열 · 화재로부터 보호하는 1회용 과전류 보호 소자입니다.

정격 전류

0.050 A

정격 전류다

정격 전압

277 V

제품명(277V Intrinsically Safe)과 차단 용량 조건 기준이다

저항값

12.00 Ω

25 ℃ 공칭 냉간 저항이며 -40 ℃ 최소값은 9.010 Ω 이다

용단 I²t

0.00019 A²s

공칭 용단 I²t 다

차단 용량

1500 A @ 277 VAC/DC

교류 · 직류 277 V 기준 차단 용량이다

용단 시간

300% 10초 이내

110% 4시간 이상 · 1000% 0.002초 이내다

사용 온도

-40 ~ +50 ℃

0.200 A 이하 품번의 본질안전 인증용 주위 온도 범위다

패키지

방사형 몰드형

폴리아미드 6 몰드 · 1 mm 이상 밀봉

치수

15.60 × 9.00 mm

리드 간격 12.70±0.20 mm · 리드 0.64 mm

실장

스루홀

벌크 100개(H)

이 품번의 값은 Littelfuse PICO® 305 계열 데이터시트(개정 12/04/15)의 주문 · 전기 특성표에서 0305.050H 행을 읽었습니다. 적용처로 시험 · 계측 · 공정 전자 장비, 모터 컨트롤러, 통신 단말, 공정 제어 · 자동화, 센서, 조명, 유량 · 가스 미터 를 들고 있으며 인증은 ATEX(DEMKO 13 ATEX 1200U) · cURus(E358130) · IECEx 입니다. 고를 때는 회로 전압보다 높은 정격 전압, 정상 전류보다 여유 있는 정격 전류, 예상 단락 전류보다 큰 차단 용량, 돌입 전류에 맞는 용단 특성을 함께 확인하십시오. 용단 특성 구분(속단 · 지연)은 이 문서에 표기가 없어 적지 않았습니다.
