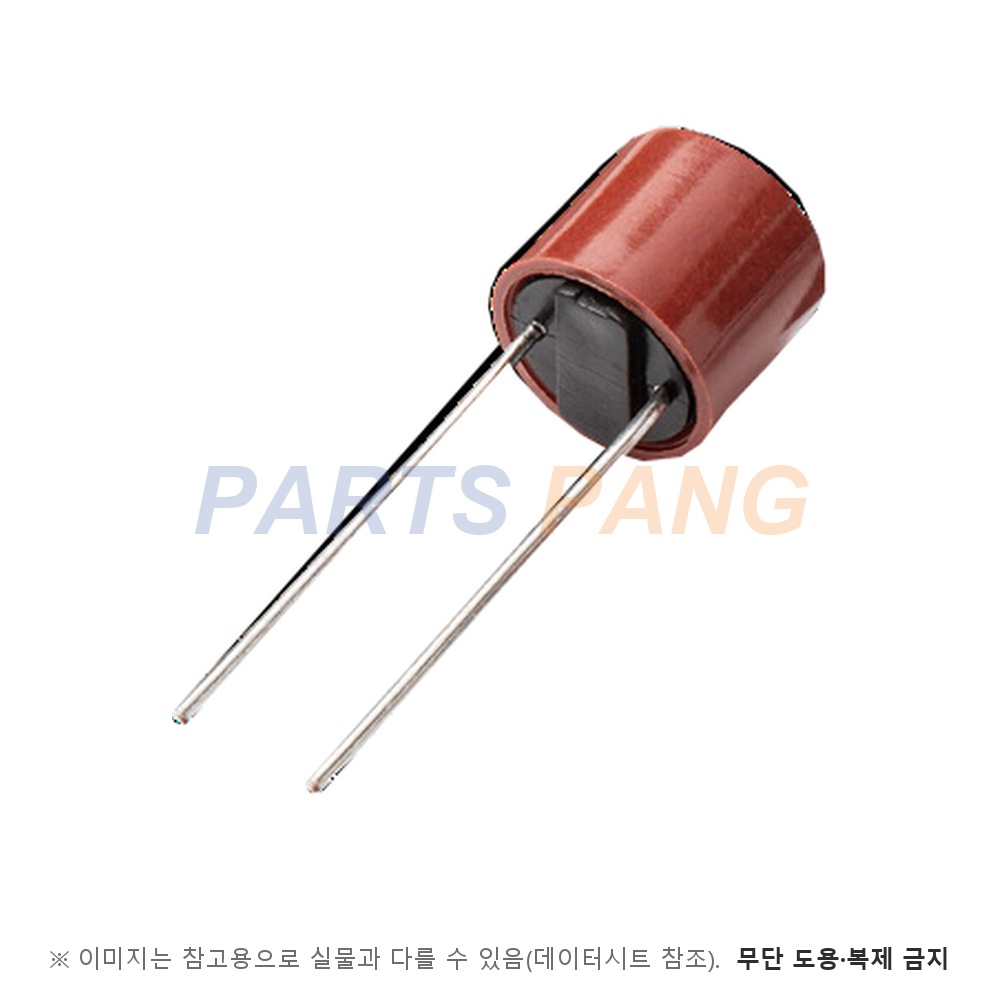

37012000000 은 Littelfuse 370 TR5® 계열 속단형 퓨즈입니다. IEC 60127-3 에 따라 설계된 250 V 정격 초소형 TR5® 속단형 방사형 퓨즈로, 기판 면적을 줄이고 직접 납땜 · 플러그인 겸용이며 낮은 내부 저항을 갖습니다. 퓨즈는 정격을 넘는 과전류가 일정 시간 이상 흐르면 내부 용단 소자가 녹아 회로를 끊어, 배선과 뒤쪽 부품을 과열 · 화재로부터 보호하는 1회용 과전류 보호 소자입니다.

정격 전류

2.00 A

정격 전류다

정격 전압

250 V

Voltage Rating 칸 값이다

차단 시간 특성

속단형 (Fast-Acting)

데이터시트 표기 기준이다

저항값

0.0325 Ω

정격의 10% · 25 ℃ 에서 잰 냉간 저항이다

용단 I²t

0.9800 A²s

10 × IN 기준 용단 적분 최대값이다

전압 강하

85 mV 이하

1.0 × IN 기준 최대값이다

차단 용량

35 A @ 250 VAC

차단 용량(Breaking Capacity)이다

용단 시간

210% 30분 이내

150% 1시간 이상 · 275% 10 ms~3초 · 400% 3~300 ms · 1000% 20 ms 이내다

전력 손실

500 mW 이하

1.5 × IN 기준 최대값이다

사용 온도

-40 ~ +85 ℃

사용 온도 범위이며 디레이팅을 고려하라고 적혀 있다

패키지

TR5 방사형 원형

갈색 폴리아미드 PA 6.6 · UL 94 V-0 케이스

치수

Ø8.5 × 8 mm

최대 치수 · 핀 간격 5.08 mm · 핀 Ø0.6 mm

실장

스루홀

테이프 · 탄약 포장 1000개(0000)

이 품번의 값은 Littelfuse 370 TR5® 계열 데이터시트(개정 09/29/22)의 주문 · 전기 특성표에서 37012000000 행을 읽었습니다. 적용처로 배터리 충전기 · 소비자 전자 · 전원 장치 · 산업용 컨트롤러 를 들고 있으며 인증은 cURus(E67006) · VDE(98941) · PSE · CCC · UKCA · CE 입니다. 고를 때는 회로 전압보다 높은 정격 전압, 정상 전류보다 여유 있는 정격 전류, 예상 단락 전류보다 큰 차단 용량, 돌입 전류에 맞는 용단 특성을 함께 확인하십시오.
