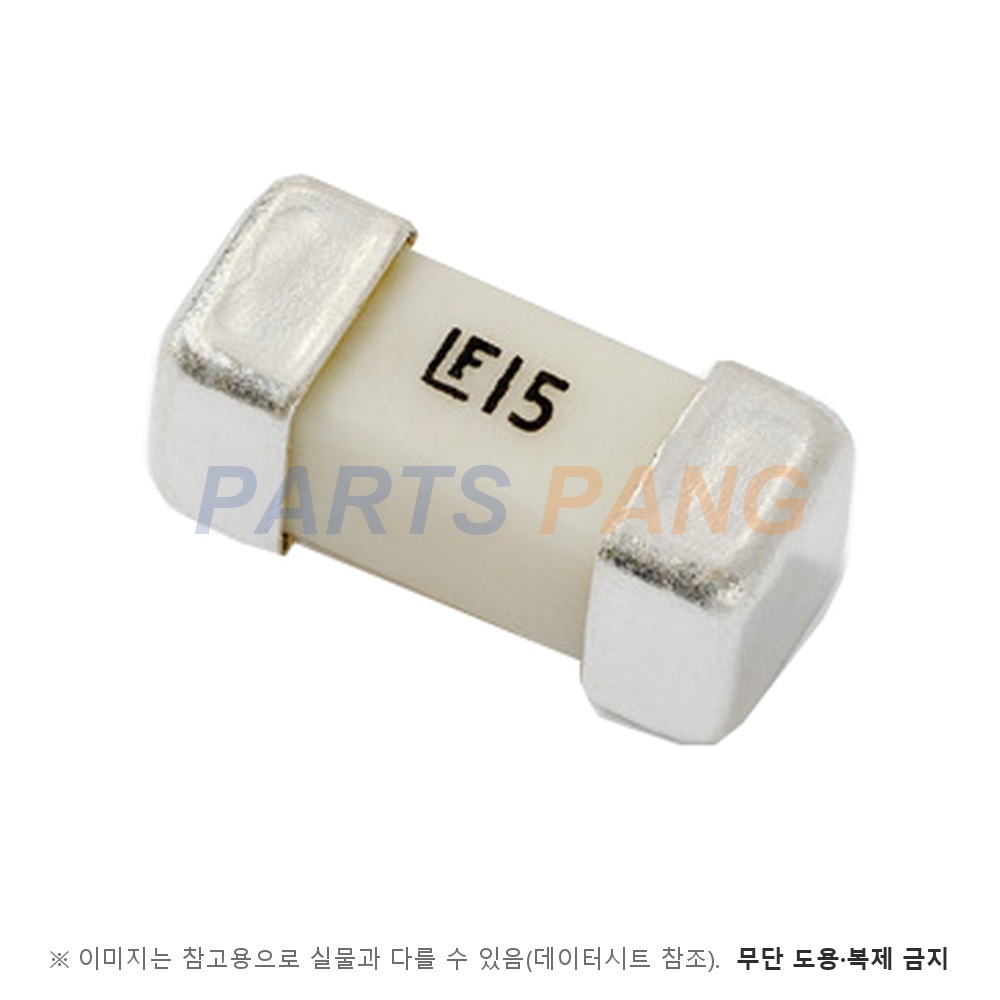

0476015.MRSN 은 Littelfuse 476 계열 2410 속단형 NANO2 칩 퓨즈입니다. 2410 풋프린트의 소형 NANO2 퓨즈로, 같은 계열의 1A~5A 는 250 V 정격이라 소형 기기의 1차 측 보호용으로 설계됐고 이 15A 품번은 125 V 정격입니다. NANO2 퓨즈는 정사각형 단면의 세라믹 본체 안에 퓨즈 소자를 둔 표면실장 퓨즈로, 양 끝 캡 전극을 리플로 납땜해 기판에 바로 실장합니다.

정격 전류

15 A

정격의 100 % 에서 4시간 이상 견디도록 정한 정격 전류다

정격 전압

125 V

표의 최대 정격 전압이며 정격 전류 구간마다 다르다

저항값

0.0045 Ω

정격의 10 % 미만 전류 · 25 ℃ 에서 잰 공칭 냉간 저항이다

용단 I²t

61.286 A²s

8 ms 용단 시간 기준 값이다

차단 용량

300 A @ 125 V DC · 100 A @ 125 V AC

15A 행의 값이며 10kA @ 86 V DC 차단 용량은 금도금 캡인 S 접미 품번에만 해당한다

차단 시간 특성

속단형(Fast-Acting)

정격의 100 % 는 4시간 이상 견디고 200 % 에서는 120초 이내에 끊긴다

사용 온도

-55 ℃ to +125 ℃

데이터시트 동작 온도 범위다

사이즈

2410

길이 6.10 mm · 폭과 높이 2.69 mm 이며 본체는 세라믹, 캡은 은도금 황동에 주석 디핑(SN)이다

실장

표면실장

M = 1000개 12 mm 테이프 앤 릴(MR) 포장이다

이 품번의 값은 Littelfuse 476 계열 데이터시트(개정 06/26/23)의 전기 특성표에서 15.0A(015) 행을 읽었습니다. 같은 표의 476 계열은 1.00A~15.0A 이고 1.00A~5.00A 는 250V, 6.30A~15.0A 는 125V 입니다. 적용처로 LED 조명 · LCD/LED TV · 전원 장치 · 백색가전을 들고 있습니다. 고를 때는 정격 전류 구간마다 정격 전압과 차단 용량 조합이 달라지므로, 표에서 해당 정격 행의 전압 · 차단 용량을 회로 조건과 함께 확인하십시오. 인증은 UL E10480 입니다.
