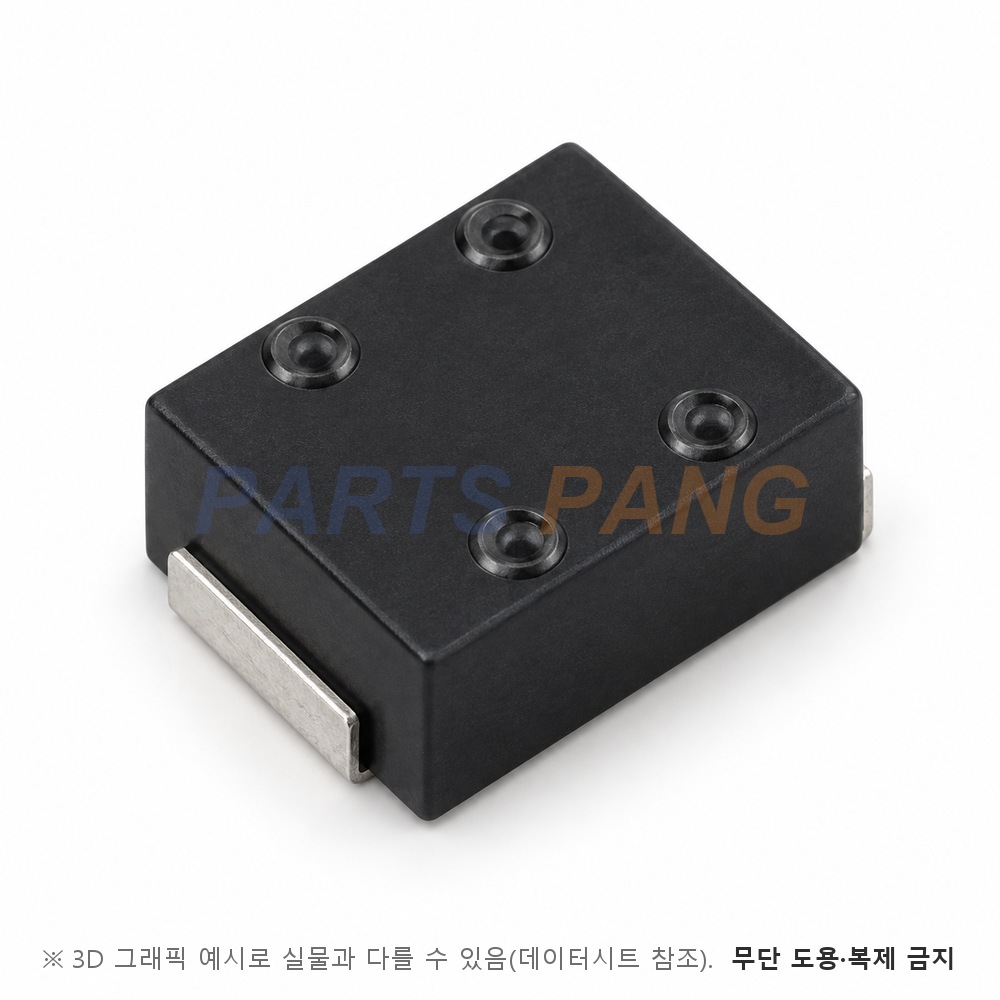

0881100.UR 은 Littelfuse 881 계열 고전류 표면실장 칩 퓨즈입니다. 서버 · 라우터 · 고출력 배터리 · PFC 전원 · PDU 같은 고전류 회로의 보조 과전류 보호용 표면실장 퓨즈로, Littelfuse 자동차 등급 시험(AEC-Q200 기반)을 거쳤습니다. 고전류 표면실장 퓨즈는 수십 A 가 흐르는 회로를 기판 위에서 직접 보호하므로, 실장 기판의 동박 · 방열 조건이 퓨즈 온도와 동작에 영향을 줍니다.

정격 전류

100 A

정격의 100 % 에서 1시간 이상 견디는 정격 전류다

정격 전압

100 V DC

70A~100A 품번의 최대 정격 전압이다

저항값

0.45 mΩ

공칭 냉간 저항이다

용단 I²t

6900 A²s

1500 A 에서 잰 공칭 용단 I²t 다

전압 강하

80 mV

정격 전류에서 잰 공칭 전압 강하다

차단 용량

1500 A @ 75 V DC · 1000 A @ 100 V DC

6000 A @ 24 V DC 도 함께 적혀 있다 · 표에 IR/ 350 A @ 125 V DC 도 있고 인증 기관에 따라 다를 수 있다

차단 시간 특성

100 % 1시간 이상 · 200 % 60초 이내

정격의 100 % 는 1시간 이상 견디고 200 % 에서는 60초 이내에 끊긴다

사용 온도

-55 ℃ to +100 ℃

정격의 75 % 부하 · 권장 패드 기준이며 케이스 온도는 150 ℃ 미만으로 유지한다

사이즈

11.2 × 10.0 mm

외형도의 본체 크기이며 단자를 포함한 길이는 12.5 mm, 높이는 최대 6.8 mm 다

재질

열가소성 수지 본체

본체는 RTI 150 ℃ · UL 94 V-0 내열 수지이고 단자는 주석 도금 구리다

실장

표면실장

U = 500개 테이프 앤 릴(UR) 포장이다

이 품번의 값은 Littelfuse 881 계열 데이터시트(개정 10/14/21)의 품목별 전기 사양표에서 100(100.) 행을 읽었습니다. 같은 표의 881 계열은 60A~100A 이고 60A 는 115VDC, 70A~100A 는 100VDC 입니다. 100A 를 1.6 mm FR-4 기판(동박 210 µm)에 실장했을 때 케이스 온도 상승 대표값은 50 % 23 ℃ · 75 % 53 ℃ · 100 % 120 ℃ 입니다. 고를 때는 정격 전류와 함께 회로 전압별 차단 용량, 실장 기판의 동박 면적에 따른 온도 상승을 같이 확인하십시오. 인증은 E71611 · J50501628 입니다.
