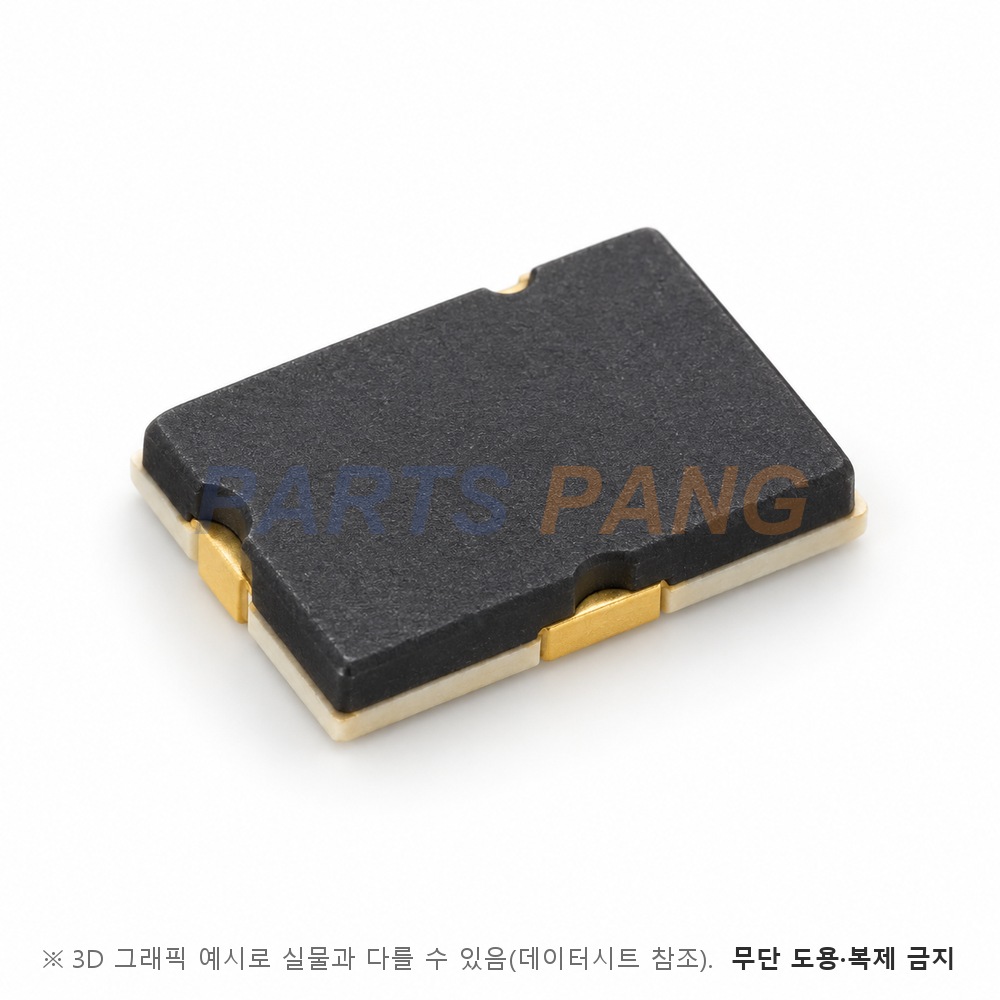

ITV4030L1415NR 은 Littelfuse ITV4030 계열 배터리 보호용 칩 퓨즈(과전류 · 과충전 겸용)입니다. POLYSWITCH 배터리 프로텍터 계열의 표면실장 소자로, 퓨즈 소자와 저항형 히터를 한 칩에 넣어 과전류와 과충전을 함께 막습니다. 배터리 보호용 2-in-1 소자라 과전류에서는 퓨즈 소자가 직접 끊어지고, 과충전이 감지되면 보호 IC · FET 가 히터에 전류를 흘려 그 열로 퓨즈 소자를 끊습니다.

정격 전류

15 A

40 ℃ 열평형 조건에서 잰 전류 용량(Irated)이다

정격 전압

36 V DC

퓨즈가 끊을 수 있는 최대 전압(Vmax)이다

동작 전압 VOP

10.5~19.6 V

히터를 구동해 퓨즈를 끊는 동작 전압 범위다

히터 저항

11.2~20.0 Ω

히터 소자의 저항(Rheater) 범위다

차단 용량

50 A

퓨즈 소자가 끊을 수 있는 전류(Ibreak)이며 최대 차단 전압은 36 V DC 다

차단 시간 특성

200 % 에서 1분 미만 차단

100 % 에서는 용단되지 않고 200 % 와 히터 구동 때 1분 안에 끊긴다

사용 온도

-10 ℃ to +65 ℃

주위 동작 온도다 · 히터 동작은 -25 ℃ to +85 ℃ · 6~35 W

반복 전류 내량

정격의 5배 · 10000회

5 ms 통전 · 995 ms 정지를 10000회 반복해도 용단되지 않는다

사이즈

4.0 × 3.0 mm

길이 4.00 mm · 폭 3.00 mm · 높이 0.90 mm 이하이며 단자는 퓨즈 양단과 히터의 3개다

실장

표면실장

테이프 앤 릴 5000개 포장이다

이 품번의 값은 Littelfuse ITV4030 15A 계열 데이터시트(개정 01/22/20)의 전기 특성표에서 ITV4030L1415 행을 읽었습니다. 같은 표의 ITV4030 계열은 모두 15 A · 36 V DC · 차단 50 A 이고 동작 전압 범위에 따라 품번이 다섯 가지로 나뉩니다. 표의 Rfuse 값은 0.010 이고 머리글 단위가 mΩ 로 적혀 있어 실제 퓨즈 저항은 제조사 확인을 권합니다. 고를 때는 보호할 셀 직렬 수에 맞는 동작 전압(VOP) 범위와 정격 전류, 히터를 구동할 보호 IC · FET 조합을 같이 확인하십시오. 용단 I²t 는 이 문서에 없습니다.
