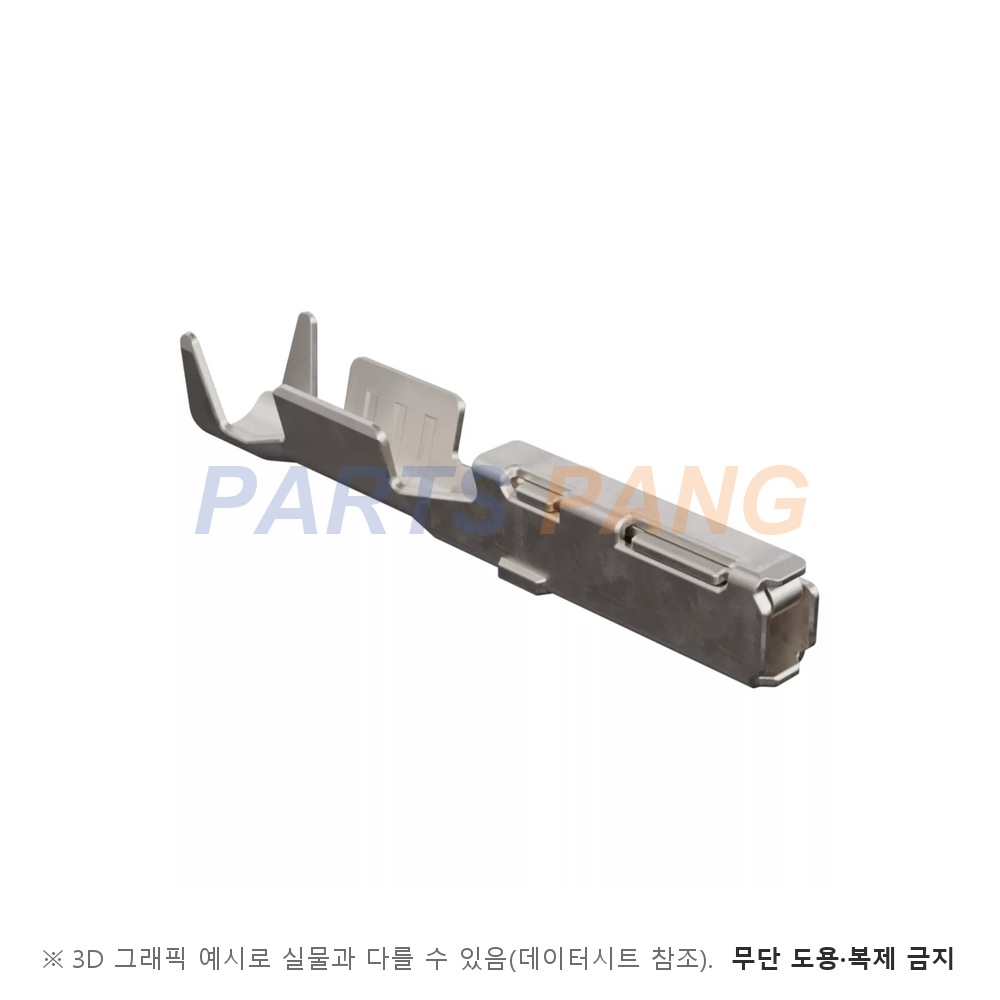

34803-3211 은 Molex CTX64 계열의 매트 실(Mat Seal) 리셉터클 터미널입니다. 0.64 mm 각 블레이드를 받는 암 크림프 단자로 22 AWG 전선에 압착해 CTX64 리셉터클 하우징에 끼웁니다. 주석 도금 표준형(Standard Performance) · 그립 코드 S · 전선이 왼쪽(D)으로 빠지는 품번이고, 차량용 규격 USCAR-21 · PSA 압착 시험과 USCAR-2 단자 성능 시험을 거쳤습니다.

사용 전류

1.5 A

PS-502306-001 의 표준형 주석 · 그립 S 정격이다 · 같은 그립의 고성능 주석 34803-3411 은 8 A 다

정격 전압

14 V DC

PS-502306-001 · Molex 상세면의 최대 작동 전압이다

압착 저항 변화

1.0 mΩ 이하

환경 시험 뒤 압착부 저항 변화량이다 · 접점 접촉 저항은 하우징 시스템 사양서 기준이다

인증

해당 없음

사양서상 UL · CSA · TUV 인증 대상이 아니고 IMDS 자료는 요청 시 제공된다

사용 온도

-40 ~ +125 ℃

PS-502306-001 의 작동 · 비작동 온도 범위다

도체(AWG)

22 AWG

도면 주문표 그립 S 이고 피복 외경 1.10 ~ 1.65 mm 를 받는다(Molex 상세면)

도체 단면적

0.22 ~ 0.35 mm²

도면 SD-34803-002 주문표 값이다

재질

구리 합금

도면 · Molex 상세면 값이다

단자 크기

0.635 mm

Molex 상세면 값이고 0.64 mm 각 블레이드를 받는다 · 무게는 0.114 g 이다

도금

주석

표준형 주석이고 도면은 주석품에 표시가 없고 은 도금품에 A 를 찍는다고 적는다

포장

릴

포장 사양 SD-31301-053 이다

이 품번의 값은 Molex 고객 도면 SD-34803-002 (Rev.C) 와 제품 사양서 PS-502306-001 (Rev.B) · Molex 상세면에서 읽었습니다. 같은 도면에 전선 방향 오른쪽(B) 34803-3213, 20 AWG 그립 L 34803-3212 · 3214(2 A), 고성능 주석 34803-3411 · 은 도금 34803-5303 품번이 있습니다. 사양서는 CTX64 매트 실 터미널이 Molex 캐비티(이중 극성)와 야자키 RH 캐비티(단일 극성)에 맞는 형상을 갖는다고 적습니다. 또 터미널 단독 디레이팅 곡선을 차량 실장 판단에 쓰지 말고 USCAR-2 부록 F 를 보라고 적습니다. 압착 사양은 AS-502306-002 입니다.
