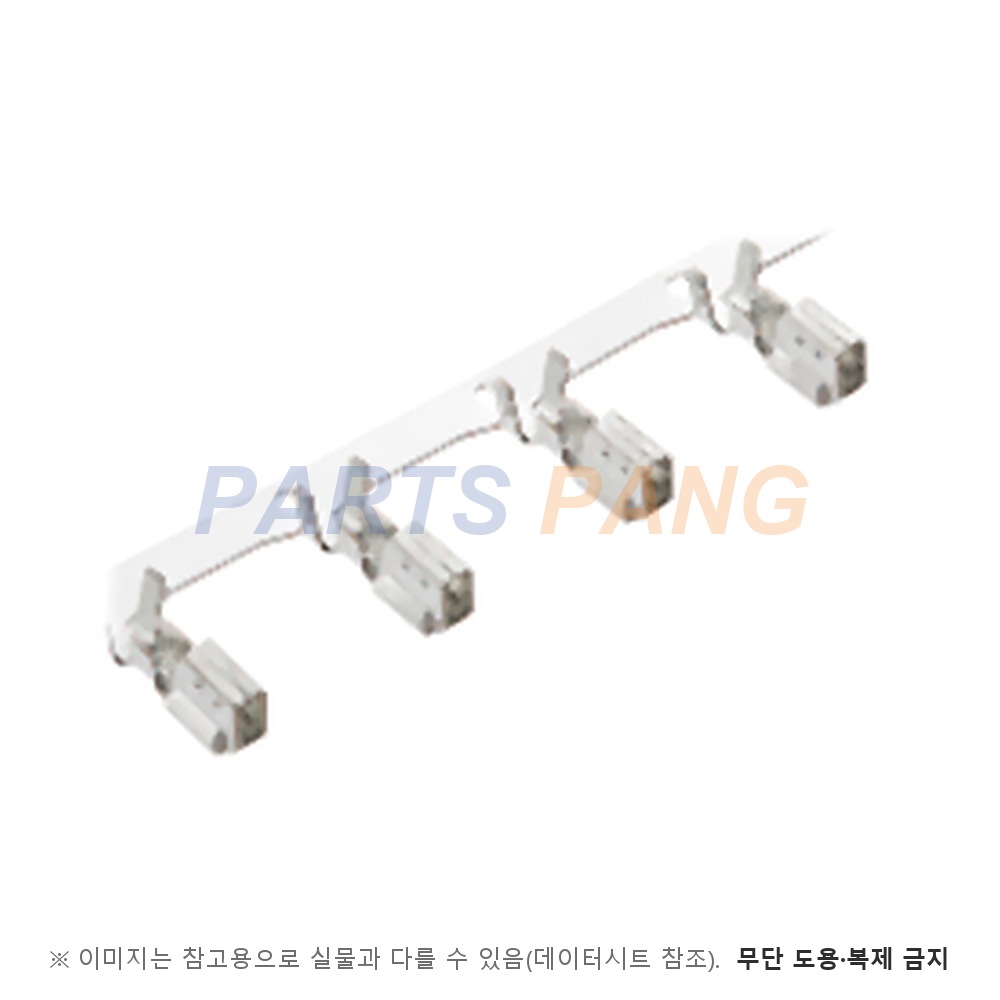

50217-9001 은 Molex 7.0 mm 피치 기판용 커넥터의 암 크림프 터미널입니다. 18 ~ 24 AWG 전선에 압착해 하우징 51067 에 끼우고 웨이퍼 53265(수직) · 53266(직각)과 결합합니다. 사양서 PS-51067-001 이 이 터미널(50217-9*01)과 하우징 · 웨이퍼를 한 시스템으로 규정합니다.

사용 전류

6.0 A

18 AWG 최대값이고 20 AWG 5.0 A · 22 AWG 4.5 A · 24 AWG 4.0 A 다 · PS-51067-001 값이다

정격 전압

250 V

AC rms · DC 공통 최대값이다

접촉저항

10 mΩ 이하

짝 결합 상태 20 mV · 10 mA 초기값이고 압착부 저항은 5 mΩ 이하다

절연 저항

1000 MΩ 이상

500 V DC 를 인접 단자 사이와 단자 · 접지 사이에 걸어 잰 PS-51067-001 초기값이다

내전압

1500 V AC

1분간 인가해 이상이 없어야 한다 · PS-51067-001 값이다

온도 상승

30 ℃ 이하

최대 허용 전류를 흘려 잰 값이고 UL 498 시험 조건이다

사용 온도

-40 ~ +105 ℃

통전에 의한 온도 상승을 포함한 PS-51067-001 값이다

삽발 수명

30 회

30 회 삽발 뒤 접촉 저항 20 mΩ 이하를 사양서가 요구한다

도체(AWG)

18 ~ 24 AWG

피복 외경은 Molex 상세면 기준 1.40 ~ 3.00 mm 이고 사양서는 3 mm 이하로 적는다

재질

황동

Molex 상세면 값이다

도금

주석

접촉부 · 압착부 모두 주석이고 Molex 상세면 값이다

도금 두께

0.889 µm

Molex 상세면 최소값이다

터미널 보유력

29.4 N 이상

압착한 터미널을 하우징에 끼운 뒤 전선을 당겨 잰 PS-51067-001 값이다 · 짝 웨이퍼 핀 보유력은 9.8 N 이상이다

포장

릴

낱개 포장 대체품은 0502179101 이다

이 품번의 값은 제품 사양서 PS-51067-001 과 Molex 상세면에서 읽었습니다. 이 품번의 고객 도면은 Molex 상세면에 걸려 있지 않아 사양서로 대신합니다. 압착 사양은 CS-50217_50539-001 이고 파츠팡 취급 품목 중 짝 하우징은 51067-0200 이고 사양서의 웨이퍼 53265 · 53266 은 리드프리 품번입니다. 사양서는 하우징 잠금 강도를 2핀 29.4 N · 3 ~ 8핀 58.8 N 이상으로 정합니다.
