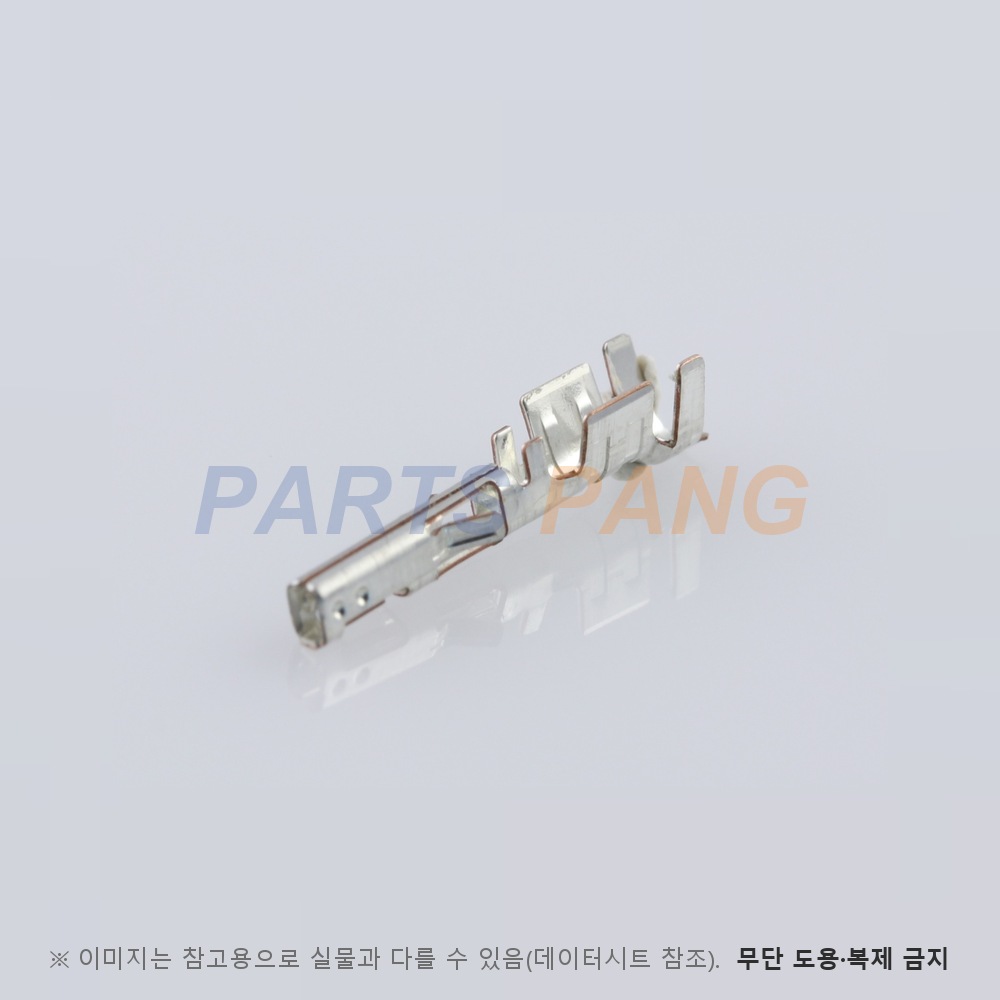

430300001 은 Molex Micro-Fit 3.0 계열의 암 크림프 터미널입니다. 20 ~ 24 AWG 전선에 압착해 리셉터클 하우징 43025 에 끼우고, 짝 헤더 43045 의 핀이나 플러그 43020 의 수 터미널 43031 과 결합합니다. 주석 도금 · 체인(릴) 포장 품번이고 같은 사양의 낱개 포장은 430300007 입니다.

사용 전류

7.0 A

접점당 최대값이고 Molex 상세면 값이다 · PS-43045 디레이팅 표(전 핀 통전 · 온도 상승 30 ℃ · 와이어 투 보드)는 20 AWG 2핀 7 A · 22 AWG 2핀 6 A · 24 AWG 2핀 5.5 A 다

접촉저항

10 mΩ 이하

짝 결합 상태 20 mV · 100 mA 초기값이고 전선 저항은 빠진다 · 압착부 저항은 5 mΩ 이하다 · PS-43045 값이다

정격 전압

600 V

짝 하우징 43025 · 헤더 43045 의 PS-43045 인증 정격이다

절연 저항

1000 MΩ 이상

500 V DC 를 인접 단자 사이에 걸어 잰 PS-43045 시스템 값이다

사용 온도

-40 ~ +105 ℃

PS-43045 의 주석 도금 값이고 정격 전류에서의 온도 상승 30 ℃ 를 포함한다

삽발 수명

30 회

PS-43045 와 Molex 상세면 값이다

도체(AWG)

20 ~ 24 AWG

피복 외경 1.85 mm 이하를 받는다 · 26 ~ 30 AWG 는 430300004 · 18 AWG 는 430300038 이다

재질

인청동

도면 SD-43030 의 단자 재질이다

도금

주석

도면은 전면 용융 주석 도금으로 적는다

도금 두께

1.02 µm

도면 최소값이고 Molex 상세면은 1.016 µm 로 적는다

압착 인장 강도

57.8 N 이상

20 AWG 기준이고 22 AWG 35.6 N · 24 AWG 22.2 N 이상이다 · PS-43045 값이다

포장

릴

포장 사양 PK-43030-001 이고 낱개 포장은 PK-43030-003 이다

이 품번의 값은 Molex 고객 도면 SD-43030-XXXX (Rev.N10) 와 제품 사양서 PS-43045 (Rev.R) · Molex 상세면에서 읽었습니다. 도면은 이 터미널을 리셉터클 43025 · 43645 · 44133 · 46623 에 쓰고, TPA 리셉터클 171850 · 172952 에는 20 ~ 24 AWG · 26 ~ 30 AWG 품번만 쓸 수 있다고 적습니다. 인증(UL E29179 · CSA LR19980)은 하우징 품번으로 받고 지정 외 터미널을 끼우면 적용되지 않습니다. 파츠팡 취급 품목 중 짝 하우징은 리셉터클 43025 계열입니다.
