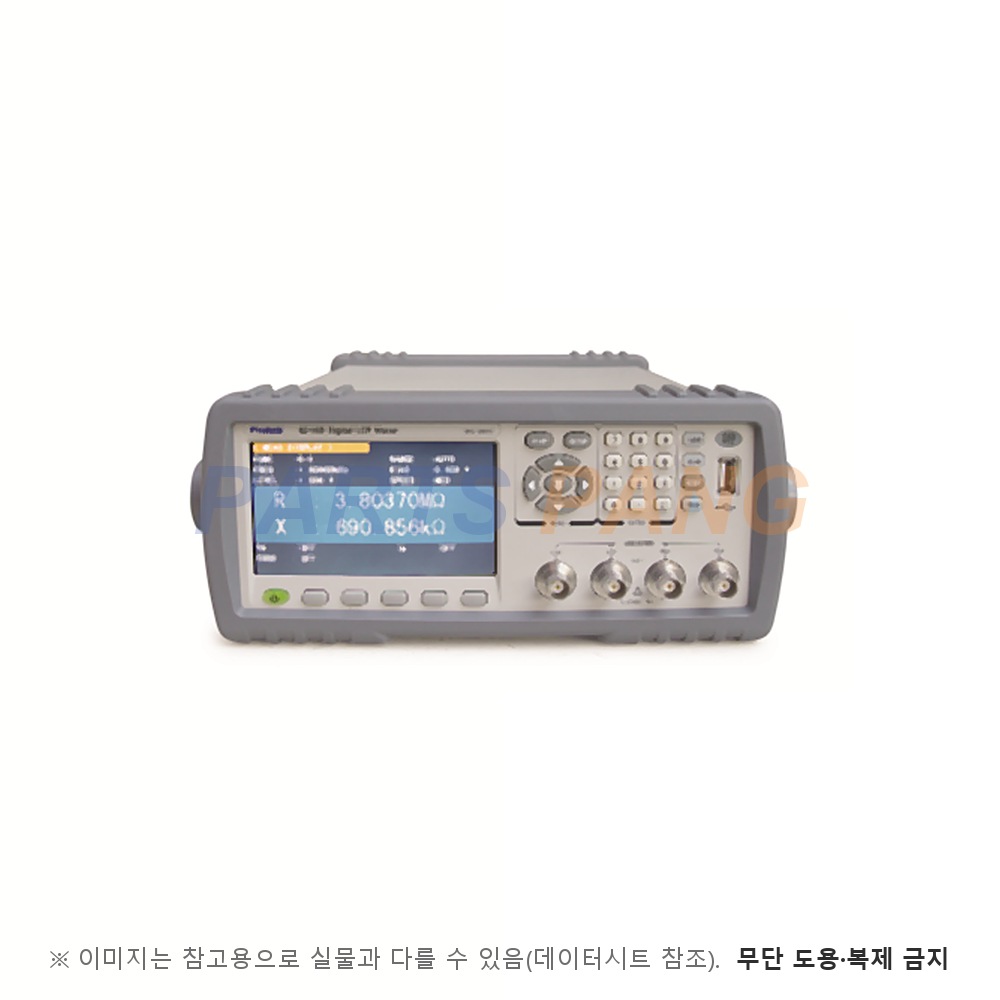

9216B 임피던스 측정기

벤치형 디지털 LCR 미터/측정 주파수 20Hz~200kHz/기본 정확도 0.05%/6 digits 표시/측정 시간 최소 13ms/DC 바이어스 ±5V/±50mA/USB/RS-232C/HANDLER

상품코드: 9216B_PRK
제조사: Protek
배송정보: 발주출고발주 후 보통 3~7일 내 출고 (영업일 기준)발주출고 상품의 출고일은 제품과 제조사·유통사 재고, 수입·통관 일정에 따라 달라질 수 있습니다. 늦어지는 것이 확인되면 1영업일 안에 새 출고 예정일을 안내드리며, 이 경우에는 무료로 취소하실 수 있습니다. 발주출고 상품은 주문 확인 후 공급사 발주가 진행되므로, 그 밖의 단순 변심에 의한 주문취소·반품은 발주 진행 이후 제한될 수 있습니다.
문서: 9216B 사양표 (Protek)Protek 공식 사이트에서 받으실 수 있습니다
필요한 자료가 없나요? 자료 요청

판매가 (VAT 별도/포함)3,234,000원(3,557,400원)

합계 3,234,000원 (VAT포함 3,557,400원)

3,234,000원

세금계산서 발행(무통장입금)·안전 거래

상세 정보

개요

이 9216B는 20Hz~200kHz 측정 주파수를 쓰는 벤치형 디지털 LCR 미터입니다. LCRZ 기본 정확도 0.05%로 부품의 임피던스·인덕턴스·정전용량을 정밀하게 재야 하는 생산 검사와 개발 실험실에 맞습니다. 9216A 다음에 나온 B타입 모델입니다.

주요 사양

측정 항목: |Z|·|Y|·C·L·X·B·R·G·D·Q·θ·DCR
측정 주파수: 20Hz ~ 200kHz
기본 정확도: 0.05%; LCRZ 기준 · DCR 은 0.1%
형태: 벤치형
인터페이스: USB HOST·RS-232C·HANDLER; RS485·GPIB 는 옵션
표시 분해능: 6 digits
측정 시간: 13ms; Fast 기준 · Medium 90ms · Slow 370ms

기능

AC 측정 신호 레벨: 10mV ~ 2Vrms
DC 바이어스 전압: 0V ~ ±5V
DC 바이어스 전류: 0mA ~ ±50mA
신호원 출력 임피던스: 30Ω·100Ω 선택
등가회로: Serial·Parallel
보정: Open·Short·Load
비교 판정: 10 bins; BIN1~BIN9 · NG · AUX
리스트 스윕: 10 points
DCR 측정 레벨: 50mV ~ 2V DC
트리거 모드: Internal·Manual·External·Bus
평균 설정: 1 ~ 255회
USB 저장: 설정 파일·측정값 CSV·화면 GIF

전원·기계

입력 전원: 198~242VAC, 47~63Hz
크기: 235 × 105 × 360 mm
무게: 3.6kg
사용 환경: 0~40℃, RH 75% 미만

참고

기본 구성품은 테스트 픽스처·전원선·USB 케이블입니다. 공식 전용 액세서리로 SMD 트위저·켈빈 클립·테스트 픽스처가 따로 있습니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

기본 정확도 0.05%의 조건

0.05%는 30분 이상 예열하고 23±5℃에서 Open·Short 보정을 한 뒤의 값입니다. 픽스처나 케이블을 바꾸면 보정을 다시 하시는 게 안전합니다.

측정 주파수는 실제 동작 주파수에 맞추세요

200kHz까지 고를 수 있으니 스위칭 전원용 인덕터라면 동작 주파수 근처에서 재셔야 부품 데이터시트 값과 바로 비교가 됩니다.

내장 DC 바이어스 한계

내장 바이어스는 ±5V·±50mA까지입니다. 이보다 큰 직류가 흐르는 조건의 인덕터 특성은 이 장비 단독으로는 재기 어렵습니다.
