U1733P 임피던스 측정기

[휴대형 LCR 미터 콤보 키트]/U1733C 본체+케이스/IR-USB 케이블/AC 어댑터/SMD 핀셋/100Hz~100kHz 5단/기본 정확도 0.2%/L/C/R/ESR/DCR/19,999카운트

상품코드: U1733P_KEY
제조사: Keysight Technologies
배송정보: 발주출고발주 후 보통 3~7일 내 출고 (영업일 기준)발주출고 상품의 출고일은 제품과 제조사·유통사 재고, 수입·통관 일정에 따라 달라질 수 있습니다. 늦어지는 것이 확인되면 1영업일 안에 새 출고 예정일을 안내드리며, 이 경우에는 무료로 취소하실 수 있습니다. 발주출고 상품은 주문 확인 후 공급사 발주가 진행되므로, 그 밖의 단순 변심에 의한 주문취소·반품은 발주 진행 이후 제한될 수 있습니다.
문서: U1730C 시리즈 데이터시트 (Keysight 5990-7778EN)Keysight Technologies 공식 사이트에서 받으실 수 있습니다
필요한 자료가 없나요? 자료 요청

판매가 (VAT 별도/포함)1,101,500원(1,211,650원)

합계 1,101,500원 (VAT포함 1,211,650원)

1,101,500원

세금계산서 발행(무통장입금)·안전 거래

상세 정보

개요

키사이트 U1733P 는 100kHz 휴대형 LCR 미터 U1733C 본체에 소프트 케이스·IR-USB 케이블·AC 어댑터·SMD 핀셋 4종을 묶은 콤보 키트입니다. 본체 사양은 U1733C 와 같으며, PC 기록용 케이블과 칩 부품용 핀셋이 들어 있어 바로 쓸 수 있습니다.

주요 사양

측정 항목: Z·L·C·R·D·Q·θ·ESR·DCR
측정 주파수: 100Hz·120Hz·1kHz·10kHz·100kHz
기본 정확도: 0.2%
형태: 휴대형(핸드헬드)
인터페이스: IR-USB(U5481B 케이블 포함)
표시: 주 19,999카운트 · 보조 999카운트
시험 신호: 0.74Vrms(100Hz~1kHz); DCR 은 +1.235V

측정 성능

저항·임피던스: 2Ω~200MΩ 레인지; 100kHz 에서는 200kΩ 레인지까지
정전용량: 20pF~20mF 레인지; 20pF 레인지는 10kHz·100kHz 에서만20mF 레인지는 100Hz·120Hz 에서만
인덕턴스: 20µH~2000H 레인지; 20µH 레인지는 10kHz·100kHz 에서만
위상각 θ: -180°~180°
D·Q: 0.001~999
허용차 판별: 1%·5%·10%·20%
레인지: 자동·수동
측정 속도: 약 1회/초
부가 기능: Ai 자동 식별 · Null 보정 · Hold; 최대·최소·평균 기록 · 백라이트

전원·기계

전원: 9V 전지 1개(알칼리·탄소아연); 또는 AC 어댑터 U1780A
전지 수명: 16시간(알칼리 기준)
소비 전력: 최대 225mVA(백라이트 끔)
동작 온도: -10~55°C
크기: 184×87×41mm(H×W×D)
무게: 337g(전지 포함)
안전 규격: EN61010-1 · 오염도 II
보증: 본체 3년 · 기본 부속품 3개월

구성

본체: U1733C(교정 성적서·악어 클립 리드·9V 전지)
소프트 케이스: U5491A
IR-USB 케이블: U5481B
AC 어댑터: U1780A
SMD 핀셋: U1782B

참고

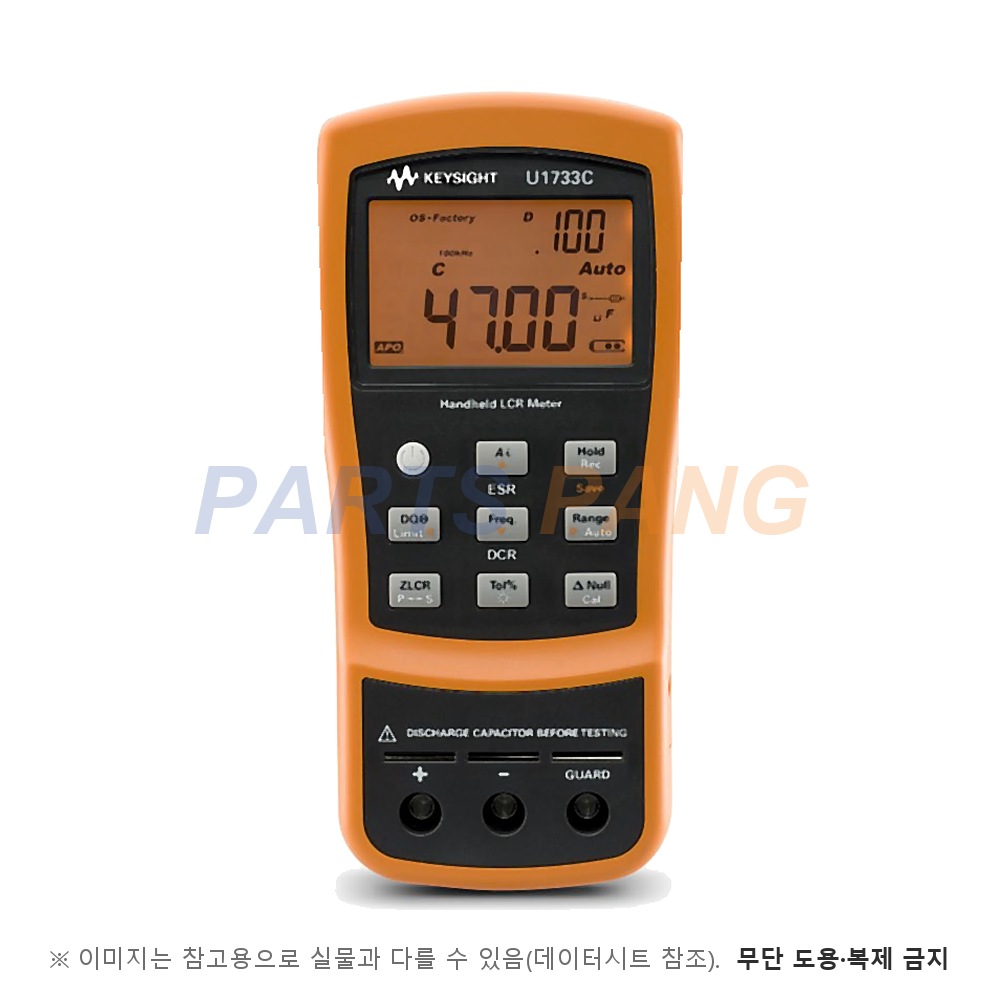

대표 사진은 본체(U1733C) 사진이며 콤보 구성품은 사진에 없습니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

측정 전에 Null 보정부터 해 주세요

정확도 표는 Open·Short 보정을 마친 값이 기준입니다. 2Ω~200Ω 저항, 20µH~2000µH 인덕턴스, 2000pF 이하 용량 레인지는 Null 로 리드 영향을 빼야 사양 정확도가 나옵니다.

스위칭 전원의 전해 콘덴서는 100kHz 로

제조사도 100kHz 시험 주파수가 스위칭 전원 회로의 알루미늄 전해 콘덴서 점검에 유용하다고 안내합니다. 다만 100kHz 에서 정전용량은 20µF 레인지까지만 재므로, 큰 용량은 ESR 로 상태를 보시는 편이 좋습니다.

콘덴서는 방전한 뒤 물려 주세요

입력 보호는 리셋형 과전류 보호뿐입니다. 단자부 표시대로 충전된 콘덴서는 반드시 방전한 뒤 측정해 주세요.
