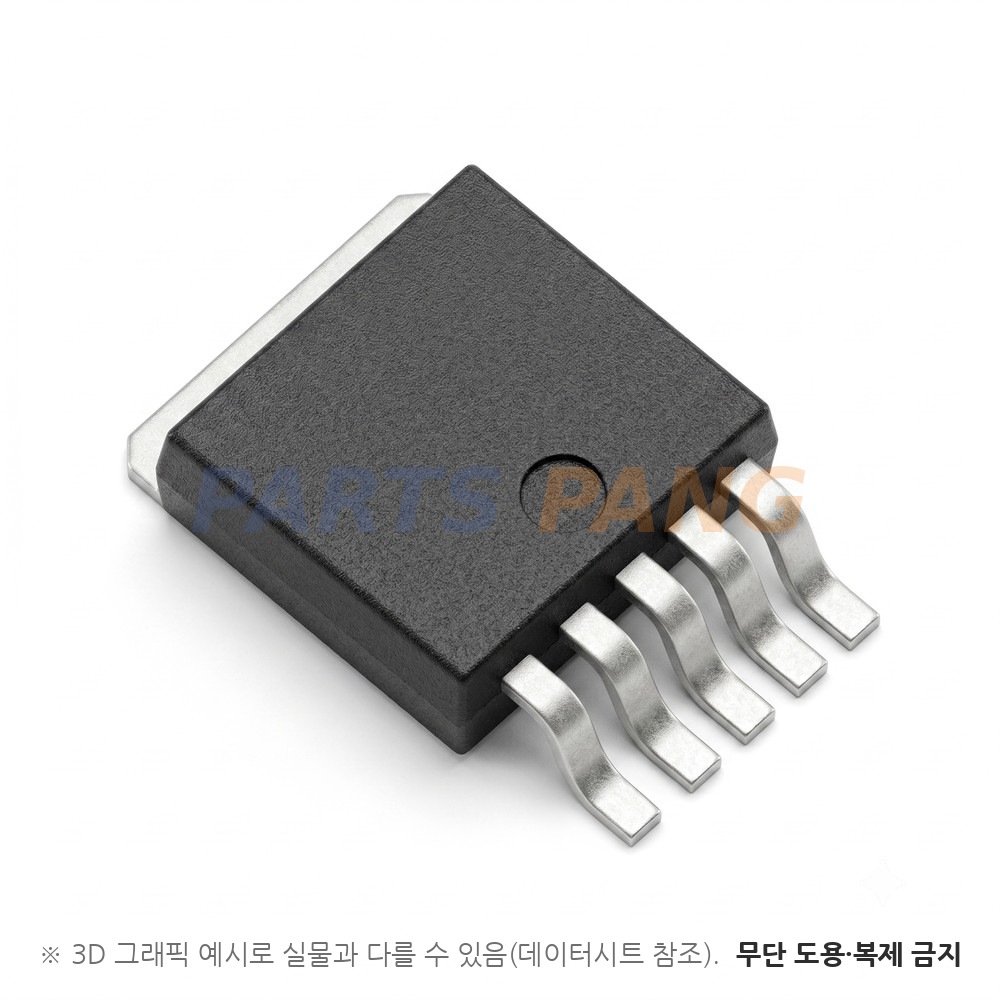

AP1501-K5G-13 은 Diodes Incorporated 의 150kHz 3A PWM 강압 DC-DC 컨버터 조정형 판입니다. 스위칭 트랜지스터를 내장해 외부 구동 부품 없이 3A 부하를 구동하는 비동기 전압 모드 강압 컨버터이며 내부 보상이라 외부 보상 회로가 필요 없습니다. 출력 전압은 FB 핀에 단 분압 저항으로 정하고 ON/OFF 핀으로 대기 모드에 들어갑니다. TO-263-5L 외형에 표면실장 방식이며 포장은 13인치 릴 800개 단위입니다.

출력 전압

1.23 ~ 37V 조정형

VOUT = 1.23V × (1 + R2/R1) 이며 문서는 R2 를 1k~3kΩ 으로 권합니다되먹임 전압은 +25℃ 1.193~1.267V · 전 온도 1.18~1.28V 입니다(입력 4.5~40V · 부하 0.2~3A · 출력 3V 설정)

출력 전류

3A

스위치 전류 제한은 +25℃ 3.6~5.5A(대표 4.0A) 입니다

입력 전압

4.5 ~ 40V

조정형 판의 되먹임 전압 규격이 보증되는 입력 범위입니다

스위칭 주파수

150kHz 고정

+25℃ 127~173kHz 이며 전 온도 하한은 110kHz 입니다

효율

대표 73%

입력 12V · 부하 3A 조건이며 스위치 포화 전압은 3A 에서 대표 1.3V · 최대 1.4V 입니다

대기 전류

대표 150µA

ON/OFF 핀 5V · 입력 40V 조건이며 최대 250µA 입니다

절대최대 공급 전압

+45V

ON/OFF 핀과 FB 핀은 -0.3~+40V · 출력 핀 대 접지는 -1V 입니다

접합 온도

-20~+125℃

동작 접합 온도 범위이며 최대 접합 온도 +150℃ · 보관 -65~+150℃ 입니다

보호

전류 제한 · 과열 차단

소비 전력은 내부에서 제한됩니다

패키지

TO-263-5L

5리드 표면실장 전력 외형이며 탭은 GND 이고 핀 배치는 1 VIN · 2 출력 · 3 GND · 4 FB · 5 ON/OFF 입니다주위 열저항 대표 37℃/W(약 3제곱인치 1oz 동박 · 무풍) · 케이스 열저항 대표 6℃/W 입니다

실장

표면실장

포장은 13인치 릴 800개 단위

같은 문서(Rev.14)가 3.3V · 5V · 12V 고정 판과 조정형을 TO263-5 와 TO220-5 외형으로 함께 규정하며 이 품번은 TO263-5 의 조정형 그린 판이고 발주표 상태는 Active 입니다. 비동기 방식이라 외부에 쇼트키 환류 다이오드와 인덕터와 출력 커패시터가 필요하고 문서는 B340A 또는 PDS340 계열 쇼트키를 권합니다.
