상세 정보
개요

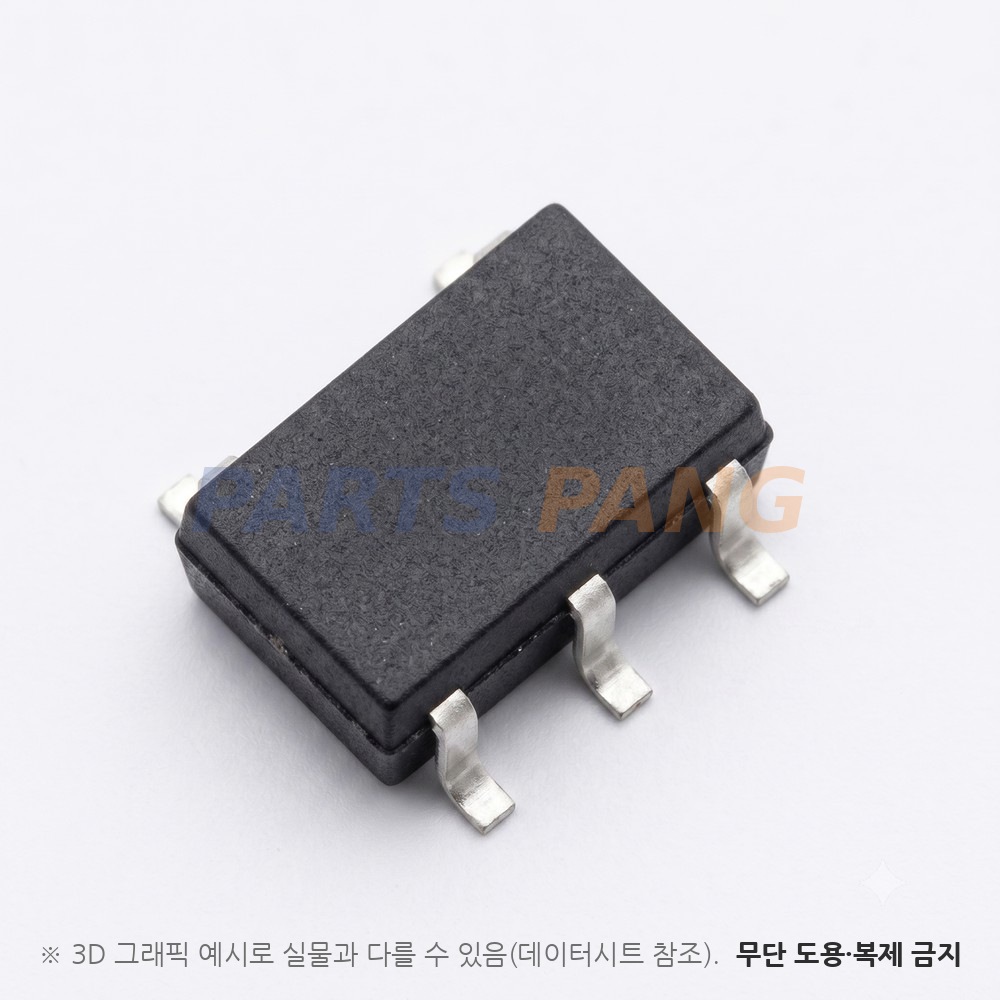

AP3429AKTTR-G1 은 Diodes Incorporated 의 1.0MHz 2A 강압 DC-DC 벅 컨버터입니다. 전력 스위치와 동기 정류기를 내장해 외부 부품을 줄였고 무거운 부하에서는 고정 주파수 PWM 으로 동작하며 외부 보상 부품이 필요 없습니다. 무부하 소비 전류는 대표 90µA 이고 100% 듀티 동작을 지원합니다. TSOT-25 외형에 표면실장 방식이며 포장은 릴 3,000개입니다.
전기 특성
- 출력 전압
- 0.6V~입력 전압
- 되먹임 전압은 0.588~0.612V(대표 0.6V) 입니다
- 출력 전류
- 2A
- 인덕터 피크 전류 한계는 최소 3A 입니다
- 입력 전압
- 2.7 ~ 5.5V
- 권장 동작 입력 범위이며 저전압 차단 문턱은 대표 2.4V · 최대 2.7V · 히스테리시스 0.2V 입니다
- 스위칭 주파수
- 1MHz 대표
- 최대 듀티비는 100% 이고 소프트 스타트 시간은 대표 1.8ms 입니다
- 무부하 소비 전류
- 대표 90µA
- FB 0.65V 조건이며 차단 전류는 대표 0.1µA · 최대 1µA 입니다
- 내장 MOSFET 온저항
- 상단 110mΩ · 하단 80mΩ (대표)
- ILX 100mA 조건이며 출력 방전 스위치 온저항은 대표 50Ω 입니다동작 주위 온도 -40~+85℃ · 접합 온도 -40~+125℃(권장)
최대 정격
- 절대최대 입력 전압
- -0.3 ~ 6V
- EN · LX · FB 핀은 -0.3V~VIN+0.3V 입니다
- 접합 온도
- 최대 +150℃
- 보관 -55~+150℃ 입니다
- 소비 전력
- 0.4W
- 기판 실장 · 25℃ 기준이며 접합-주위 열저항 220℃/W 입니다
기계
- 패키지
- TSOT-25
- 핀 배치는 1 EN · 2 GND · 3 LX · 4 VIN · 5 FB 이며 표시 코드는 L2E 입니다
- 실장
- 표면실장
- 포장은 릴 3,000개
참고 (계열·주변장치)
같은 문서가 AP3429 와 AP3429A 를 함께 규정합니다. 이 품번 AP3429A 는 단락 시 히컵 모드로 보호하고 FB 가 0.3V 위로 회복하면 정상 동작으로 돌아오며 출력 과전압 래치 보호는 AP3429 에만 있습니다. 과열 보호는 대표 +160℃(히스테리시스 30℃)이고 입력 과전압 보호는 대표 6.25V 에서 걸립니다.
AI 엔지니어 팁
구매 전 꼭 확인하세요 · 실무 체크포인트
단락 보호는 히컵 방식입니다
FB 전압이 0.3V 아래로 떨어지는 단락에서 AP3429A 는 히컵 모드로 스스로를 보호하고 단락이 풀려 FB 가 0.3V 위로 오르면 정상 동작으로 돌아옵니다. 전원을 다시 넣어야 풀리는 래치 오프 동작은 같은 문서의 AP3429 판입니다.
입력이 6.25V 근처면 출력이 꺼집니다
입력 과전압 보호가 대표 6.25V 에서 걸려 출력을 끄고 입력이 6V 아래로 내려오면 복구됩니다. 입력 절대최대도 6V 이므로 5V 계통의 과도 전압을 따로 확인하십시오.
부품 값은 문서 예시를 출발점으로
문서 응용 회로는 입력 2.7~5.5V · 출력 1.8V 에서 인덕터 2.2µH · 입력 22µF · 출력 22µF 두 개 · 분압 300kΩ/150kΩ · 앞단 커패시터 22pF 를 씁니다. 출력 전압은 FB 기준 0.6V 와 분압비로 정합니다.
EN 핀으로 켜고 끕니다
EN 핀을 1.5V 이상으로 올리면 켜지고 0.4V 이하면 꺼지며 차단 중에는 입력과 출력이 분리돼 차단 전류가 최대 1µA 입니다. EN 을 켠 뒤 출력은 소프트 스타트(대표 1.8ms)로 올라옵니다.
