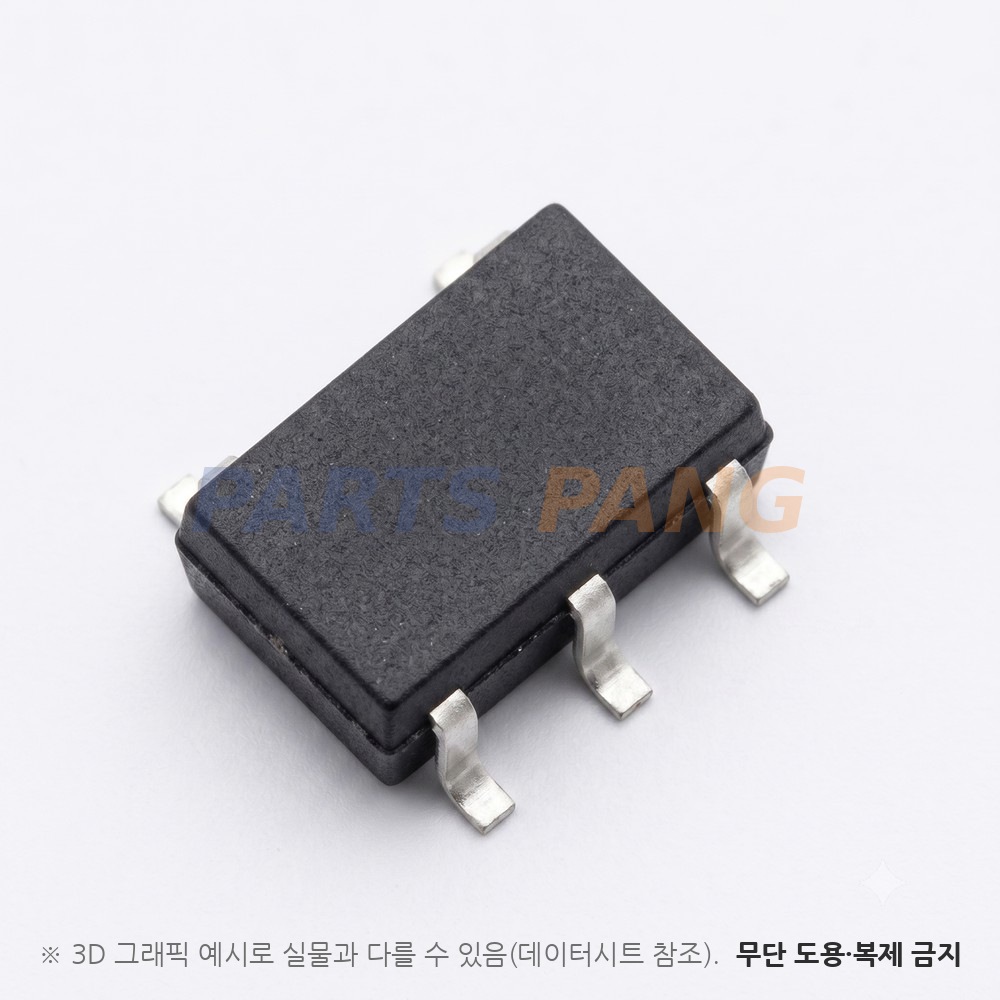

AP3012KTR-E1 은 Diodes Incorporated 의 1.5MHz 승압 DC-DC 컨버터입니다. 인덕터를 쓰는 고정 주파수 전류 모드 PWM 승압 컨버터이며 1.5MHz 로 동작해 작고 낮은 인덕터를 쓸 수 있습니다. 출력이 과전압 보호 문턱 29V 를 넘으면 차단 모드로 들어가고 소프트 스타트로 기동 돌입 전류를 줄입니다. SOT-23-5 외형에 표면실장 방식이며 포장은 릴 3,000개입니다.

출력 전압

최대 29V 조정형

VOUT = 1.25V × (1 + R1/R2) 이며 되먹임 전압은 1.17~1.33V(대표 1.25V · 입력 5V · 출력 24V · 30mA) 입니다

입력 전압

2.6 ~ 16V

권장 동작 입력 범위입니다

스위칭 주파수

1.5MHz

규정 범위 1.1~1.9MHz 이며 최대 듀티비는 최소 85% · 대표 90% 입니다

스위치 전류 한계

대표 500mA

듀티비 80% 조건이며 스위치 포화 전압은 250mA 에서 대표 300mV 입니다출력 전류 규정은 따로 없고 승압비에 따라 달라집니다

과전압 보호 문턱

대표 29V

소프트 스타트 시간은 대표 550µs 입니다

소비 전류

대표 2.5mA · 최대 3.5mA

스위칭 없음 조건이며 차단 시(SHDN 0V)는 대표 0.1µA · 최대 1.0µA 입니다동작 온도 -40~+85℃(권장)

절대최대 입력 전압

20V

SW 핀 38V · FB 핀 5V · SHDN 핀 16V 입니다

접합 온도

최대 +150℃

보관 -65~+150℃ · 리드 납땜 온도 +260℃(10초) 입니다접합-주위 열저항 265℃/W(방열판 없음) · 접합-케이스 69.57℃/W 입니다

패키지

SOT-23-5

핀 배치는 1 SW · 2 GND · 3 FB · 4 SHDN · 5 VIN 이며 무게 약 0.016g 입니다

실장

표면실장

포장은 릴 3,000개 · 표시 코드 E6B(E1 판)

같은 문서가 RoHS 판 AP3012KTR-E1 과 그린 판 AP3012KTR-G1(표시 G6B)을 함께 규정하며 둘 다 SOT-23-5 · -40~+85℃ · 3,000개 릴입니다. 문서 응용 분야는 LCD/OLED 표시 장치 바이어스 전원 · LCD 백라이트용 백색 LED 구동 · 휴대 전화이며 출력 커패시터는 X5R 또는 X7R 유전체를 씁니다.
