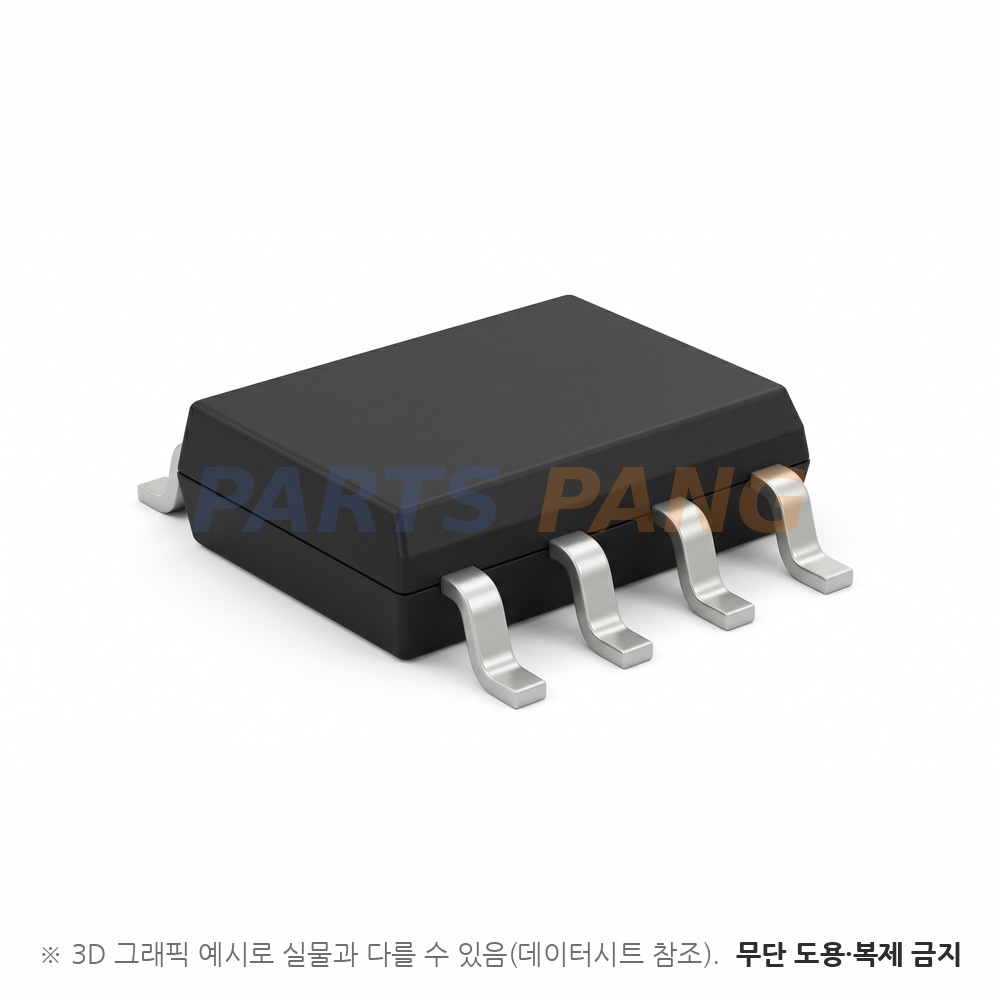

AP64350SP-13 은 Diodes Incorporated 의 3.8~40V 입력 3.5A 동기 정류 강압 컨버터입니다. 75mΩ 상측 · 45mΩ 하측 MOSFET 을 내장한 피크 전류 모드 제어이며 RT/CLK 핀의 저항이나 외부 클록으로 스위칭 주파수를 100kHz~2.2MHz 에서 정하고 COMP 핀의 외부 RC 로 루프 응답을 맞춥니다. 확산 스펙트럼(±6%)과 울림 없는 게이트 구동으로 전자파를 줄였고 가벼운 부하에서는 PFM 으로 동작합니다. SO-8EP 외형에 표면실장 방식이며 포장은 릴 4,000개입니다.

출력 전압

0.8 ~ 39V 조정형

되먹임 전압은 연속 도통 조건 792~808mV(대표 800mV) 입니다

출력 전류

3.5A

상측 피크 전류 제한 4.25~5.75A(대표 5A) · 하측 밸리 대표 5.5A · PFM 피크 대표 750mA 입니다

입력 전압

3.8 ~ 40V

권장 동작 입력 범위이며 입력이 출력에 가까워지면 저드롭아웃(LDO) 모드로 동작합니다

스위칭 주파수

100kHz~2.2MHz 설정

RT 200kΩ 에서 450~550kHz(대표 500kHz) 이며 외부 클록 동기 범위도 100kHz~2.2MHz 입니다

소비 전류

정지 대표 22µA · 차단 최대 5µA

정지 전류는 EN 개방 · 분압 하단 저항 개방 · 무부하 · 차단 전류(대표 1µA)는 EN 0V 조건이며 소프트 스타트는 2ms 입니다동작 주위 온도 -40~+85℃ · 동작 접합 온도 -40~+125℃(권장)

절대최대 공급 전압

42V

VIN -0.3~+42V(DC) · 400ms 이내 +45V 이고 EN -0.3~+42V · BST VSW+6V · RT/CLK · FB · COMP -0.3~+6V · SW -0.3V~VIN+0.3V(20ns 이내 -2.5V~VIN+2.0V) 입니다

접합 온도

최대 +160℃

보관 -65~+150℃ · 리드 온도 +260℃ 입니다4층 2oz 기판 최소 패드에서 접합-주위 45℃/W · 접합-케이스 5℃/W 입니다

패키지

SO-8EP

핀은 1 BST · 2 VIN · 3 EN · 4 RT/CLK · 5 FB · 6 COMP · 7 GND · 8 SW 이며 바닥에 노출 패드가 있습니다

실장

표면실장

포장은 릴 4,000개 단위

출력 과전압 보호 · 사이클별 피크 전류 제한 · 과열 차단(+160℃ · +135℃ 에서 재기동)을 갖추며 피크 전류 제한이 512 사이클 이어지면 히컵으로 꺼졌다가 8192 사이클 뒤 다시 기동합니다. 무거운 부하에서는 강제 PWM 으로 동작하고 PFM 판정은 인덕터 피크 750mA 에 해당하는 COMP 클램프로 넘어가며 경부하 5mA 에서 최대 85% 효율을 밝힙니다.
