상세 정보
개요

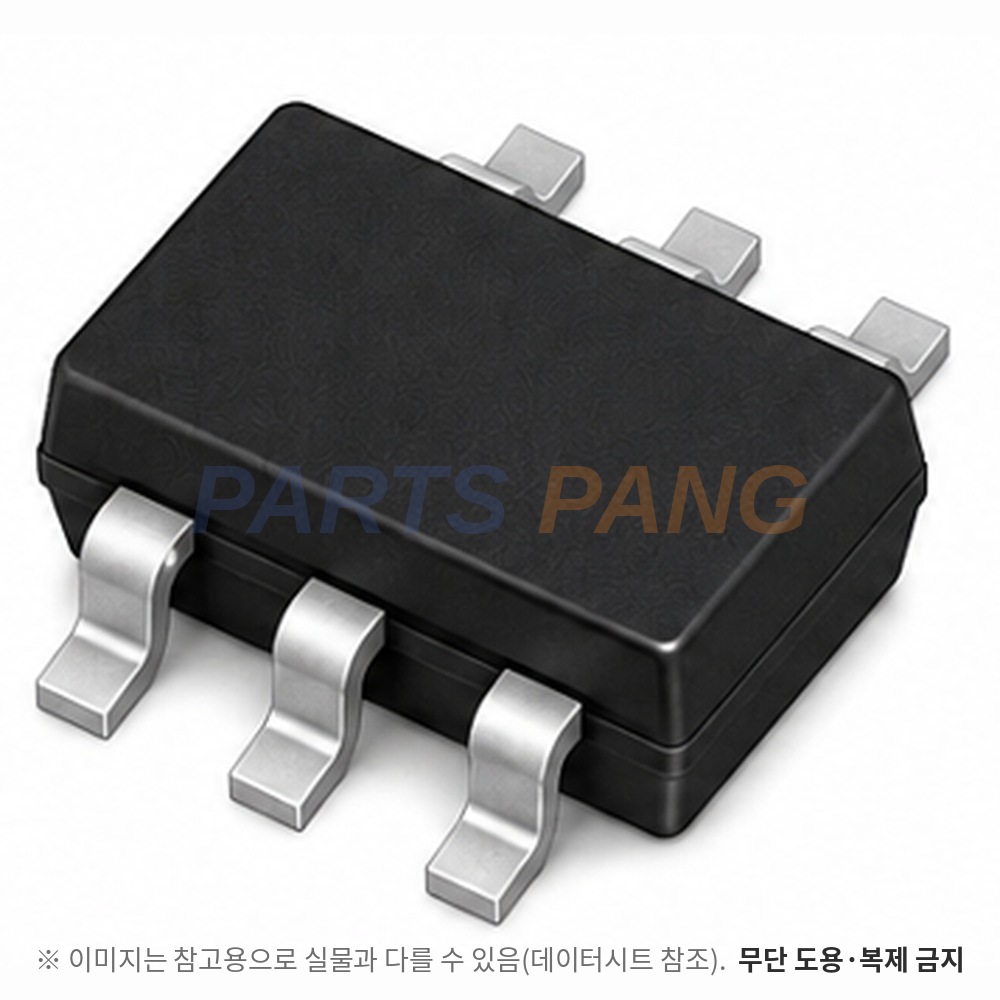

AP63203WU-7 은 Diodes Incorporated 의 3.8~32V 입력 2A 동기 정류 강압 컨버터이며 출력이 3.3V 로 고정된 판입니다. 125mΩ 상측 · 68mΩ 하측 MOSFET 과 루프 보상 회로를 내장한 피크 전류 모드 제어이며 스위칭 주파수를 ±6% 흔드는 확산 스펙트럼(FSS)과 울림 없는 스위칭 노드 게이트 구동으로 전자파를 줄였습니다. 가벼운 부하에서는 PFM 으로 동작합니다. TSOT-26 외형에 표면실장 방식이며 포장은 7인치 릴 3,000개입니다.
전기 특성
- 출력 전압
- 3.3V 고정
- 연속 도통 조건 3.27~3.33V(대표 3.30V) 이며 외부 분압 저항 없이 씁니다
- 출력 전류
- 2A
- 상측 피크 전류 제한 2.5~3.1A(대표 2.8A) · 하측 밸리 2.5~3.9A(대표 3.2A) 입니다
- 입력 전압
- 3.8 ~ 32V
- 저전압 차단 상승 문턱은 3.30~3.70V(대표 3.50V) 이고 히스테리시스는 440mV 입니다
- 스위칭 주파수
- 1100kHz
- 확산 스펙트럼 폭은 ±6% 이고 최소 온타임은 대표 80ns 입니다
- 소비 전류
- 정지 대표 22µA · 차단 최대 3µA
- 정지 전류는 EN 개방 · VFB 1.0V 무스위칭 · 차단 전류(대표 1µA)는 EN 0V 조건입니다
- 스위치 온저항
- 상측 125mΩ · 하측 68mΩ (대표)
- 소프트 스타트 4ms 내장이며 출력 과전압 보호와 과열 차단을 갖춥니다동작 주위 온도 -40~+85℃(권장)
최대 정격
- 절대최대 공급 전압
- 35V
- VIN -0.3~+35V(DC) · 400ms 이내 +40V 이고 SW -1.0V~VIN+0.3V · BST VSW+6V · EN -0.3~+35V · FB -0.3~+6V 입니다
- 접합 온도
- 최대 +160℃
- 보관 -65~+150℃ · 리드 온도 +260℃ · ESD HBM 2000V · CDM 1000V 입니다단층 2oz 기판 최소 패드에서 접합-주위 89℃/W · 접합-케이스 39℃/W 입니다
기계
- 패키지
- TSOT-26
- 문서 표기는 TSOT26 이며 표시 코드는 T4 입니다
- 실장
- 표면실장
- 포장은 7인치 릴 3,000개 단위
참고 (계열·주변장치)
같은 문서가 AP63200(조정형 · 500kHz · PFM) · AP63201(조정형 · 500kHz · PWM 전용 · 정지 전류 258µA) · AP63203(3.3V 고정 · 1.1MHz) · AP63205(5V 고정 · 1.1MHz)를 함께 규정하며 이 품번은 AP63203 입니다. AP63203 · AP63205 는 PFM 중 인덕터 전류가 0A 일 때 생기는 스위칭 노드 공진 울림도 없앱니다. 차량용 판은 AP63203Q 로 별도 데이터시트가 있습니다.
AI 엔지니어 팁
구매 전 꼭 확인하세요 · 실무 체크포인트
문서 권장 부품은 인덕터 3.9µH 와 출력 22µF 두 개입니다
3.3V 출력 권장 조합은 인덕터 3.9µH · 입력 10µF · 출력 22µF 두 개 · 부트스트랩 100nF 입니다. 인덕터는 직류 정격이 최대 부하보다 35% 이상 크고 직류 저항 100mΩ 미만인 것을 권하며 경부하 효율을 높이려면 더 큰 인덕턴스를 쓰라고 적고 있습니다.
가벼운 부하에서는 PFM 으로 넘어갑니다
부하가 줄면 COMP 전압이 인덕터 피크 450mA 에 해당하는 값에서 묶이고 부하가 0 에 가까워지면 PFM 으로 들어갑니다. 문서는 1mA 에서 최대 80% · 5mA 에서 최대 88% 효율을 밝히며 PFM 중에는 출력에서 전류를 끌어오지 않습니다.
과전류가 이어지면 히컵으로 쉽니다
상측 MOSFET 의 사이클별 피크 전류 제한이 계속 걸리면 히컵 모드로 꺼졌다가 다시 기동해 과전류 중 손실을 줄입니다. 입력이 3.1V 아래로 떨어지면 저전압 차단으로 상하 MOSFET 이 모두 꺼집니다.
EN 핀은 입력에 바로 연결할 수 있습니다
EN 은 고전압 핀이라 VIN 에 바로 연결해 입력이 오를 때 자동 기동하게 할 수 있고 EN–GND 커패시터로 기동을 늦출 수 있으며 용량은 Cd[nF] = 1.27 × tS[ms] 입니다. 저전압 차단 문턱을 올리려면 분압 저항을 R5 = (0.932 × VON − VOFF) / 4.1µA 로 잡습니다.
