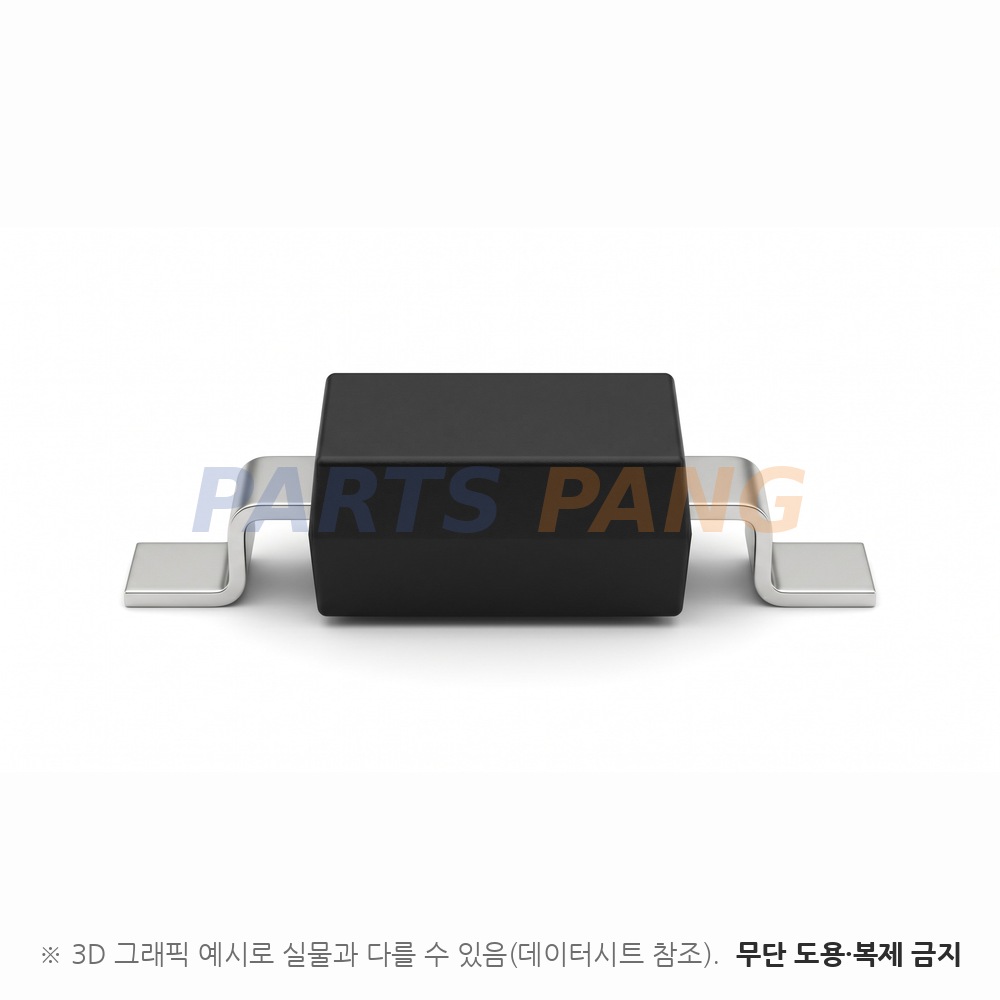

BAT54WSQ-7-F 은 Diodes Incorporated 의 차량용 표면실장 쇼트키 배리어 다이오드 입니다. AEC-Q101 인증에 PPAP 대응인 차량용 소신호 다이오드입니다. 순방향 전압은 400mV 이고 서지 순방향 전류는 600mA 입니다. SOD-323 외형에 표면실장 방식이며 포장은 3,000개 테이프앤릴 입니다.

역방향 전압 VR

30V

반복 피크 역전압 VRRM 과 DC 차단 전압 기준이며 실효 역전압 VR(RMS) 은 21V 입니다

평균 정류 전류 Io

100mA

평균 정류 순방향 전류이며 연속 순방향 전류 IF 는 200mA · 반복 피크 전류 IFRM 은 300mA 입니다

순방향 전압 VF

400mV

IF 10mA 기준 최대값이며 IF 1mA 에서 320mV · IF 100mA 에서 1000mV 입니다

역회복 시간 trr

5.0ns

IF 10mA 에서 IR 10mA 로 바뀌는 조건의 최대 역회복 시간입니다

정션 온도 TJ

-65~+150℃

동작 온도와 보관 온도를 하나의 범위로 규정합니다보관 온도 -65~+150℃ 로 동작 범위와 같습니다서지 순방향 전류 600mA1.0초 미만 조건의 순방향 서지 전류입니다

패키지

SOD-323

무게 약 0.004g 이며 캐소드 밴드로 극성을 표시합니다

실장

표면실장

포장은 3,000개 테이프앤릴

최소 역방향 항복 전압 V(BR)R 은 IR 100µA 에서 30V 이고 역방향 누설 IRM 은 VR 25V 에서 최대 2.0µA 입니다. 총 정전용량 CT 는 VR 1.0V · 1.0MHz 에서 최대 10pF 이며 같은 문서에 표준 등급 BAT54WS-7-F 가 함께 실려 있습니다.
