BAT43W-7-F 은 Diodes Incorporated 의 스위칭용 표면실장 쇼트키 배리어 다이오드 입니다. 낮은 순방향 전압과 빠른 스위칭 시간을 내세운 소자입니다. 순방향 전압은 0.33V 이고 서지 순방향 전류는 4.0A 입니다. SOD-123 외형에 표면실장 방식이며 포장은 3,000개 테이프앤릴 입니다.

역방향 전압 VR

30V

반복 피크 역전압 VRRM 과 DC 차단 전압 기준이며 실효 역전압 VR(RMS) 은 21V 입니다

평균 정류 전류 Io

200mA

문서는 평균 정류 전류 대신 연속 순방향 전류 IFM 을 규정하며 1.0초 미만 반복 피크 전류 IFRM 은 500mA 입니다

순방향 전압 VF

0.33V

IF 2.0mA 기준 최대값이며 IF 15mA 에서 0.45V · IF 200mA 에서 1.0V 입니다

역회복 시간 trr

5.0ns

IF 와 IR 이 각각 10mA · Irr 은 IR 의 0.1배 · 부하 저항 100Ω 조건입니다

정션 온도 TJ

-55~+125℃

동작 온도와 보관 온도를 하나의 범위로 규정합니다보관 온도 -55~+125℃ 로 동작 범위와 같습니다서지 순방향 전류 4.0A10ms 미만 비반복 피크 순방향 서지 전류입니다

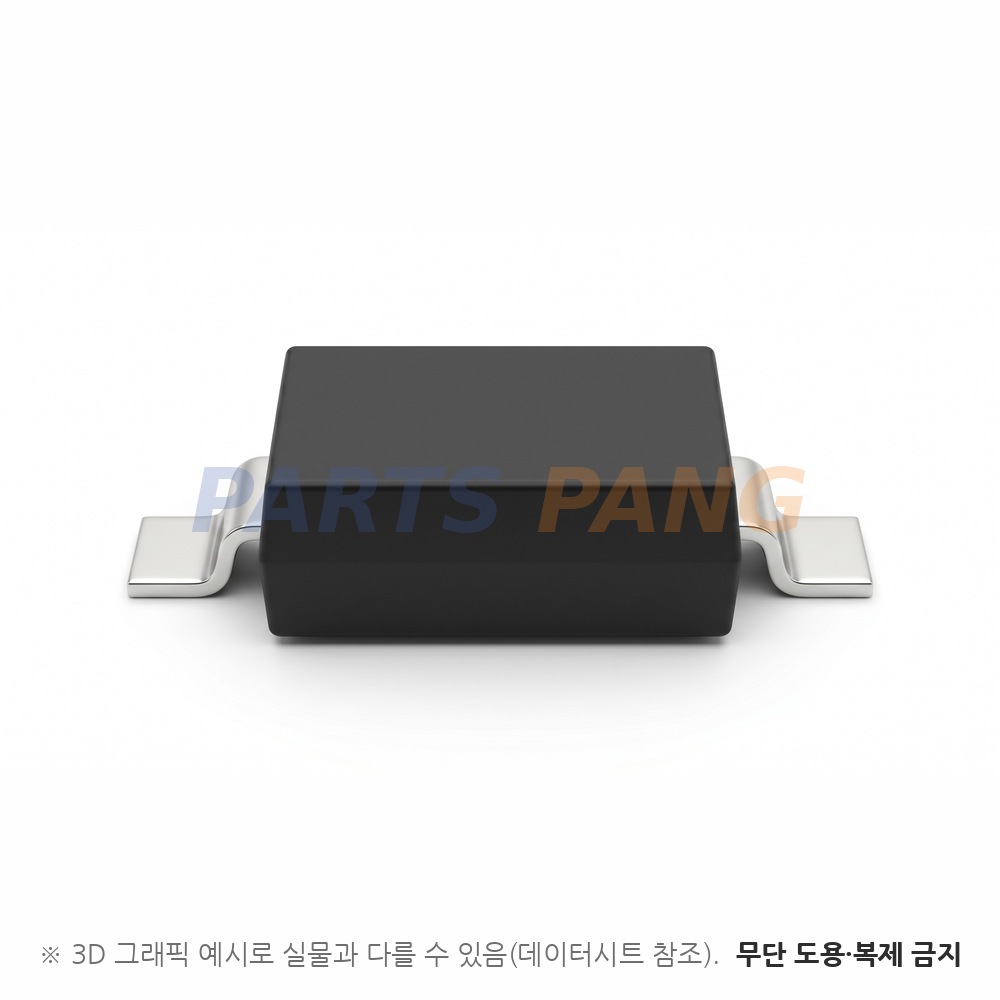

패키지

SOD-123

무게 약 0.01g 이며 캐소드 밴드로 극성을 표시합니다

실장

표면실장

포장은 3,000개 테이프앤릴

역방향 항복 전압 V(BR)R 은 최소 30V 이고 피크 역전류 IRM 은 VR 25V 에서 +25℃ 500nA · Tj +100℃ 100µA 입니다. 같은 문서에 BAT42W 가 함께 실려 있으며 두 품번 모두 SOD-123 외형에 3,000개 릴로 공급됩니다.
