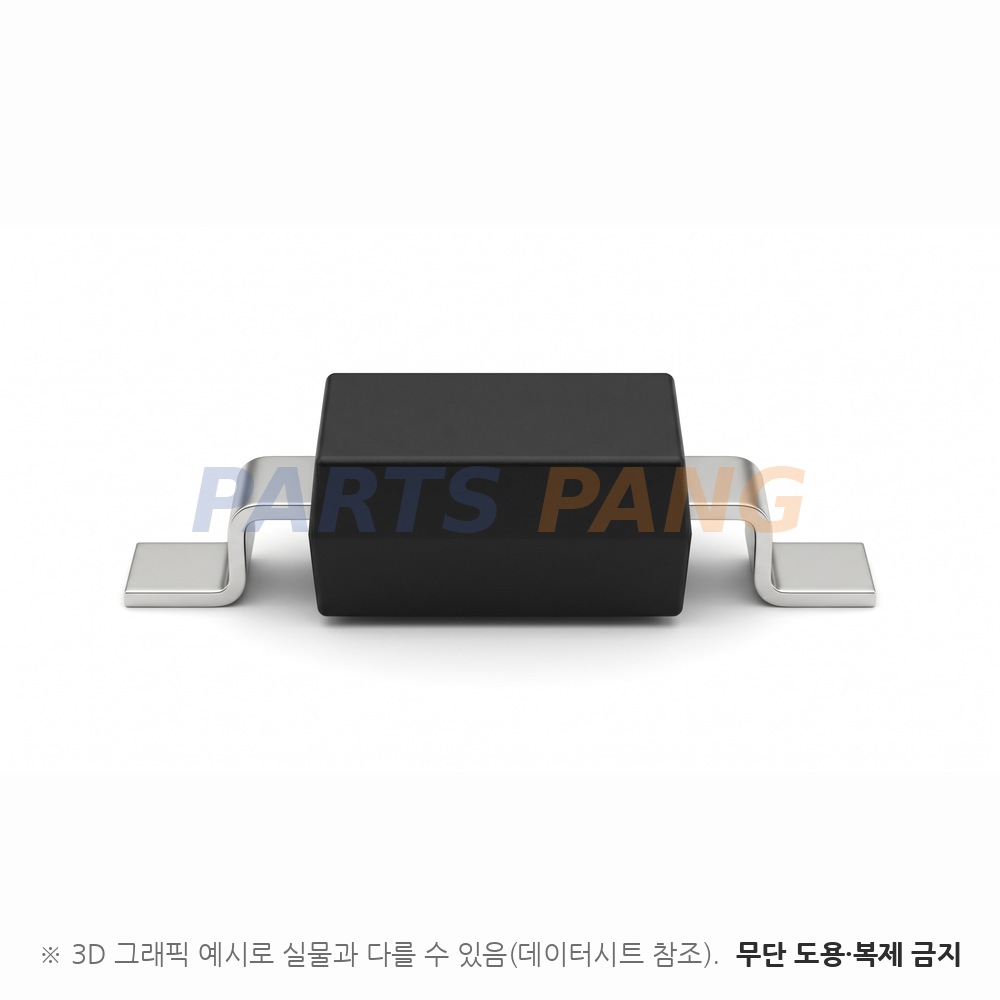

BAT760Q-7 은 Diodes Incorporated 의 1.0A 표면실장 쇼트키 배리어 정류기 입니다. SOD-323 외형에 1A 정격과 낮은 순방향 전압을 담았습니다. 순방향 전압은 550mV 이고 서지 순방향 전류는 5.5A 입니다. SOD-323 외형에 표면실장 방식이며 포장은 3,000개 테이프앤릴 입니다.

역방향 전압 VR

30V

반복 피크 역전압 VRRM 과 DC 차단 전압 기준이며 실효 역전압 VR(RMS) 은 21V 입니다

평균 정류 전류 Io

1A

평균 정류 출력 전류이며 용량성 부하에서는 20% 감액이 필요합니다

순방향 전압 VF

550mV

IF 1A 기준 최대값이며 대표값은 495mV · IF 100mA 에서는 대표 320mV · 최대 350mV 입니다

역회복 시간 trr

문서 미규정

쇼트키 배리어 구조라 문서가 역회복 시간을 규정하지 않고 대표 총 정전용량 CT 25pF 를 f 1MHz · VR 5VDC 조건으로 대신 제시합니다

정션 온도 TJ

-65~+125℃

동작 온도와 보관 온도를 하나의 범위로 규정합니다보관 온도 -65~+125℃ 로 동작 범위와 같습니다서지 순방향 전류 5.5A8.3ms 단일 반사인파를 정격 부하에 중첩한 JEDEC 방식 조건입니다

패키지

SOD-323

무게 약 0.004g 이며 초소형 표면실장 외형입니다

실장

표면실장

포장은 3,000개 테이프앤릴

최소 역방향 항복 전압 V(BR)R 은 IR 500µA 에서 30V 이고 누설 전류 IR 은 VR 5V · 8V · 15V 에서 최대 10 · 20 · 50µA 이며 대표 총 정전용량 CT 는 f 1MHz · VR 5VDC 에서 25pF 입니다. 전력 손실 Pd 는 235mW · 정션 대 주위 열저항은 426℃/W 이며 배정 문서의 주문 정보는 SOD-323 외형 3,000개 테이프앤릴 한 가지입니다.
