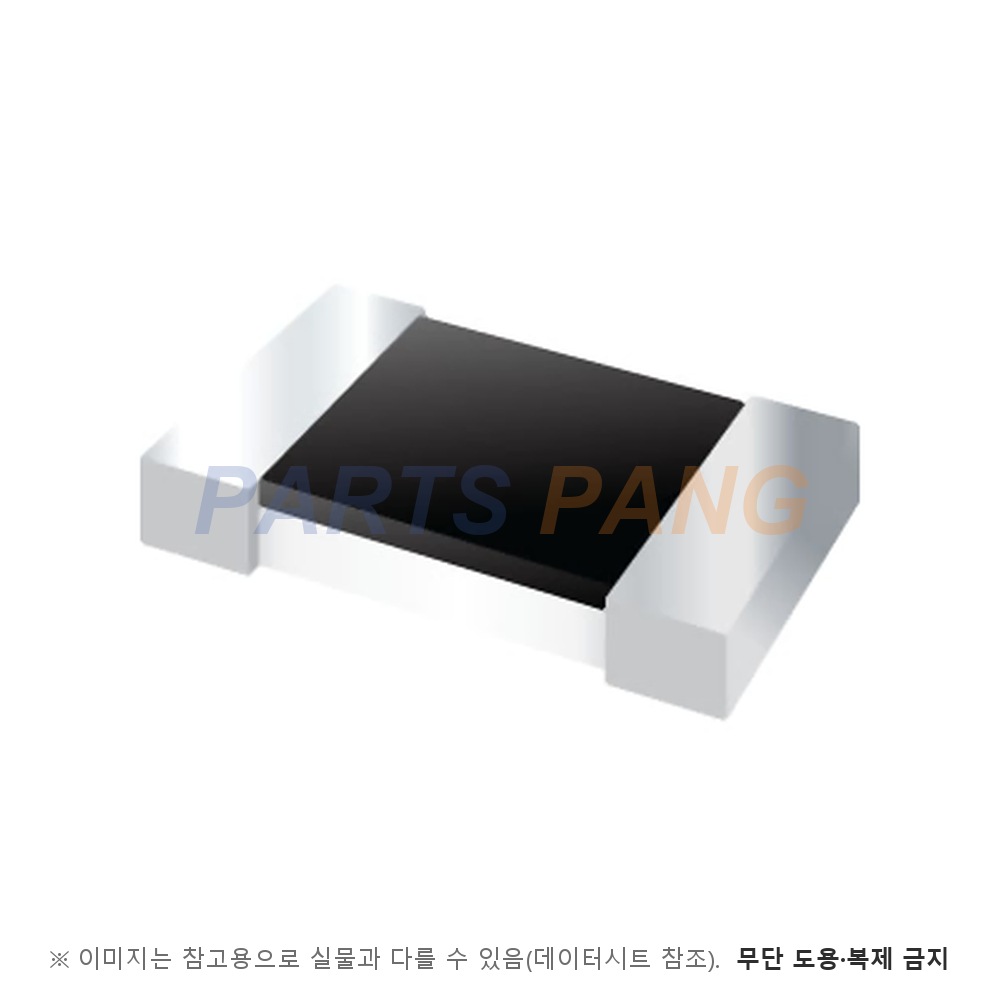

CG0402MLU-05G 은 Bourns 의 ChipGuard MLU 계열 ESD 보호기입니다. 칩 배리스터는 산화아연 같은 금속 산화물 층을 여러 겹 쌓아 만든 부품으로, 평상시에는 아주 큰 저항을 보이다가 정해진 전압을 넘으면 저항이 급격히 떨어져 전류를 흘려보내고 전압을 눌러 둡니다. TVS 다이오드와 쓰임새가 겹치지만 여러 번의 충격을 반복해서 받아 낼 수 있고 크기가 작다는 점이 다릅니다. 고를 때는 회로의 정상 동작 전압보다 최대 동작 전압이 높고, 보호할 반도체가 견디는 전압보다 클램핑 전압이 낮아야 합니다. 고속 신호선에 다실 때는 정전 용량이 신호를 얼마나 둔하게 만드는지도 함께 보셔야 합니다. ESD 보호 성능은 25 kV 를 넘어섭니다.

최대 동작 전압

5 V

문서 표의 해당 열 대표 연속 동작 전압이며 이 계열은 3.3 · 5 · 12 · 24 V 네 가지다

클램핑 전압

25 V

IEC 61000-4-2 Level 4 8 kV 접촉 방전에서 펄스 시작 30 ns 뒤에 잰 대표 클램핑 전압이며 대표 트리거 전압은 250 V 다

정전 용량

0.05 pF

1 VRMS · 1 MHz 기준 최대 정전 용량이다

누설 전류

5 nA

최대 DC 동작 전압 조건의 최대 누설 전류이며 평상시 회로에 거의 영향을 주지 않는다

적용 규격

IEC 61000-4-2 Level 4

접촉 방전 최소 ±8 kV · 기중 방전 최소 ±15 kV 를 각각 1000 회 넘게 반복해도 견딘다

응답 시간

1 ns

문서가 규정하는 최대 응답 시간이다

ESD 내량

접촉 방전 8kV · 기중 방전 15kV

IEC 61000-4-2 Level 4 최소값이다

사용온도

-40 ~ +125℃

사이즈

0402

품번의 0402 가 패키지 크기를 뜻하며 품번 끝 접미가 0402 크기의 테이프 릴 수량을 뜻한다

실장

표면실장

표면실장 칩 부품이다

ChipGuard MLU 계열은 정전 용량 0.05 pF · 누설 전류 5 nA 로 평상시에는 회로에 거의 보이지 않는 ESD 보호기입니다. USB 3.0 / USB OTG · HDMI 1.4 · DVI · IEEE1394 같은 고속 인터페이스와 메모리 · SIM 카드 포트 보호를 겨냥합니다. 0402 와 0603 두 크기, 3.3 V · 5 V · 12 V · 24 V 네 가지 동작 전압으로 나오고 품번 끝 접미가 E 면 0603 · G 면 0402 크기의 테이프 릴 수량을 뜻합니다. 접촉 방전 ±8 kV 와 기중 방전 ±15 kV 를 1000 회 넘게 반복해도 견딥니다.

동작 온도는 -40 to +125 °C 이며 보관 온도는 -55 to +150 °C 입니다.
