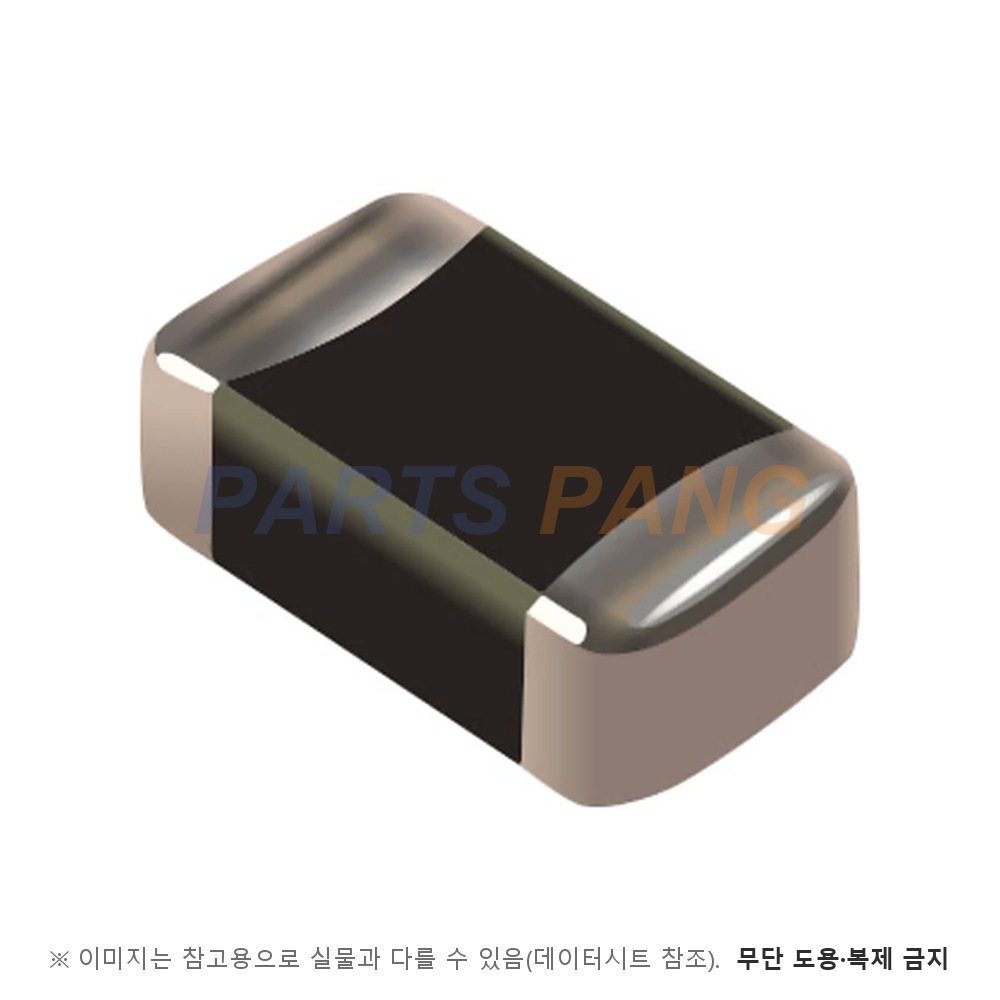

BVRA0805-35PFR 은 Bourns 의 BVRA0805 차량용 저전압 배리스터입니다. 칩 배리스터는 산화아연 같은 금속 산화물 층을 여러 겹 쌓아 만든 부품으로, 평상시에는 아주 큰 저항을 보이다가 정해진 전압을 넘으면 저항이 급격히 떨어져 전류를 흘려보내고 전압을 눌러 둡니다. TVS 다이오드와 쓰임새가 겹치지만 여러 번의 충격을 반복해서 받아 낼 수 있고 크기가 작다는 점이 다릅니다. 고를 때는 회로의 정상 동작 전압보다 최대 동작 전압이 높고, 보호할 반도체가 견디는 전압보다 클램핑 전압이 낮아야 합니다. 고속 신호선에 다실 때는 정전 용량이 신호를 얼마나 둔하게 만드는지도 함께 보셔야 합니다. 에너지 분포와 전력 소산을 개선해 과도 에너지 흡수가 뛰어나고, 회로 기판 단에서 IC 와 주변 부품을 보호하는 데 씁니다.

최대 동작 전압

45 V

문서 표의 BVRA0805-35PF 행 VDC 값이며 같은 행의 Vrms 는 35 V · 배리스터 전압 Vn 은 54 ~ 66 V 다. 품번의 35 는 Vrms 등급을 뜻한다

바리스터 전압 V1mA

54~66V

1 mA DC 조건의 최소~최대다

클램핑 전압

93 V

8/20 µs 파형에서 1 A 를 흘렸을 때의 클램핑 전압이며 서지 전류 Imax 는 80 A · 서지 에너지 Wmax 는 0.1 J 다

정전 용량

130 pF

1 KHz 기준 대표 정전 용량이다

누설 전류

10 µA 미만

문서가 Vrms 를 10 µA 미만 조건에서 규정하며 배리스터 전압 Vn 은 1 mA DC 조건이다

적용 규격

IEC 61000-4-5

문서가 적용 규격으로 서지 시험 규격인 IEC 61000-4-5 를 규정하며 AEC-Q200 대응 품이다

응답 시간

0.5 ns 미만

문서 특징란에 실린 응답 시간이다

피크 전류 Imax

80A

8/20 µs 파형 기준이다

사용온도

-40 ~ +125℃

사이즈

0805

품번의 0805 가 패키지 크기를 뜻하며 끝의 R 은 테이프 릴 포장을 뜻한다

실장

표면실장

표면실장 칩 부품이며 문서 치수는 2.0 ± 0.2 x 1.25 ± 0.2 mm · 두께 0.90 ± 0.10 mm 다

BVRA0805 계열은 차량 회로의 서지 보호를 겨냥한 AEC-Q200 대응 저전압 다층 배리스터입니다. 서지 시험 규격 IEC 61000-4-5 를 만족하고 과도 에너지 흡수가 뛰어나며, 전원 장치 · 엔터테인먼트 전장 · CAN · LIN · FLEXRAY 모듈 · 모듈 로드 덤프 보호 · 모터와 유도성 부하의 과도 억제에 씁니다. 동작 전압은 5.5 에서 45 VDC 까지 고르실 수 있고 서지 전류 Imax 는 품번에 따라 30 A 에서 120 A 까지입니다. 발주 코드는 BVRA · 0805 · 전압 코드 · PF · R(테이프 릴) 순서입니다. 무연 오버코팅 구조입니다.

동작 온도는 -40 °C to +125 °C 이며 보관 온도도 -40 °C to +125 °C 로 같습니다.
