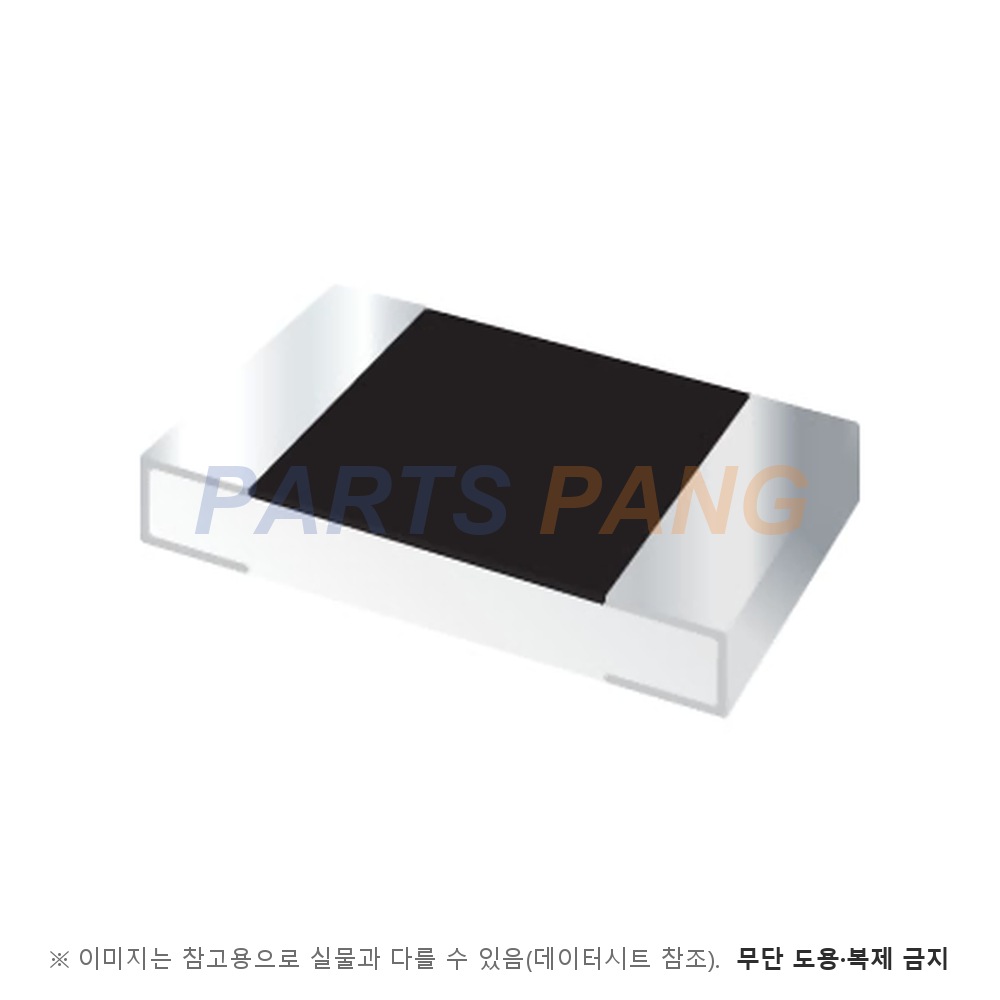

CGA0603MLA-31900E 은 Bourns 의 ChipGuard Automotive MLA 배리스터 ESD 보호기입니다. 칩 배리스터는 산화아연 같은 금속 산화물 층을 여러 겹 쌓아 만든 부품으로, 평상시에는 아주 큰 저항을 보이다가 정해진 전압을 넘으면 저항이 급격히 떨어져 전류를 흘려보내고 전압을 눌러 둡니다. TVS 다이오드와 쓰임새가 겹치지만 여러 번의 충격을 반복해서 받아 낼 수 있고 크기가 작다는 점이 다릅니다. 고를 때는 회로의 정상 동작 전압보다 최대 동작 전압이 높고, 보호할 반도체가 견디는 전압보다 클램핑 전압이 낮아야 합니다. 고속 신호선에 다실 때는 정전 용량이 신호를 얼마나 둔하게 만드는지도 함께 보셔야 합니다. 배리스터 전압 VN 은 1 mA DC 조건으로 규정되며 클램핑 전압은 8/20 µs 파형에서 1 A 를 흘렸을 때의 값입니다.

최대 동작 전압

31 V

문서 표의 CGA0603MLA-31900E 행 VDC 값이며 같은 행의 Vrms 는 25 V · 배리스터 전압 VN 은 35.0 ~ 43.9 V 다

바리스터 전압 V1mA

35.0~43.9V

1 mA DC 조건의 최소~최대다

클램핑 전압

71 V

8/20 µs 파형에서 1 A 를 흘렸을 때의 클램핑 전압이며 서지 전류 ITM 은 30 A · 서지 에너지 WTM 은 0.200 J 다

정전 용량

90 pF

1 KHz 기준 대표 정전 용량이며 품번 뒤 900 이 정전 용량 코드다

누설 전류

10 µA 미만

문서가 Vrms 를 10 µA 미만 조건에서 규정하며 배리스터 전압 VN 은 1 mA DC 조건이다

적용 규격

IEC 61000-4-2

문서가 IEC 61000-4-2 규격을 충족한다고 규정하며 AEC-Q200 인증 품이다

응답 시간

1 ns 미만

문서 성능 규격란에 실린 응답 시간이며 특징란은 0.5 ns 미만으로 더 짧게 적고 있다

피크 전류 Imax

30A

8/20 µs 파형 기준이다

사용온도

-55 ~ +125℃

사이즈

0603

품번의 0603 이 1608 패키지 크기를 뜻하며 문서에 치수표와 권장 패드 도면이 실려 있다

실장

표면실장

표면실장 칩 부품이다

ChipGuard Automotive MLA(CGA-MLA) 계열은 AEC-Q200 인증을 받은 차량용 다층 배리스터로 HDMI · CANbus · 이더넷 · GPS · 카메라 링크 · 센서 · 터치스크린 인터페이스 보호를 겨냥합니다. 0603 · 0805 · 1206 세 크기로 나오며 같은 동작 전압 안에서도 정전 용량과 서지 전류를 다르게 맞춘 품번이 여러 개 있어 신호 속도와 서지 내량 사이에서 고르실 수 있습니다. 독자 절연 오버코트를 써서 누설 전류가 낮고 안정적이며 과도 전류 내량이 큽니다. 발주 코드는 CG · A · 패키지(0603 은 1608 · 0805 는 2012 · 1206 은 3216) · MLA · 최대 DC 동작 전압 · 정전 용량 순서입니다.

동작 온도는 -55 °C to +125 °C 이며 보관 온도는 -55 °C to +150 °C 입니다.
