상세 정보
개요

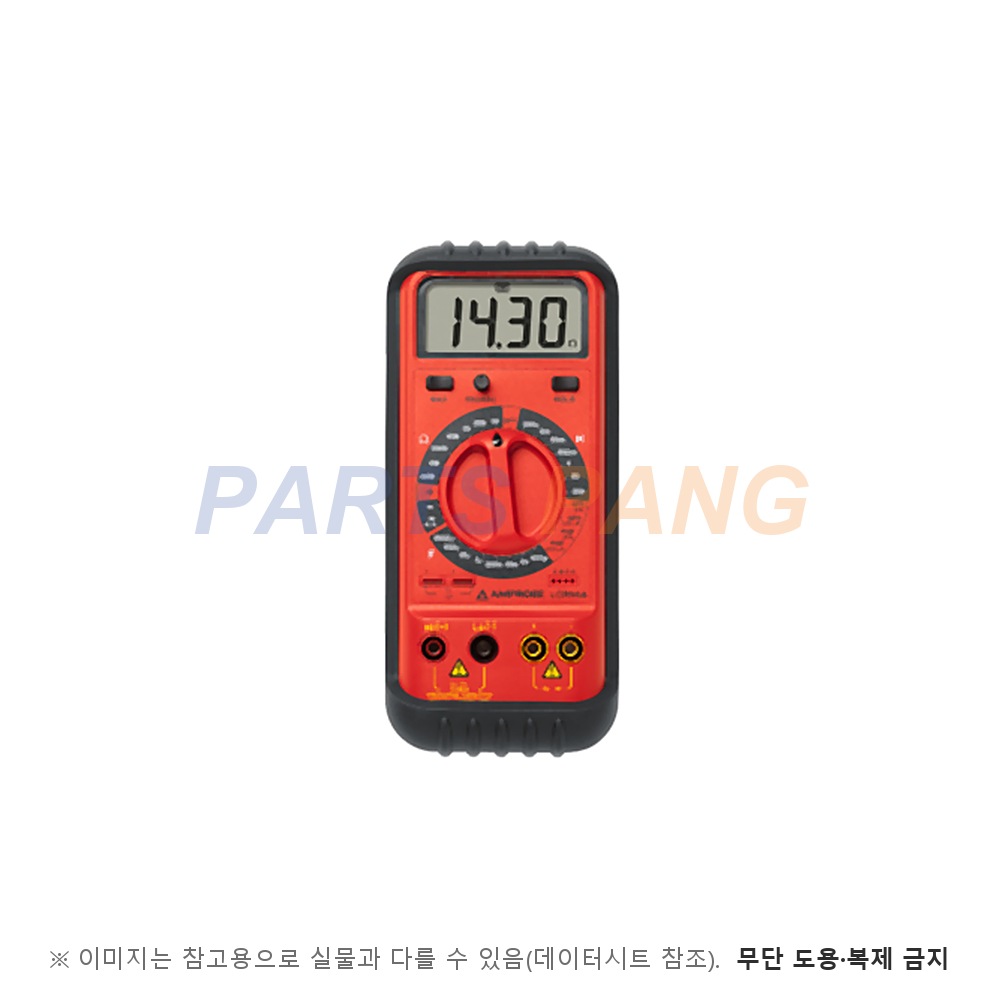

이 LCR55A는 인덕턴스·정전용량·저항과 다이오드·트랜지스터를 한 대로 확인하는 Amprobe 휴대형 부품 검사기입니다. 전자레인지 고압 다이오드 시험(8 V)을 따로 갖춰 가전·HVAC 수리 현장에서도 쓰입니다.
주요 사양
- 측정 항목
- L, C, R, 다이오드, hFE, 도통
- 측정 주파수
- 10 Hz, 100 Hz, 1 kHz
- C·L 레인지별 고정
- 기본 정확도
- ±(0.5% rdg + 1 dgt)
- 저항 2 kΩ ~ 2 MΩ 레인지
- 형태
- 휴대형
- 표시
- 3½ 자리 LCD, 1999 카운트
- 저항 레인지
- 20 Ω ~ 20 MΩ
- 7레인지, 20 Ω 분해능 10 mΩ
- 정전용량 레인지
- 200 pF ~ 2000 µF
- 8레인지
- 인덕턴스 레인지
- 200 µH ~ 200 H
- 7레인지
기능
- C 정확도
- ±(1.0% rdg + 3 dgt)
- 200 pF ~ 200 nF 레인지
- L 정확도
- ±(3.0% + 20 dgt)
- 2 ~ 200 mH, Q ≤ 7
- 다이오드 시험
- 3.0 V, 약 1 mA
- 전자레인지 다이오드
- 8.0 V, 약 1.3 mA
- 트랜지스터
- hFE 0 ~ 1000
- ICEO 10 nA ~ 20 µA
- 도통
- 30 Ω 이하 부저
- 과부하 보호
- 350 V DC/AC RMS
- R·다이오드, C·L은 0.1 A/250 V 퓨즈
전원·기계
- 전원
- 9 V 전지 (NEDA 1604)
- 전지 수명
- 30시간 (알칼리, typ.)
- 자동 전원 차단
- 60분
- 크기 (H×W×D)
- 183 × 79 × 38 mm
- 무게
- 311 g (전지 포함)
- 동작 온도
- 0 ~ 50℃
참고
같은 외형 계열의 CR50A는 인덕턴스·트랜지스터 측정이 없는 정전용량·저항 전용 모델로, 정전용량을 20 mF까지 잽니다. LCR55A는 L·C·R과 반도체 점검까지 한 대로 하는 범용 부품 검사기입니다.
AI 엔지니어 팁
구매 전 꼭 확인하세요 · 실무 체크포인트
시험 주파수는 레인지가 정합니다
C는 200 pF~2 µF에서 1 kHz, 20·200 µF에서 100 Hz, 2000 µF에서 10 Hz로 고정됩니다. 부품 데이터시트의 측정 조건(예: 1 kHz)과 맞는 레인지에서 비교하셔야 값 차이를 오판하지 않습니다.
인덕턴스는 Q ≤ 7 조건입니다
L 정확도는 Q가 7 이하일 때의 값입니다. 고Q 코일이나 큰 직류 저항을 가진 코일은 오차가 커질 수 있으니 참고값으로 보시는 게 좋습니다.
커패시터는 반드시 방전 후 측정
C·L 입력은 0.1 A/250 V 속단 퓨즈로만 보호됩니다. 충전된 전해 콘덴서를 그대로 물리면 퓨즈가 끊기니 먼저 방전하시길 권합니다.
같은 분류의 다른 상품
3~7일 내 출고
Amprobe

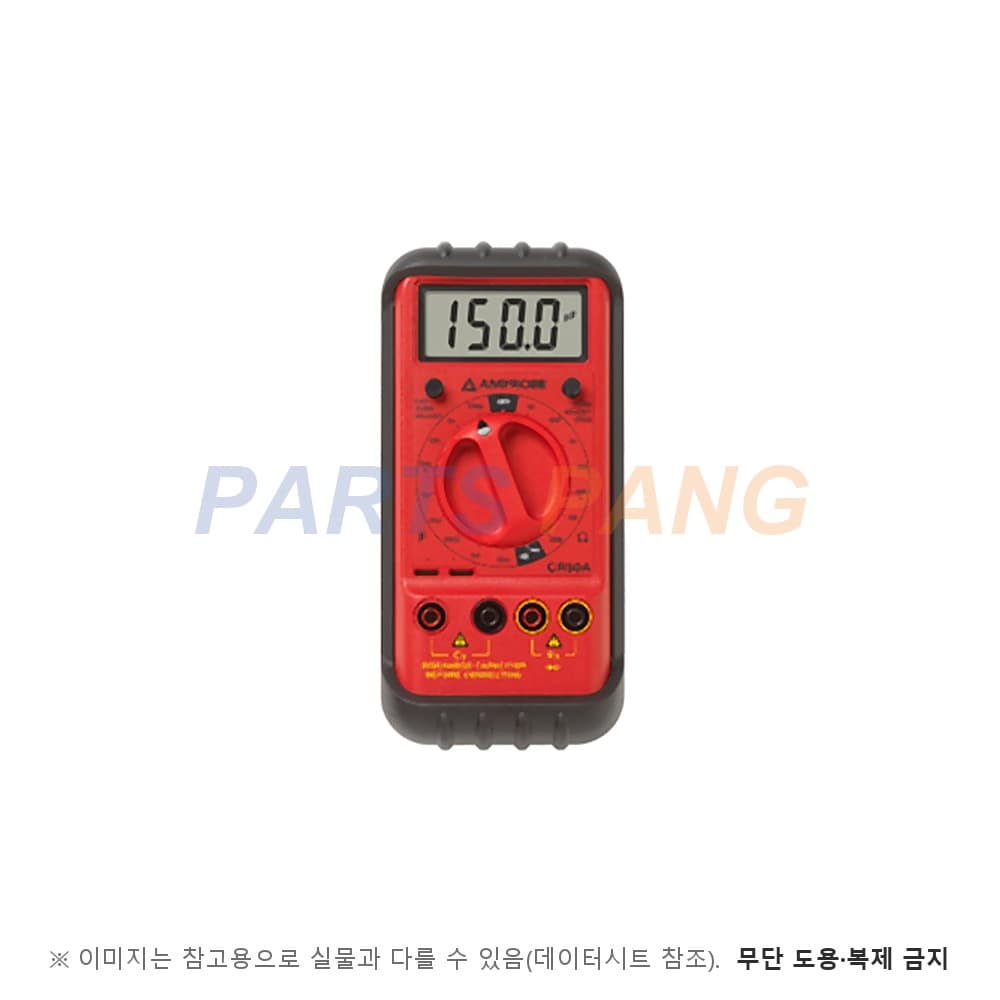

CR50A 정전용량 저항 측정기휴대형 정전용량·저항 측정기
