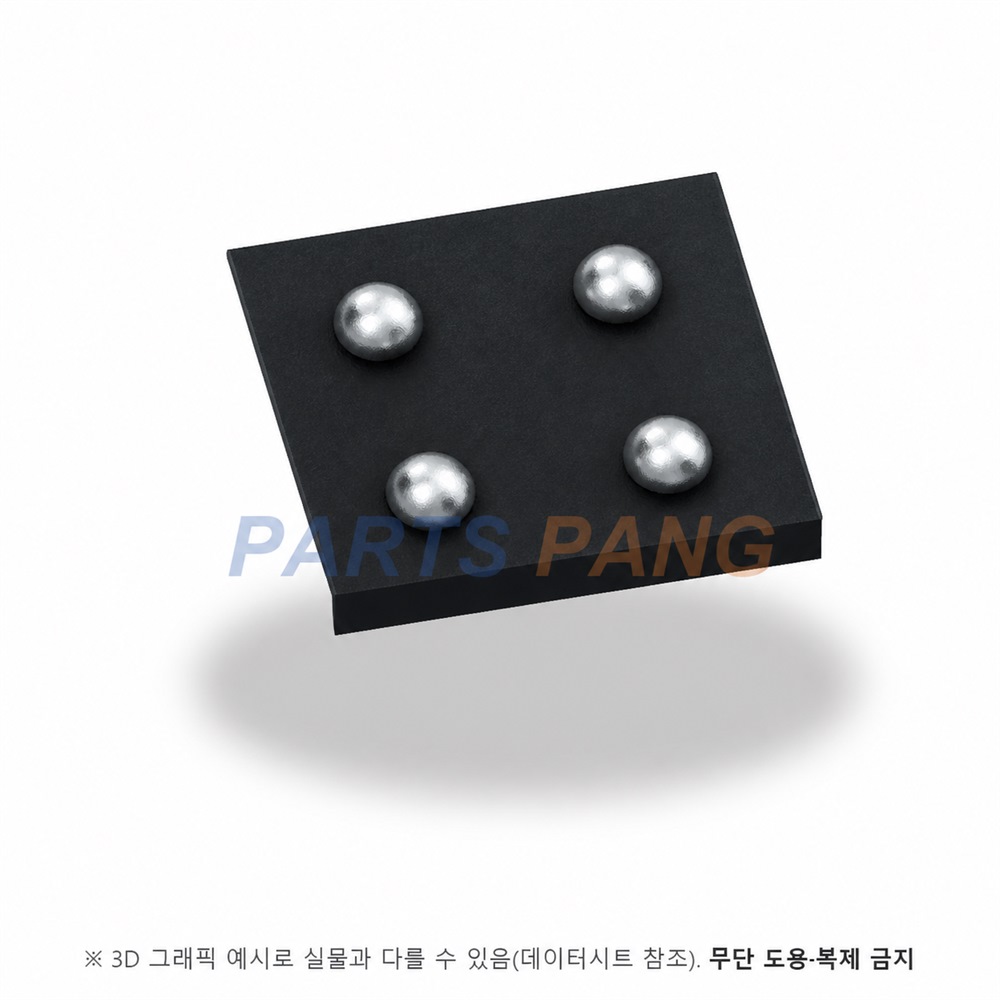

DMN2036UCB4-7 은 Diodes Incorporated 의 X2-WLB1616-4 양방향 N채널 2소자 MOSFET 입니다. 24V 5A 급 N채널 두 개를 공통 드레인으로 마주 붙인 양방향 구조이며 배터리 보호·부하 스위치용으로 1.6mm 각 웨이퍼레벨 패키지에 담은 MOSFET 입니다. X2-WLB1616-4 외형에 표면실장 방식이며 포장은 릴 3000개(테이프&릴 · 접미 -7) 입니다.

채널 형식

N채널 증가형 2소자

두 N채널을 공통 드레인으로 마주 붙인 양방향 구조라 정격과 온저항을 소스-소스 기준으로 규정하며 게이트에 ESD 보호 다이오드가 들어 있다

드레인-소스 전압 (VDSS)

24V

소스-소스 항복 전압이며 IS 1mA · VGS 0V 조건 최소값이다 · 오프 상태 소스 전류는 VSS 20V 에서 1.0µA 이하다

연속 드레인 전류 (ID)

5.0A

TA 25℃ · 1인치 사각 2oz 동박 정상 상태 연속 소스 전류이며 TA 70℃ 에서는 4.0A 다 · 펄스는 30A이며 폭은 접합 온도로 제한된다

온저항 RDS(on)

36mΩ 최대

VGS 4.5V · IS 3.0A 조건 소스-소스 최대값이며 표준값은 29mΩ 이다 · 3.7V 구동에서는 최대 39mΩ · 3.1V 구동 44mΩ · 2.5V 구동 52mΩ 이다

게이트 구동

총 게이트 전하 12.6nC

VGS 4.5V · VSS 10V · IS 6A 조건 표준값이며 게이트-소스 전하와 게이트-드레인 전하는 규정하지 않는다

게이트-소스 전압 (VGS)

±12V

게이트-소스 절대 최대 정격이며 내장 보호 다이오드로 2kV HBM ESD 내성을 갖고 누설은 ±8V 에서 ±10µA 이하다

VGS(th)

0.5 ~ 1.3V

VSS 10V · IS 1.0mA 조건이다 · 문턱전압은 온저항 보증 구동전압이 아니다

소스-소스 전압

24V

게이트 정격

±12V

전류·전력 정격

펄스 소스 전류 30A · 소비 전력 1.45W

온도

접합·보관 -55 ~ +150℃

소비 전력 1.45W 와 열저항 86.68℃/W 는 1인치 사각 2oz 동박 조건이며 양방향 두 소자를 합한 값이다

패키지

X2-WLB1616-4

1.6mm 각 웨이퍼레벨 4볼 외형이며 단자는 SnAgCu 볼 · 무게 0.0023g 다

실장

표면실장

포장은 릴 3000개(테이프&릴 · 접미 -7)

전달 어드미턴스와 스위칭 시간은 대표값이다. 순방향 전달 어드미턴스는 9.4S(VSS 10V · IS 3.0A) 이고 스위칭은 VDD 10V · RL 3.33Ω · IS 3.0A 조건에서 턴온 지연 183ns · 상승 278ns · 턴오프 지연 738ns · 하강 572ns 다. 바디 다이오드 순방향 전압은 1.2V 최대 · 표준 0.8V(IF 3.0A) 이고 동적 특성은 설계 보증값이라 출하 시험 항목이 아니다. 입력 용량과 게이트-드레인 전하는 이 데이터시트에 규정돼 있지 않다.
