DMN2008LFU-7 은 Diodes Incorporated 의 U-DFN2030-6 전력용 N채널 2소자 MOSFET 입니다. 20V 14.5A 급 N채널 두 개를 2×3mm 패키지에 담은 2소자 형이며 배터리 팩·부하 스위치용으로 4.5V 구동 5.4mΩ 의 매우 낮은 온저항을 내는 MOSFET 입니다. U-DFN2030-6 외형에 표면실장 방식이며 포장은 릴 3,000개(테이프&릴 · 접미 -7) 입니다.

채널 형식

N채널 증가형 2소자

공통 드레인 N채널 2소자 · 게이트 ESD 보호 구조이며 4.5V 부터 2.5V 까지 다섯 구동 조건의 온저항이 규정돼 있다

드레인-소스 전압 (VDSS)

20V

VGS 0V · ID 250µA 조건 항복 전압 최소값이며 절대 최대 정격과 같다 · 드레인 누설은 VDS 16V 에서 1.0µA 이하다

연속 드레인 전류 (ID)

14.5A

TA 25℃ · VGS 4.5V · 1인치 사각 동박 방열 정상 상태 값이며 TA 70℃ 에서는 11.5A 다 · 펄스 75A 는 10µs · 듀티 1% 조건이다

온저항 RDS(on)

5.4mΩ 최대

VGS 4.5V · ID 5.5A 조건 최대값이며 표준값은 4.7mΩ 이다 · 4.0V 최대 6.2mΩ · 3.7V 구동에서는 최대 6.4mΩ · 3.1V 구동 7.5mΩ · 2.5V 구동 9.6mΩ 이다

게이트 구동

총 게이트 전하 18.7nC

VGS 4.5V·VDS 16V·ID 11A 조건 표준값이며 10V 구동 기준은 42.3nC · 게이트-소스 전하 3.2nC · 게이트-드레인 전하 4.4nC 다

게이트-소스 전압 (VGS)

±12V

게이트-소스 절대 최대 정격이며 게이트 ESD 보호 구조다

VGS(th)

0.5 ~ 1.5V

VDS 와 VGS 를 묶고 ID 250µA 를 흘린 조건이다 · 문턱전압은 온저항 보증 구동전압이 아니다

드레인-소스 전압

20V

게이트 정격

±12V

전류·전력 정격

펄스 75A · 소비 전력 1.7W

온도

접합·보관 -55 ~ +150℃

소비 전력 1.7W 와 열저항 73℃/W 는 1인치 사각 동박 방열 조건이고 최소 권장 패드에서는 1.0W · 123℃/W 다 · 접합-케이스 열저항 12℃/W · 애벌런치 10A · 20mJ 다

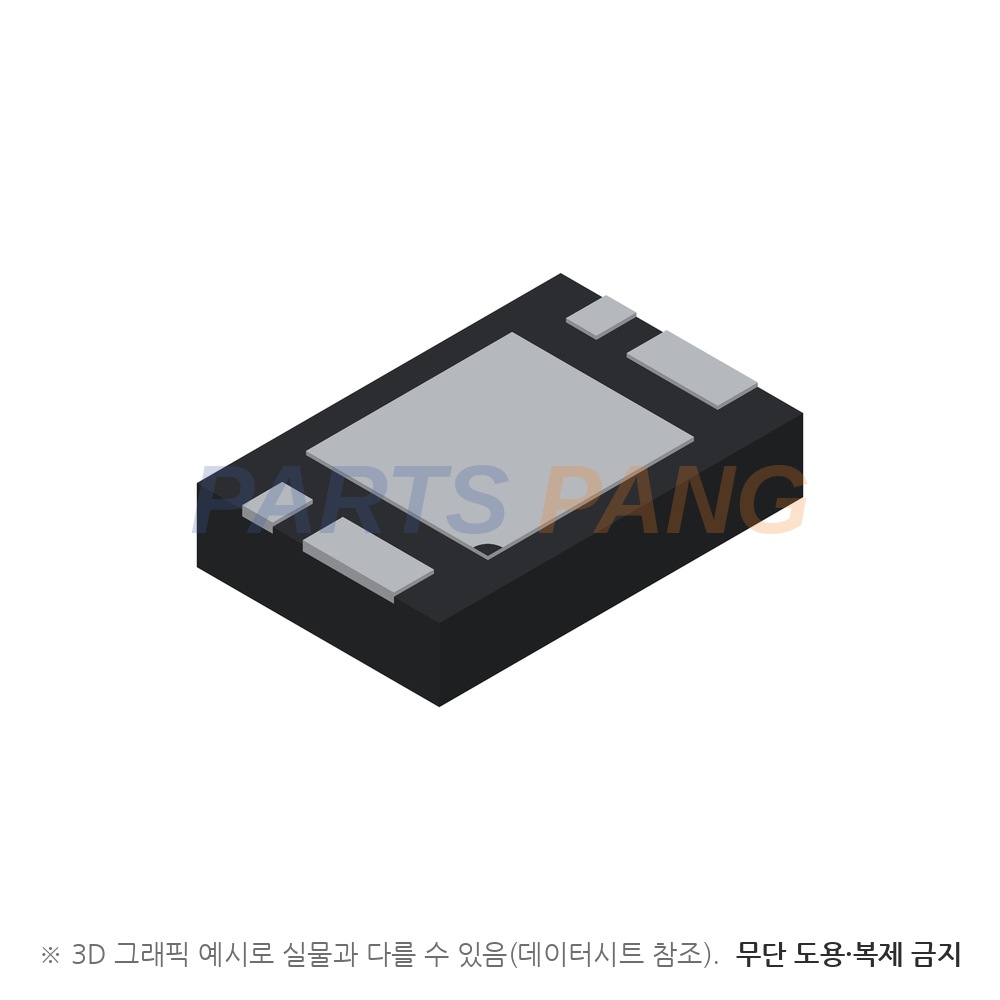

패키지

U-DFN2030-6

Type B 외형이며 무게 0.012g · 마킹 N28 다

실장

표면실장

포장은 릴 3,000개(테이프&릴 · 접미 -7)

아래 용량·게이트 저항·스위칭·역회복 값은 대표값이다. 입력 용량 1418pF · 출력 용량 323pF · 귀환 용량 106pF(VDS 10V) · 게이트 저항 465Ω 이며 스위칭은 VDD 16V · ID 5.5A · VGS 4.5V · Rg 6Ω 조건에서 턴온 지연 277ns · 상승 653ns · 턴오프 지연 1989ns · 하강 1208ns 다. 바디 다이오드는 연속 2.2A · 순방향 전압 1.2V 최대(IS 11A) 이고 역회복 시간 492ns · 역회복 전하 908nC 다(IF 11A·di/dt 100A/µs).
