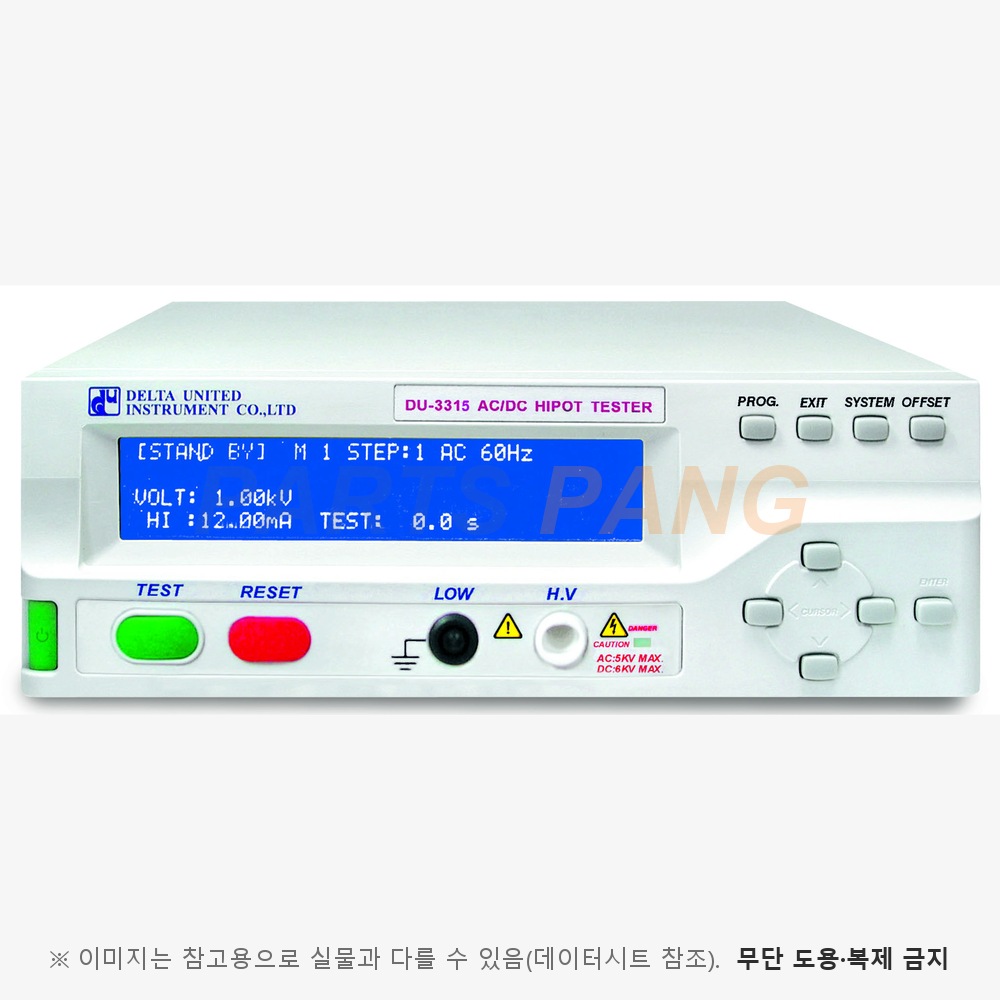

이 DU-3315-01은 Delta United(대만)의 소형 AC 내전압 시험기 DU-3315에 절연저항(IR) 시험 기능을 추가한 구성입니다(국내 공급처 기준). 내전압은 AC 0.10~5.00 kV 출력, 차단 전류 12.00 mA까지의 PASS/FAIL 판정과 ARC 검출을 갖춰 전원 장치·가전·부품 시험에 쓰입니다.

시험 종류

AC 내전압 · 절연저항

절연저항은 -01 추가 기능(사양 문의)

AC 시험 전압

0.10 ~ 5.00 kV

최대 전류

AC 12.00 mA

차단 전류 설정 0.10 ~ 12.00 mA

인터페이스

리모트 TEST/RESET, 릴레이 출력

PASS / FAIL / TEST 릴레이 접점 신호

전압 분해능

10 V

전압 정확도

1.5% + 5 V

부하 변동률

1% + 5 V

전류 분해능

10 µA

전류 정확도

1.5% + 5 counts

출력 파형

정현파 50 / 60 Hz

시험 시간

0.3 ~ 999.9 s, 연속

램프 업 시간

0.1 ~ 999.9 s, OFF

ARC 검출

1.0 ~ 12 mA, 0.01 mA 단위

출력 차단 시간

0.4 ms

판정

윈도 비교, PASS/FAIL 표시·경보

메모리

5조 × 3스텝

디스플레이

4 × 40 문자 LCD

기타

전원 차단 전 설정 기억, 전면 키 잠금

전원

115 / 230 V AC, 50/60 Hz

크기 (W×H×D)

270 × 90 × 380 mm

무게

6.7 kg

기본 구성

고압 시험 리드 약 1.0 m, 전원 코드

2A 속단 퓨즈, 교정 성적서

-01은 국내 공급처 기준으로 절연저항(IR) 시험 기능이 추가된 구성입니다. 제조사 카탈로그에는 DU-3315의 IR 사양이 실려 있지 않아 IR 시험 전압·측정 범위는 적지 않았습니다. 같은 크기의 DU-3316은 DC 6.00 kV 내전압이 더해진 모델입니다. 고압 시험 봉(Fx33-0301)은 별매입니다.
