이 DU-3316-01은 Delta United(대만)의 소형 AC/DC 내전압 시험기 DU-3316에 절연저항(IR) 시험 기능을 더한 모델입니다. AC 0.10~5.00 kV, DC 0.10~6.00 kV 출력과 ARC 검출에 더해 절연저항(DC 100~1,000 V, 10~2,000 MΩ)까지 한 대에서 시험합니다.

시험 종류

AC 내전압, DC 내전압, 절연저항

절연저항 기능 장착(-01)

AC 시험 전압

0.10 ~ 5.00 kV

DC 시험 전압

0.10 ~ 6.00 kV

최대 전류

AC 12.00 mA / DC 5.00 mA

차단 전류 설정 0.10 mA부터

절연저항 범위

10 ~ 2,000 MΩ

시험 전압 DC 100 ~ 1,000 V

인터페이스

리모트 TEST/RESET, 릴레이 출력

PASS / FAIL / TEST 릴레이 접점 신호

전압 분해능

10 V

전압 정확도

1.5% + 5 V

부하 변동률

1% + 5 V

전류 분해능

10 µA

전류 정확도

1.5% + 5 counts

출력 파형

정현파 50 / 60 Hz

IR 전압 정확도

2% + 5 V

IR 정확도

500 V 이상 3% + 2 counts

500 V 미만 7% + 2 counts

시험 시간

0.3 ~ 999.9 s, 연속

램프 업 시간

0.1 ~ 999.9 s, OFF

ARC 검출

AC 1.0 ~ 12 mA / DC 1.0 ~ 5.0 mA

출력 차단 시간

0.4 ms

판정

윈도 비교, PASS/FAIL 표시·경보

메모리

5조 × 3스텝

디스플레이

4 × 40 문자 LCD

기타

전원 차단 전 설정 기억, 전면 키 잠금

전원

115 / 230 V AC, 50/60 Hz

크기 (W×H×D)

270 × 90 × 380 mm

무게

7.2 kg

기본 구성

고압 시험 리드 약 1.0 m, 전원 코드

2A 속단 퓨즈, 교정 성적서

DU-3315/3316은 같은 문서·같은 크기의 계열로, DU-3315는 AC 내전압 전용이고 DU-3316은 DC 6.00 kV 내전압이 더해집니다. -01은 DU-3316에 절연저항 기능을 갖춘 구성으로, 공식 표의 「DU-3316+IR(출고 장착)」 열 사양입니다. 고압 시험 봉(Fx33-0301)은 별매입니다.

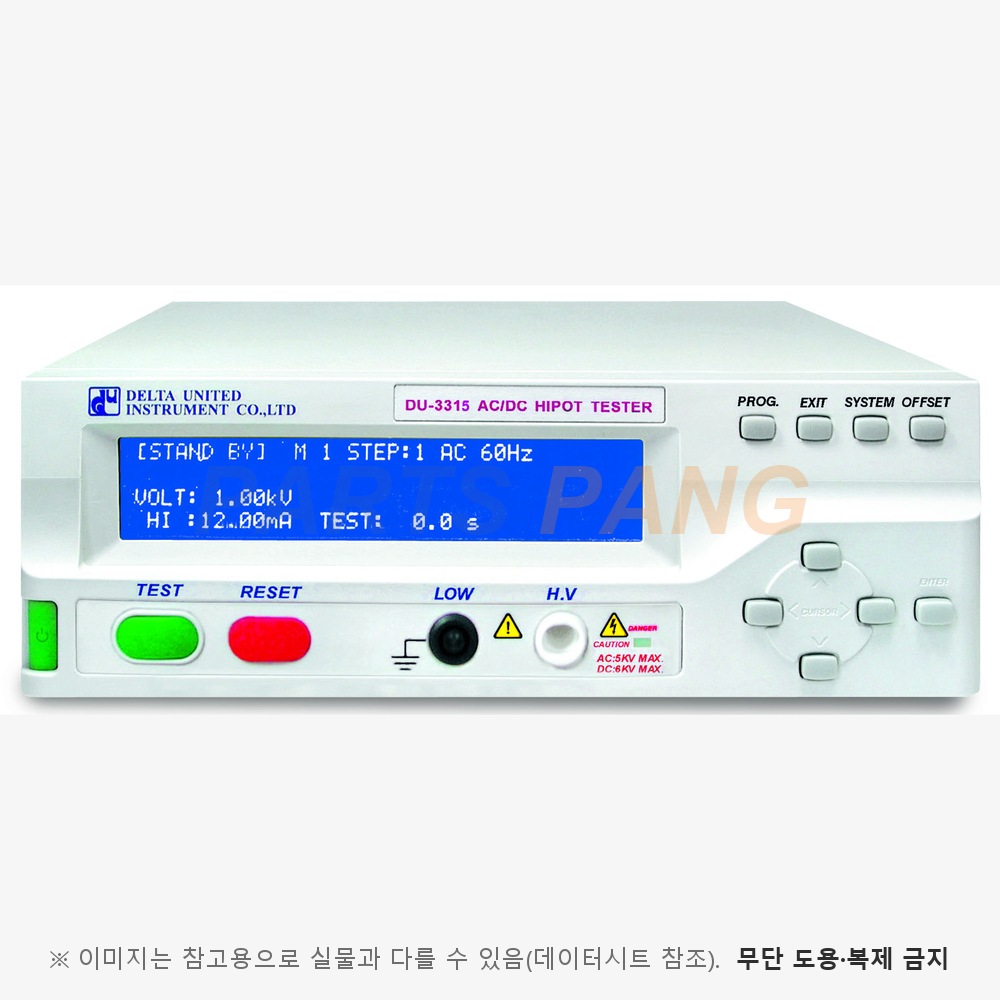

대표 사진은 같은 외형의 DU-3315 사진입니다.
