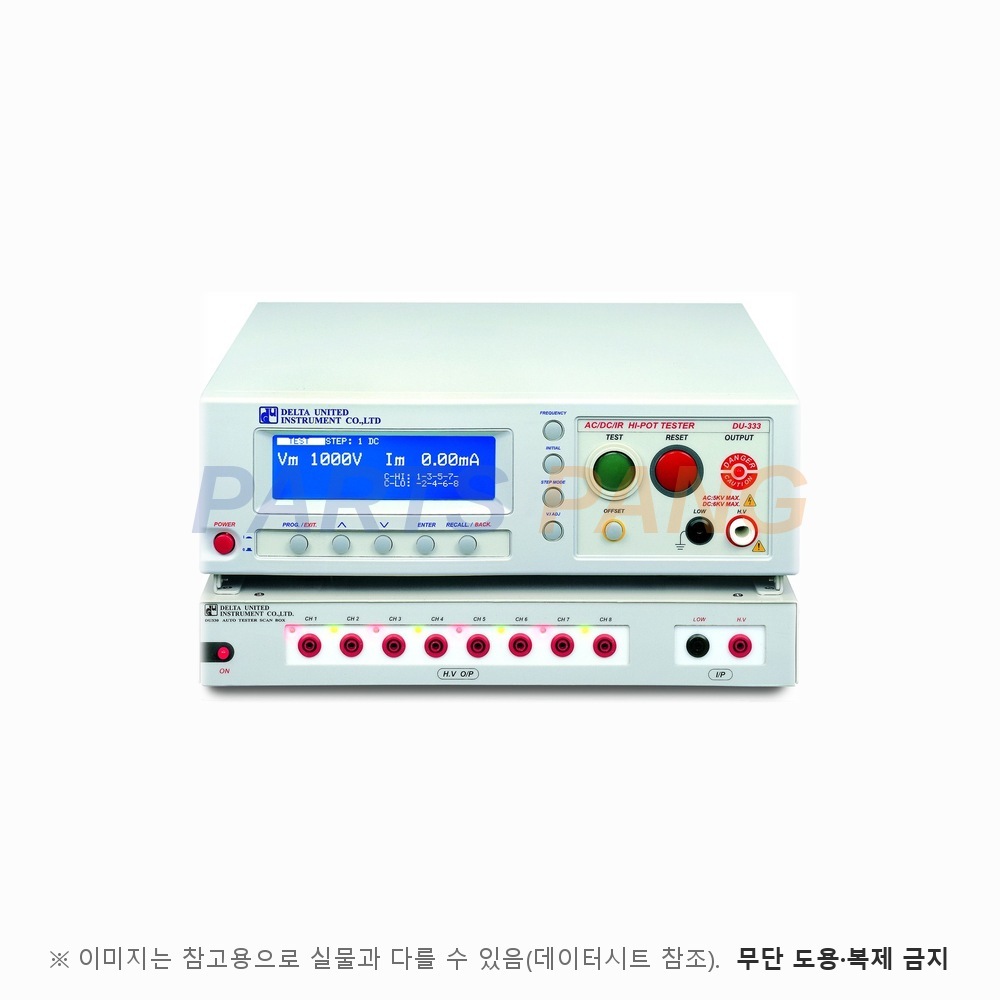

이 DU-333은 Delta United(대만)의 프로그래머블 AC/DC 내전압·절연저항 시험기로, 8개 출력 포트(±위상) 스캔 시험을 갖춘 다점 시험용 모델입니다. 절연저항 기능이 기본 장착되어 한 번의 연결로 여러 단자 간 시험을 자동 진행합니다.

시험 종류

AC·DC 내전압, 절연저항, 스캔

AC 시험 전압

0.1 ~ 5 kV

DC 시험 전압

0.1 ~ 6 kV

4자리 디지털 설정, 10 V 단위

최대 전류

AC 15.00 mA / DC 7.50 mA

절연저항 범위

1 ~ 9,999 MΩ

기본 장착, 시험 전압 DC 100 ~ 1,000 V

인터페이스

9핀 D형 리모트, 릴레이 출력

RS-232 카드 Cr33-RS00 옵션

전압 정확도

±(읽음값 1% + 5 digits)

전압 변동률

1% + 5 V 이하

전류 정확도

±(읽음값 1.5% + 5 digits)

판정 정확도

±(설정값 1% + 50 µA)

출력 파형

정현파 50 / 60 Hz 선택

IR 정확도

500 V 이상 1~1,000 MΩ ±5%

1,001~9,999 MΩ ±15%, 500 V 미만 ±10~15%

시험 시간

0.5 ~ 999.9 s, 0.1 s 단위

램프 업 시간

0.1 ~ 999.9 s, 0.1 s 단위

ARC 검출

AC 0.5 ~ 15 mA / DC 0.5 ~ 7.5 mA

판정

윈도 비교, PASS/FAIL 표시·경보

상한 0.10 ~ 15.00 mA, 하한 0.05 ~ 7.50 mA

메모리

99조 × 9스텝

출력 차단 시간

0.4 ms 미만

디스플레이

240 × 64 그래픽 LCD

인터록

단자 단락 시에만 시험 전압 출력

스캔 시험

8포트 출력, ±위상 지정

전원

A·B·C·D 입력 사양 중 택일

A 90~110 V, B 104~125 V, C 194~236 V, D 207~250 V

소비 전력

무부하 70 VA 미만

정격 부하 시 300 VA 이상

동작 환경

0 ~ 40℃, 20 ~ 80% RH

크기 (W×H×D)

365 × 160 × 350 mm

무게

약 15 kg

DU-331/332/333은 같은 문서의 계열로, DU-331은 AC 전용, DU-332는 DC 6 kV와 절연저항 옵션이 더해지고, DU-333은 절연저항 기본 장착에 8포트 스캔 출력을 갖춘 모델입니다.
