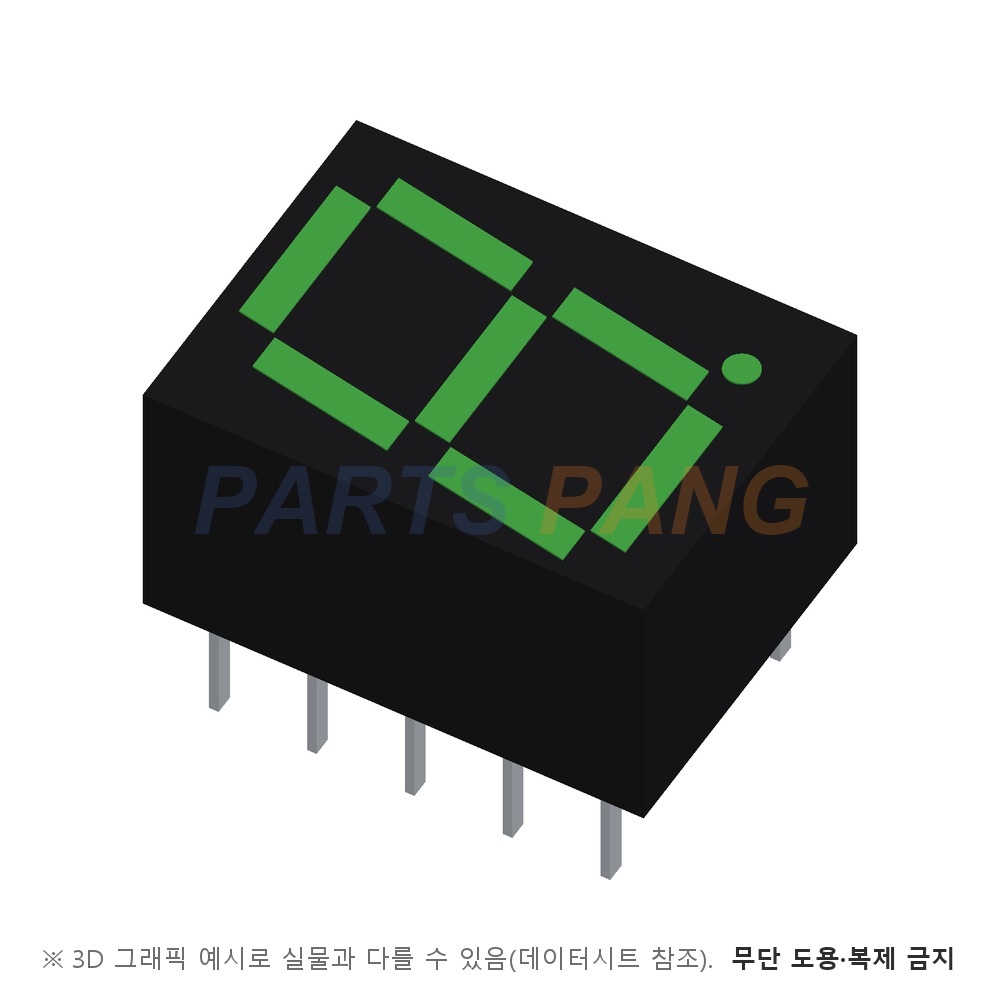

LA-401MN 은 ROHM 의 1자리 녹색 LED 숫자 표시기 입니다. LA-401 D/N 계열의 녹색 · 캐소드 공통 품번으로 에폭시 수지로 감싼 글자 높이 10.16mm 한 자리 표시기입니다. 작은 한 자리 숫자 표시기 수요에 맞춰 개발된 계열로 몸통 표면은 검은색이고 세그먼트는 발광색으로 착색돼 있습니다. 녹색 판의 표준 광도는 IF 10mA 에서 16mcd 이고 색마다 애노드 공통 D 와 캐소드 공통 N 판이 있습니다.

자릿수

1자리

문서 제목이 Single Digit 숫자 표시기다 · a ~ g 세그먼트와 소수점 D.P 로 한 글자를 표시한다

문자 높이

10.16mm

특징 목록의 글자 높이다 · 외형 도면상 글자는 10° 기울어져 있다

발광색

녹색 · 피크 파장 563nm

IF 10mA 기준 표준값이고 스펙트럼 반치폭은 40nm 다 · 이 문서는 주파장 없이 피크 파장만 규정한다

공통 극성

캐소드 공통

선택 가이드의 Cathode 행 품번이다 · 1번과 6번 핀이 공통 단자이고 7번 핀이 D.P 다

순방향전압 VF

2.1V (Typ) · 2.8V (Max)

IF 10mA 기준이다 · 역방향 전류는 VR 3V 에서 최대 100µA 다

순방향전류

20mA

절대 최대 정격이며 표에 세그먼트당 값인지는 따로 적혀 있지 않다 · 피크 순방향 전류는 펄스 폭 1ms · 듀티 1/5 조건에서 60mA 다

발광강도

최소 5.6mcd · 표준 16mcd

IF 10mA 기준이다 · 광도 순위는 L 5.6 ~ 11mcd 부터 Q 36 ~ 71mcd 까지 5단계이고 마지막 순위 상한은 괄호 속 참고값이다

허용 손실 PD

480mW

세그먼트당 PD/seg 60mW · Ta=25℃

역방향 한계

5V

온도 한계

동작 -25~+75℃ / 보관 -30~+85℃

피크 순전류

60mA

펄스 폭 1ms · 듀티 1/5

패키지

LA-401 D/N 10핀

특징 목록 기준 폭 9.6mm · 높이 13.0mm · 두께 7.0mm 다

실장

삽입실장

핀 10개가 몸통 아래 두 줄로 나오는 스루홀 부품이다 · 리드 간격은 도면 기준 2.54mm 다포장 단위 수량은 데이터시트에 적혀 있지 않다

같은 계열은 적 · 고휘도 적 · 고휘도 주황 · 고휘도 황 · 녹색 다섯 가지 판이고 발광 재료로 GaAsP on GaP · AlGaInP · GaP 가 쓰였다고 적혀 있습니다. 녹색 판은 소비 전력 480mW · 순방향 전류 20mA 로 적색 판의 320mW · 15mA 보다 정격이 큽니다.
