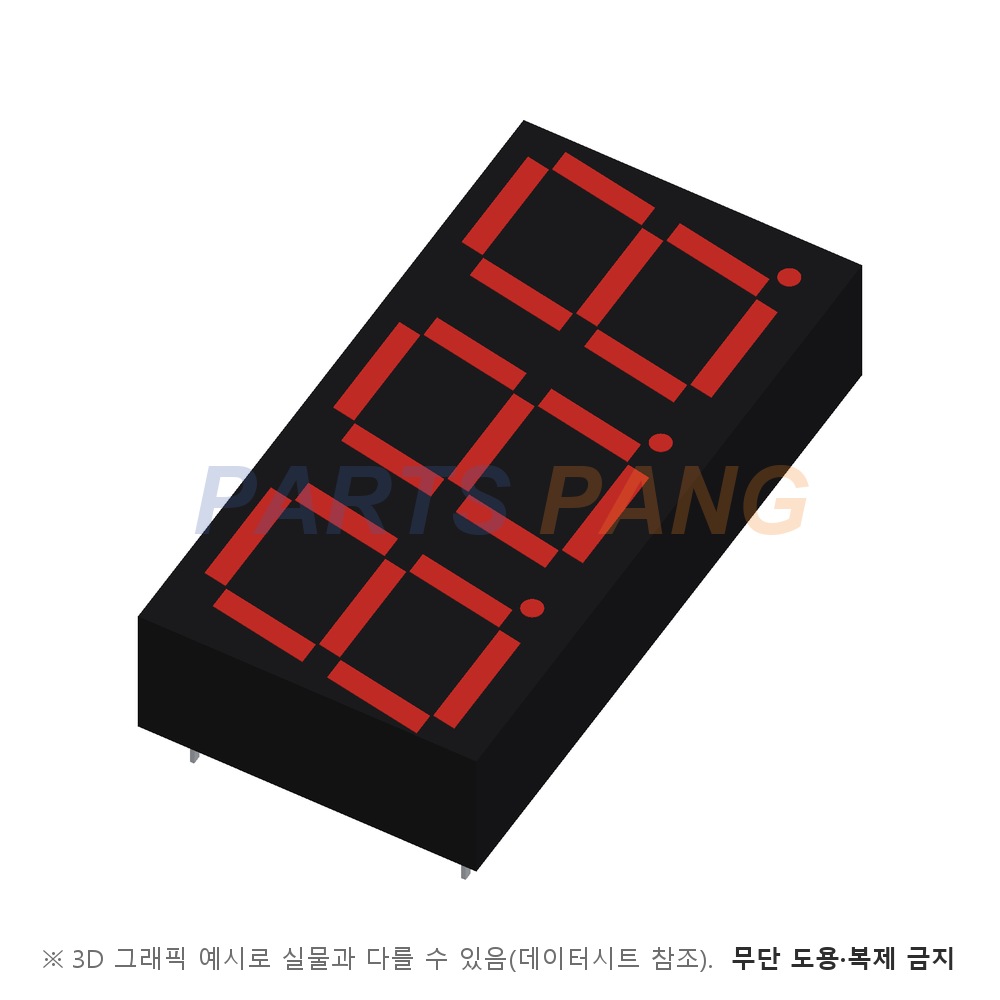

LB-603VF 은 ROHM 의 3자리 적색 고효율 LED 숫자 표시기 입니다. LB-603 FP 계열의 적색 · 애노드 공통 품번으로 GaAsP on GaP 적색 칩을 에폭시 수지에 담은 글자 높이 14.3mm 세 자리 표시기입니다. 여러 자리 숫자 표시 수요에 맞춰 설계된 계열로 고효율 반사판을 써서 밝고 또렷한 표시를 낸다고 적혀 있습니다. 몸통 표면은 검은색이고 세그먼트는 발광색으로 칠해져 있으며 적 · 녹색마다 애노드 공통 F 와 캐소드 공통 P 판이 있습니다.

자릿수

3자리

문서 제목이 three-digit 숫자 표시기다 · 자리마다 a ~ g 세그먼트와 소수점을 따로 갖는다

문자 높이

14.3mm

특징 목록의 글자 높이다 · 외형 도면상 글자는 10° 기울어져 있다

발광색

적색 · 피크 파장 650nm

IF 10mA 기준 표준값이고 스펙트럼 반치폭은 40nm 다 · 이 문서는 주파장 없이 피크 파장만 규정한다

공통 극성

애노드 공통

선택 가이드의 Anode 행 품번이다 · 1자리 공통은 3번 · 26번 핀이고 2자리는 19번 · 3자리는 18번 핀이다

순방향전압 VF

2.0V (Typ) · 2.8V (Max)

IF 10mA 기준이다 · 역방향 전류는 VR 3V 에서 최대 100µA 다

순방향전류

15mA

절대 최대 정격이며 표에 세그먼트당 값인지는 따로 적혀 있지 않다 · 피크 순방향 전류는 펄스 폭 1ms · 듀티 1/5 조건에서 60mA 다

발광강도

최소 5.6mcd · 표준 16mcd

IF 10mA 기준이다 · 광도 순위는 L 5.6 ~ 11mcd 부터 Q 36 ~ 71mcd 까지 5단계이고 마지막 순위 상한은 괄호 속 참고값이다

허용 손실 PD

960mW

세그먼트당 PD/seg 40mW · Ta=25℃

역방향 한계

5V

온도 한계

동작 -25~+75℃ / 보관 -30~+85℃

피크 순전류

60mA

펄스 폭 1ms · 듀티 1/5

패키지

LB-603 FP 28핀

외형 도면 기준 폭 37.5mm · 높이 18.0mm · 두께 8.0mm 다

실장

삽입실장

핀 28개가 열네 개씩 두 줄로 나오는 스루홀 부품이다 · 리드 간격은 도면 기준 2.54mm 다포장 단위 수량은 데이터시트에 적혀 있지 않다

이 계열은 적색과 녹색 두 가지이고 발광 재료는 적색이 GaAsP on GaP · 녹색이 GaP 로 적혀 있습니다. 적색 판은 소비 전력 PD 960mW · 순방향 전류 15mA, 녹색 판은 1440mW · 20mA 입니다.
