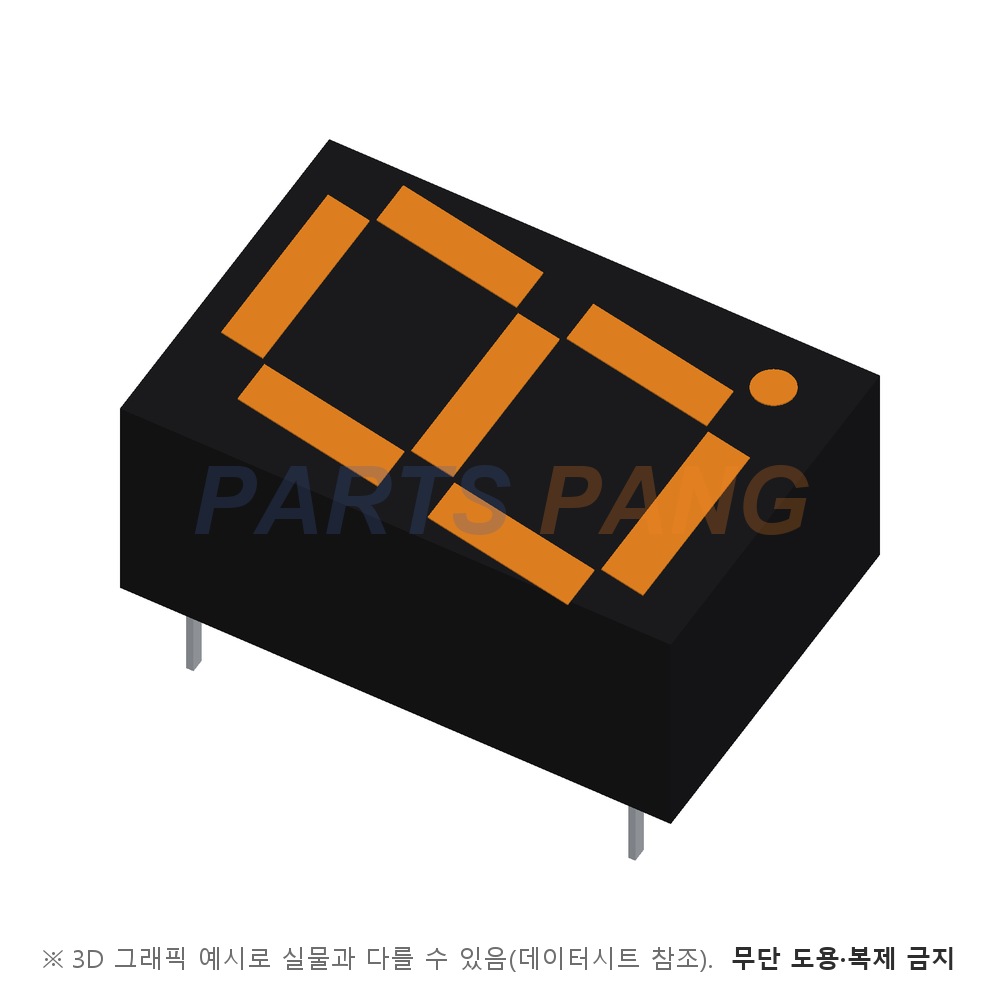

LA-601EL 은 ROHM 의 1자리 주황색 고휘도 LED 숫자 표시기 입니다. LA-601 B/L 계열의 고휘도 주황색 · 캐소드 공통 품번으로 에폭시 수지로 감싼 글자 높이 14.6mm 한 자리 표시기입니다. 몸통 표면은 검은색이고 세그먼트는 발광색으로 착색돼 있으며 색마다 애노드 공통 B 와 캐소드 공통 L 판이 있습니다. 고휘도 판은 순방향 전류 정격이 25mA 로 일반 적 · 녹색 판보다 크고 피크 순방향 전류는 더 짧은 펄스 조건으로 규정됩니다.

자릿수

1자리

문서 제목이 Single Digit 숫자 표시기다 · a ~ g 세그먼트와 소수점 D.P 로 한 글자를 표시한다

문자 높이

14.6mm

특징 목록의 글자 높이다 · 외형 도면상 글자는 10° 기울어져 있다

발광색

주황색 고휘도 · 피크 파장 610nm

표에 별표가 붙어 있어 주석대로 IF 20mA 기준 값이고 스펙트럼 반치폭은 17nm 다 · 이 문서는 주파장 없이 피크 파장만 규정한다

공통 극성

캐소드 공통

선택 가이드의 Cathode 행 품번이다 · 3번과 8번 핀이 공통 단자이고 5번 핀이 D.P 다

순방향전압 VF

2.05V (Typ) · 2.6V (Max)

별표 각주가 지정한 IF 20mA 조건이다 · 역방향 전류는 VR 3V 에서 최대 100µA 다

순방향전류

25mA

절대 최대 정격이며 표에 세그먼트당 값인지는 따로 적혀 있지 않다 · 피크 순방향 전류는 펄스 폭 0.1ms · 듀티 1/10 조건에서 50mA 다

발광강도

최소 36mcd · 표준 90mcd

IF 10mA 기준이다 · 광도 순위는 Q 36 ~ 71mcd 부터 U 220 ~ 450mcd 까지 5단계이고 마지막 순위 상한은 괄호 속 참고값이다

허용 손실 PD

520mW

세그먼트당 PD/seg 65mW · Ta=25℃

역방향 한계

5V

온도 한계

동작 -25~+75℃ / 보관 -30~+85℃

피크 순전류

50mA

펄스 폭 0.1ms · 듀티 1/10

패키지

LA-601 B/L 10핀

특징 목록 기준 폭 12.5mm · 높이 19.0mm · 두께 8.0mm 다

실장

삽입실장

핀 10개가 다섯 개씩 두 줄로 나오는 스루홀 부품이다 · 리드 간격은 도면 기준 2.54mm 다포장 단위 수량은 데이터시트에 적혀 있지 않다

같은 계열은 적 · 고휘도 적 · 고휘도 주황 · 고휘도 황 · 녹색 다섯 가지 판이고 발광 재료로 GaAsP on GaP · AlGaInP · GaP 가 쓰였다고 적혀 있습니다. 고휘도 판 세 가지는 소비 전력 520mW · 세그먼트당 65mW 로 같고 적 · 녹색 판은 480mW · 60mW 입니다.
