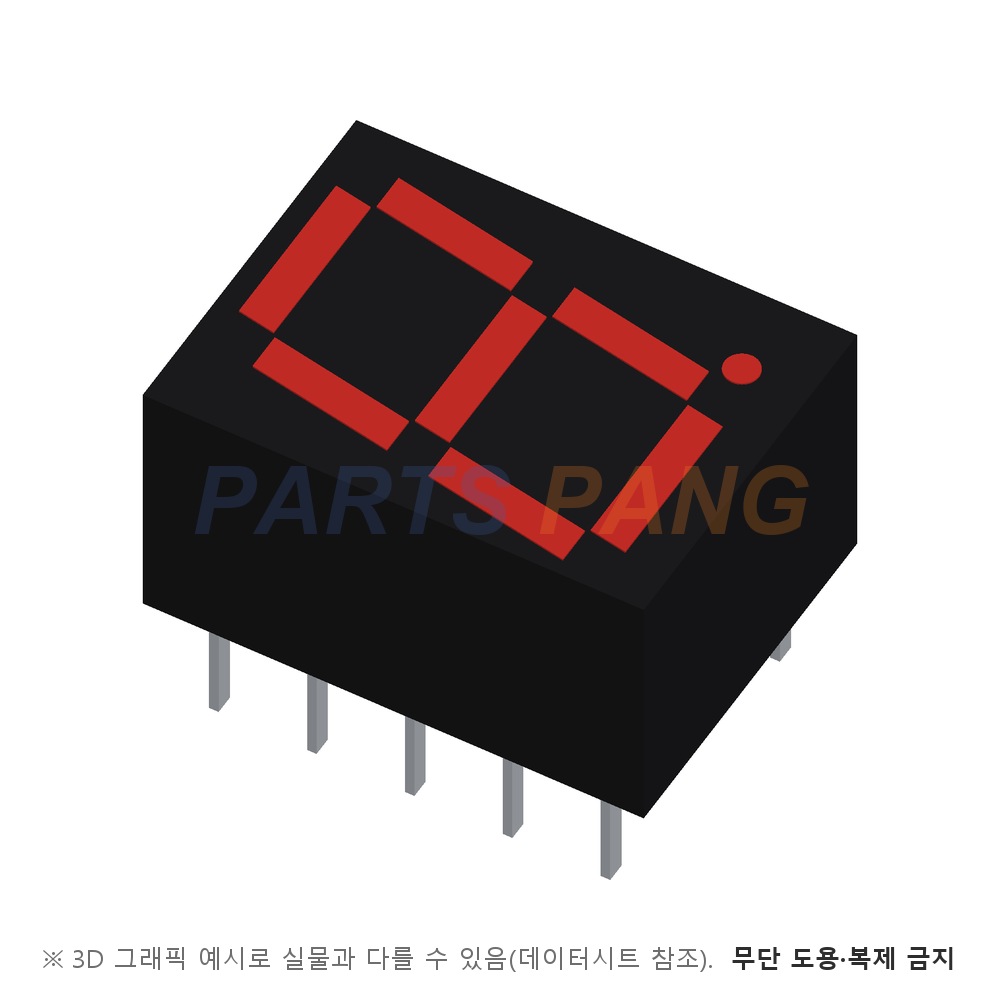

LAP-401VN 은 ROHM 의 1자리 적색 고휘도 LED 숫자 표시기 입니다. LAP-401 D/N 계열의 적색 · 캐소드 공통 품번으로 ROHM 자체 4원소 AlGaInP 고휘도 칩을 쓴 글자 높이 10.16mm 한 자리 표시기입니다. 적색 판의 표준 광도는 IF 10mA 에서 36mcd 이고 기존 제품과 같은 밝기를 1/10 전류로 낼 수 있다고 문서에 적혀 있습니다. 세그먼트 사이 빛 샘이 거의 없고 색마다 애노드 공통 D 와 캐소드 공통 N 판이 있습니다.

자릿수

1자리

문서 제목이 Single Digit 숫자 표시기다 · a ~ g 세그먼트와 소수점 D.P 로 한 글자를 표시한다

문자 높이

10.16mm

특징 목록의 글자 높이다 · 한 줄짜리 숫자 표시기로 소개돼 있다

발광색

적색 · 피크 파장 650nm

IF 10mA 기준 표준값이고 스펙트럼 반치폭은 20nm 다 · 이 문서는 주파장 없이 피크 파장만 규정한다

공통 극성

캐소드 공통

선택 가이드의 Cathode 행 품번이다 · 1번과 6번 핀이 공통 단자이고 7번 핀이 D.P 다

순방향전압 VF

1.9V (Typ) · 2.6V (Max)

IF 10mA 기준이다 · 역방향 전류는 VR 3V 에서 최대 100µA 다

순방향전류

20mA

절대 최대 정격이며 표에 세그먼트당 값인지는 따로 적혀 있지 않다 · 피크 순방향 전류는 펄스 폭 1ms · 듀티 1/5 조건에서 60mA 다

발광강도

최소 14mcd · 표준 36mcd

IF 10mA 기준이다 · 광도 순위는 N 14 ~ 28mcd 부터 S 90 ~ 180mcd 까지 5단계이고 마지막 순위 상한은 괄호 속 참고값이다

허용 손실 PD

448mW

세그먼트당 PD/seg 56mW · Ta=25℃

역방향 한계

5V

온도 한계

동작 -25~+75℃ / 보관 -30~+85℃

피크 순전류

60mA

펄스 폭 1ms · 듀티 1/5

패키지

LAP-401 D/N 10핀

외형 도면 기준 폭 9.6mm · 높이 13.0mm · 두께 7.0mm 다

실장

삽입실장

핀 10개가 몸통 아래 두 줄로 나오는 스루홀 부품이다 · 리드 간격은 도면 기준 2.54mm 다포장 단위 수량은 데이터시트에 적혀 있지 않다

같은 계열은 적 · 주황 · 황 · 녹 네 가지 색이고 적색 판은 피크 파장 650nm 로 가장 깁니다. 소비 전력 448mW · 세그먼트당 56mW 정격은 색마다 같습니다. 방사선 내성 설계가 아니며 높은 신뢰성이 필요한 용도는 ROHM 과 먼저 협의하라고 안내합니다.
