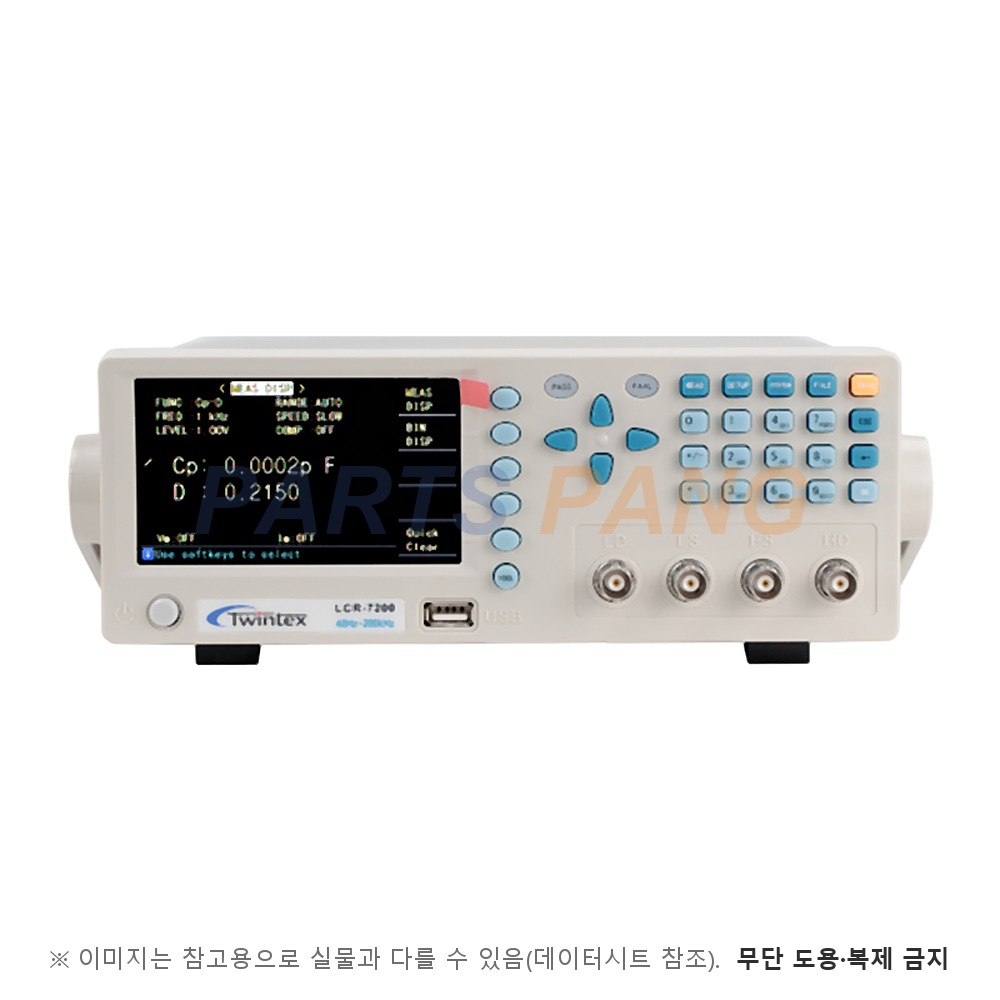

LCR-7200 임피던스 측정기

벤치형 LCR 미터/측정 주파수 40Hz~200kHz 41점/기본 정확도 0.1%/측정 레벨 0.05V ~ 1V/5-bin 비교 판정/RS-232/USB HOST/HANDLER/4.3인치 LCD

상품코드: LCR-7200_TWX
제조사: TWINTEX
배송정보: 발주출고발주 후 보통 3~7일 내 출고 (영업일 기준)발주출고 상품의 출고일은 제품과 제조사·유통사 재고, 수입·통관 일정에 따라 달라질 수 있습니다. 늦어지는 것이 확인되면 1영업일 안에 새 출고 예정일을 안내드리며, 이 경우에는 무료로 취소하실 수 있습니다. 발주출고 상품은 주문 확인 후 공급사 발주가 진행되므로, 그 밖의 단순 변심에 의한 주문취소·반품은 발주 진행 이후 제한될 수 있습니다.
문서: LCR7000·LCR7000A 시리즈 카탈로그TWINTEX 공식 사이트에서 받으실 수 있습니다
필요한 자료가 없나요? 자료 요청

판매가 (VAT 별도/포함)1,352,400원(1,487,640원)

합계 1,352,400원 (VAT포함 1,487,640원)

1,352,400원

세금계산서 발행(무통장입금)·안전 거래

상세 정보

개요

이 LCR-7200은 Twintex LCR7000 계열의 벤치형 디지털 LCR 미터입니다. 측정 주파수 40Hz~200kHz 41점·기본 정확도 0.1%로 수동 부품의 입고 검사·생산 선별·실험실 측정에 쓰입니다.

주요 사양

측정 항목: |Z|·|Y|·C·L·X·B·R·G·D·Q·θ
측정 주파수: 40Hz ~ 200kHz (41점)
기본 정확도: 0.1%
형태: 벤치형
인터페이스: RS-232·USB HOST·HANDLER
측정 신호 레벨: 0.05V ~ 1V; 레벨 정확도 5%
신호원 출력 임피던스: 30Ω·100Ω
측정 속도: 최대 30회/s; Fast · 1kHz 이상 · Medium 10회 · Slow 3회

기능

등가회로: 직렬·병렬
보정: Open·Short·Load
트리거: Internal·Manual·External·BUS
비교 판정: 5-bin
리스트 모드: 10스텝
측정 단자: 5단자
|Z| 표시 범위: 0.01mΩ ~ 99.999MΩ
C 표시 범위: 0.0001pF ~ 9.9999F
L 표시 범위: 0.0001µH ~ 999.99H
저장: 내부 100세트 · USB 메모리 500세트
디스플레이: 4.3인치 LCD 5자리

전원·기계

전원: AC 110/220V ±10%, 47~63Hz
소비 전력: 30VA 이하
크기 (W×H×D): 265 × 100 × 340 mm
무게: 약 3.5kg
사용 환경: 0~40℃, 80%RH 이하

참고

LCR7000 계열은 측정 주파수로 갈립니다 — LCR-7010(4점, 10kHz까지)·LCR-7030(6점, 30kHz까지)·LCR-7200(41점, 200kHz까지). LCR-7200은 계열 최상위로 측정 레벨을 0.05V~1V로 고를 수 있고 5-bin 비교 판정을 갖췄습니다. 기본 구성품은 4단자 켈빈 클립 리드·RS-232 케이블·전원선·매뉴얼입니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

측정 레벨을 낮출 수 있습니다

LCR-7200은 측정 신호를 0.05V~1V로 고를 수 있습니다. 전압 의존성이 큰 고유전율 MLCC는 데이터시트 시험 레벨에 맞춰 재셔야 표기 용량과 비교가 됩니다.

200kHz까지 41점

40Hz~200kHz 사이 41개 고정 주파수에서만 측정합니다. 원하는 주파수가 목록에 없으면 가장 가까운 점을 쓰시고, 임의 주파수가 필요하면 LCR7000A 계열을 검토하시기 바랍니다.

5-bin 선별

5-bin 비교 판정과 HANDLER 단자로 선별 지그와 연동됩니다. 절대 편차·백분율 편차 표시를 같이 쓰시면 허용오차 판정이 쉬워집니다.
