LCR-7300A 임피던스 측정기

벤치형 LCR 미터/측정 주파수 12Hz~300kHz/기본 정확도 0.05%/DCR 측정/DC 바이어스 0V/1.5V/2V/10 bins 비교 판정/RS-232/USB/HANDLER

상품코드: LCR-7300A_TWX
제조사: TWINTEX
배송정보: 발주출고발주 후 보통 3~7일 내 출고 (영업일 기준)발주출고 상품의 출고일은 제품과 제조사·유통사 재고, 수입·통관 일정에 따라 달라질 수 있습니다. 늦어지는 것이 확인되면 1영업일 안에 새 출고 예정일을 안내드리며, 이 경우에는 무료로 취소하실 수 있습니다. 발주출고 상품은 주문 확인 후 공급사 발주가 진행되므로, 그 밖의 단순 변심에 의한 주문취소·반품은 발주 진행 이후 제한될 수 있습니다.
문서: LCR7000·LCR7000A 시리즈 카탈로그TWINTEX 공식 사이트에서 받으실 수 있습니다
필요한 자료가 없나요? 자료 요청

판매가 (VAT 별도/포함)2,597,000원(2,856,700원)

합계 2,597,000원 (VAT포함 2,856,700원)

2,597,000원

세금계산서 발행(무통장입금)·안전 거래

상세 정보

개요

이 LCR-7300A은 Twintex LCR7000A 계열의 정밀 벤치형 LCR 미터입니다. 측정 주파수 12Hz~300kHz를 0.1mHz 단위로 설정하고 기본 정확도 0.05%로 수동 부품의 입고 검사·생산 선별에 쓰입니다.

주요 사양

측정 항목: |Z|·|Y|·C·L·X·B·R·G·D·Q·θ·DCR
측정 주파수: 12Hz ~ 300kHz; 최소 설정 단위 0.1mHz
기본 정확도: 0.05%
형태: 벤치형
인터페이스: RS-232·USB HOST·HANDLER; 이어폰·풋 페달 단자 · GPIB 옵션
측정 신호 레벨: 5mV ~ 2Vrms; 정확도 10% · 최대 시험 전류 20mA
정레벨 모드: 5mV ~ 1Vrms; 정확도 6%
측정 속도: 최대 75회/s; Fast · 1kHz 이상 · Medium 12회 · Slow 3회

기능

DC 바이어스: 0V·1.5V·2V; 정확도 1%
신호원 출력 임피던스: 30Ω·100Ω·10/100·10/CC
등가회로: 직렬·병렬
보정: Open·Short·Load
트리거: Internal·Manual·External·BUS
비교 판정: 10 bins + AUX 1; 9 pass · 1 fail
리스트 모드: 10스텝
C 표시 범위: 0.00001pF ~ 9.99999F
DCR 표시 범위: 0.001mΩ ~ 99.9999MΩ
디스플레이: 4.3인치 LCD 6자리; 480×272

전원·기계

전원: AC 110/220V ±10%, 47~63Hz
소비 전력: 50VA 이하
크기 (W×H×D): 265 × 100 × 340 mm
무게: 약 4.5kg
사용 환경: 0~40℃, 80%RH 이하

참고

LCR7000A 계열은 최대 측정 주파수로 LCR-7100A(100kHz)·7200A(200kHz)·7300A(300kHz)·7500A(500kHz)가 갈리고 나머지 사양은 같습니다. LCR-7300A는 300kHz까지 측정합니다.

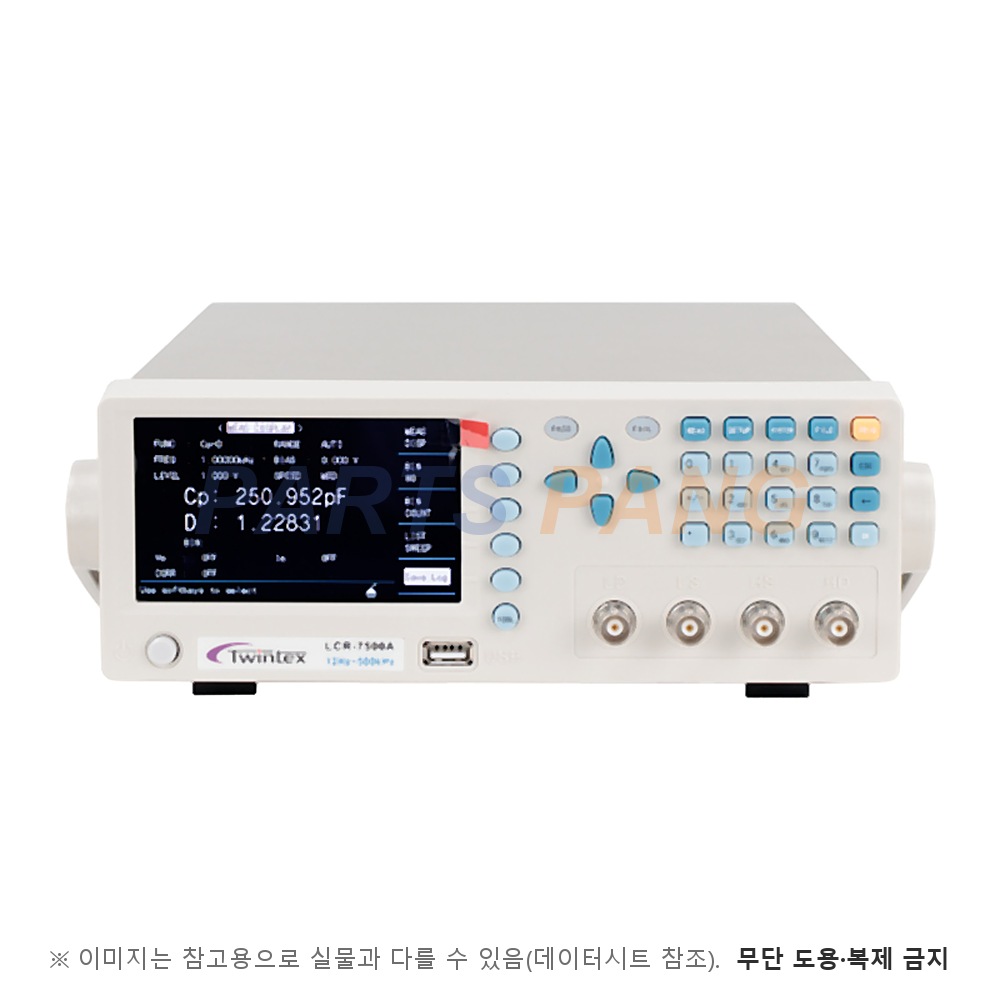

대표 사진은 같은 외형의 LCR-7500A 사진입니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

주파수를 실제 동작점에 맞추세요

LCR-7300A은 12Hz~300kHz 범위를 0.1mHz 단위로 설정할 수 있습니다. 스위칭 전원용 인덕터·콘덴서는 실제 스위칭 주파수 근처에서 재셔야 회로에서의 값과 맞습니다.

내장 DC 바이어스는 0V·1.5V·2V뿐입니다

바이어스 전압이 세 단계(정확도 1%)로 고정입니다. 정격 전압 근처에서의 MLCC 용량 감소나 큰 직류 전류에서의 인덕터 포화는 이 장비 단독으로는 재기 어렵습니다.

정레벨 모드 활용

일반 모드는 최대 시험 전류 20mA 조건에서 레벨이 흔들릴 수 있습니다. 부품 양단 전압을 일정하게 둬야 할 때는 정레벨 모드(5mV~1Vrms, 정확도 6%)를 쓰시길 권합니다.
