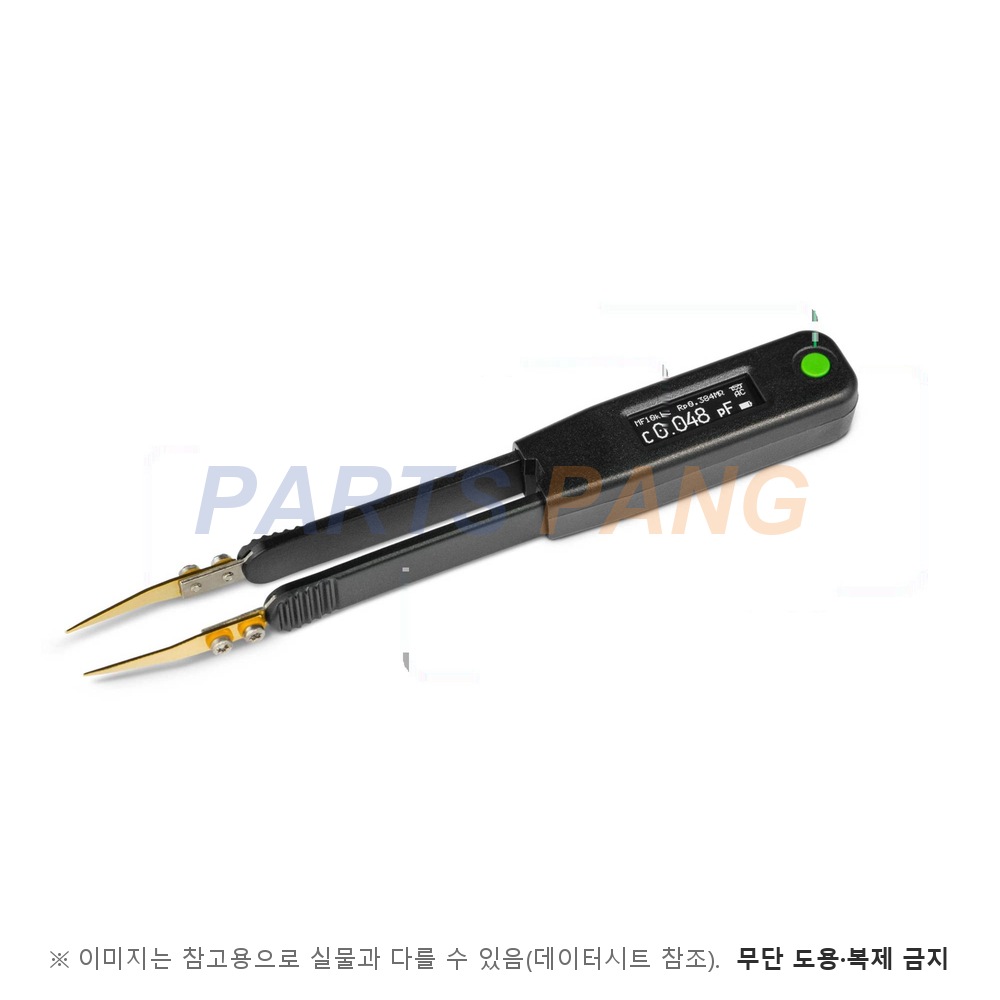

LCR-Elite2 임피던스 측정기

핀셋형 LCR 미터/시험 주파수 100 Hz/120 Hz/1 kHz/10 kHz/기본 정확도 R 0.2%/C 0.2%/L 0.4%/시험 전압 0.5 Vrms/L 0.3 µH~1 H/C 0.1 pF~5 mF/과전압 보호 ±48 Vdc/USB 충전

상품코드: LCR-Elite2_LCR
제조사: LCR Research
배송정보: 발주출고발주 후 보통 3~7일 내 출고 (영업일 기준)발주출고 상품의 출고일은 제품과 제조사·유통사 재고, 수입·통관 일정에 따라 달라질 수 있습니다. 늦어지는 것이 확인되면 1영업일 안에 새 출고 예정일을 안내드리며, 이 경우에는 무료로 취소하실 수 있습니다. 발주출고 상품은 주문 확인 후 공급사 발주가 진행되므로, 그 밖의 단순 변심에 의한 주문취소·반품은 발주 진행 이후 제한될 수 있습니다.
문서: LCR Elite2 제품 브로슈어(사양) · LCR Elite2 사용자 매뉴얼LCR Research 공식 사이트에서 받으실 수 있습니다
필요한 자료가 없나요? 자료 요청

판매가 (VAT 별도/포함)267,300원(294,030원)

합계 267,300원 (VAT포함 294,030원)

267,300원

세금계산서 발행(무통장입금)·안전 거래

상세 정보

개요

이 LCR Elite2는 LCR Research(캐나다) Elite 시리즈의 핀셋형 LCR 미터로, 탐침과 계측부를 한 몸에 넣어 SMD 부품을 집어서 바로 잽니다. 충전된 부품에 닿으면 자동으로 끊어 주는 Aegis 과전압 보호를 갖췄습니다.

주요 사양

측정 항목: R, L, C, Rs·Rp, D, Q
측정 주파수: 100 Hz, 120 Hz, 1 kHz, 10 kHz; 주파수 정확도 50 ppm
기본 정확도: R 0.2%, C 0.2%, L 0.4%
형태: 핀셋형 (트위저)
시험 전압: 0.5 Vrms; ±5% 사인파
신호원 임피던스: 100 Ω
저항 범위: 20 mΩ ~ 10 MΩ
정전용량 범위: 0.1 pF ~ 5 mF
인덕턴스 범위: 0.3 µH ~ 1 H

기능

과전압 보호: ±48 Vdc (±34 Vac); Aegis, 자동 차단 후 버튼으로 복귀
자동 모드: 위상각으로 R·L·C 자동 판별; ±5° 기준
자체 교정: 단락·개방, 30초 이내
조작: 단일 버튼, 클릭 단축 조작
탐침: 교체형 금도금 팁, 4선 차폐
교정: NIST 추적 교정 성적서 동봉

전원·기계

배터리: 3.7 V 180 mAh 리튬이온 폴리머; USB 충전 2.5시간 (typ.)
화면: 0.91인치 OLED, 128×32
크기 (L×W×H): 151 × 19 × 14.5 mm
무게: 30 g

참고

같은 회사의 Pro1 Plus는 100 kHz까지 5단 주파수, 0.2·0.5·1.0 Vrms 시험 전압, R 0.1% 정확도와 ESR·DCR·LED 시험을 갖춘 상위 모델입니다. Elite2는 측정을 R·L·C 중심으로 단순화하고 과전압 보호를 더한 현장형입니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

충전된 부품에도 견디지만 한계가 있습니다

Aegis 보호는 ±48 Vdc(±34 Vac)까지입니다. 그 이상 충전된 고압 콘덴서나 상용 전원 회로에는 대지 마시고 반드시 먼저 방전하시길 권합니다.

작은 인덕턴스는 하한부터 확인

인덕턴스 하한이 0.3 µH이고 1000 nH 레인지 정확도는 1.5% + 0.1 µH입니다. 수백 nH 이하 부품은 오프셋이 값만큼 커지니 Pro1 Plus 같은 100 kHz 장비를 쓰시는 게 맞습니다.

측정 전 자체 교정

팁을 단락·개방하는 자체 교정이 30초 안에 끝납니다. 작은 C·L을 재기 전이나 팁을 교체한 뒤에는 꼭 한 번 해 두시는 게 좋습니다.
