SD101AW-7-F 은 Diodes Incorporated 의 쇼트키 배리어 다이오드 입니다. 60V 내압에 매우 낮은 역방향 정전용량을 갖춘 소신호 다이오드입니다. 순방향 전압은 1.00V 이고 서지 순방향 전류는 2.0A 입니다. SOD-123 외형에 표면실장 방식이며 포장은 3,000개 테이프앤릴 입니다.

역방향 전압 VR

60V

반복 피크 역전압 VRRM 과 DC 차단 전압 기준이며 실효 역전압 VR(RMS) 은 42V 입니다

평균 정류 전류 Io

15mA

문서는 평균 정류 전류 대신 연속 순방향 전류 IFM 을 규정합니다

순방향 전압 VF

1.00V

IF 15mA 기준 최대값이며 IF 1.0mA 에서는 0.41V 입니다

역회복 시간 trr

1.0ns

IF 와 IR 이 각각 5.0mA · IRR 은 IR 의 0.1배 · 부하 저항 100Ω 조건의 최대값이며 총 정전용량은 VR 0V · 1.0MHz 에서 최대 2.0pF 입니다

정션 온도 TJ

-65~+125℃

동작 온도와 보관 온도를 하나의 범위로 규정합니다보관 온도 -65~+125℃ 로 동작 범위와 같습니다서지 순방향 전류 2.0A10µs 조건의 비반복 피크 순방향 서지 전류이며 1.0초 이하 조건에서는 50mA 입니다

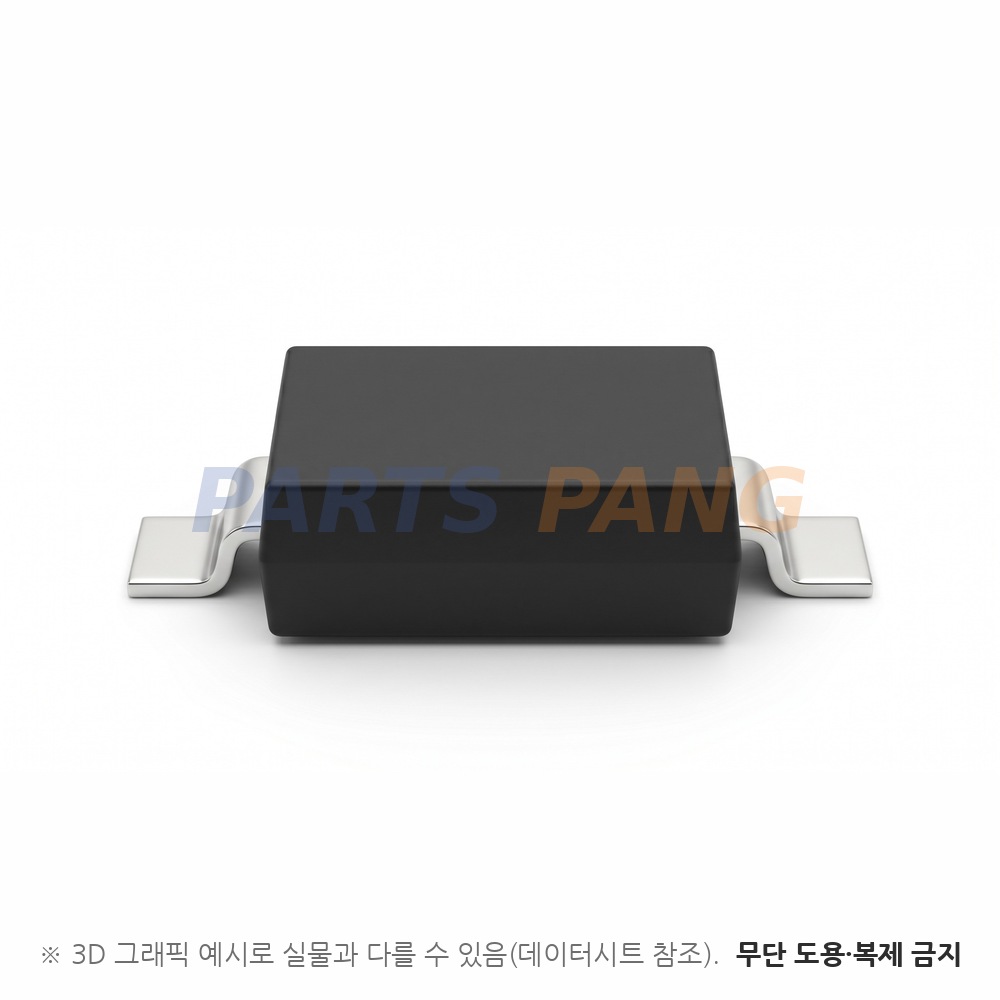

패키지

SOD-123

무게 약 0.01g 이며 캐소드 밴드로 극성을 표시합니다

실장

표면실장

포장은 3,000개 테이프앤릴

최소 역방향 항복 전압 V(BR)R 은 IR 10µA 에서 60V 이고 피크 역전류 IRM 은 VR 50V 에서 최대 200nA 입니다. 전력 손실 PD 는 400mW · 정션 대 주위 열저항은 300℃/W 이며 10,000개 릴 포장은 -13-F 접미로 공급됩니다.
