SD103CW-13-F 은 Diodes Incorporated 의 쇼트키 배리어 다이오드 입니다. 낮은 순방향 전압과 가드링 구조로 과도 전압에 대응합니다. 순방향 전압은 0.60V 이고 서지 순방향 전류는 1.5A 입니다. SOD-123 외형에 표면실장 방식이며 포장은 10,000개 테이프앤릴 입니다.

역방향 전압 VR

20V

반복 피크 역전압 VRRM 과 DC 차단 전압 기준이며 실효 역전압 VR(RMS) 은 14V 입니다

평균 정류 전류 Io

0.2A

제품 요약표 기준 평균 전류이며 연속 순방향 전류 IFM 은 350mA 로 규정됩니다

순방향 전압 VF

0.60V

IF 200mA 기준 최대값이며 IF 20mA 에서는 0.37V 입니다

역회복 시간 trr

6ns

IF 와 IR 이 각각 10mA · IRR 은 IR 의 0.1배 · 부하 저항 100Ω 조건의 대표값입니다

정션 온도 TJ

-55~+150℃

동작 온도와 보관 온도를 하나의 범위로 규정합니다보관 온도 -55~+150℃ 로 동작 범위와 같습니다서지 순방향 전류 1.5A1.0초 이하 비반복 피크 순방향 서지 전류입니다

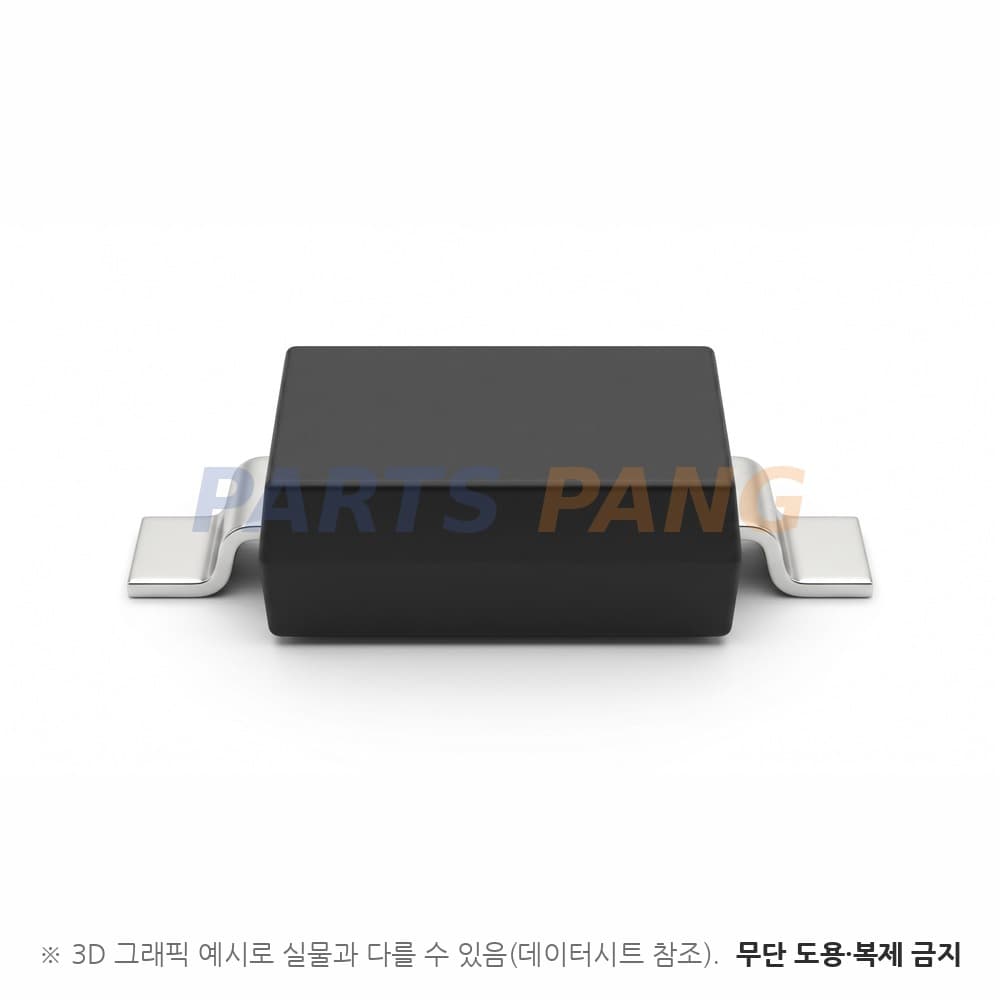

패키지

SOD-123

무게 약 0.01g 이며 캐소드 밴드로 극성을 표시합니다

실장

표면실장

포장은 10,000개 테이프앤릴

총 정전용량 CT 는 VR 0V · 1.0MHz 에서 대표 28pF 이고 역방향 항복 전압 V(BR)R 은 IR 100µA 에서 최소 20V 입니다. 본 품번은 같은 문서 세 등급 중 내압 20V 판이며 10,000개 릴(-13-F) 외에 3,000개 릴(SD103CW-7-F)도 있습니다.
