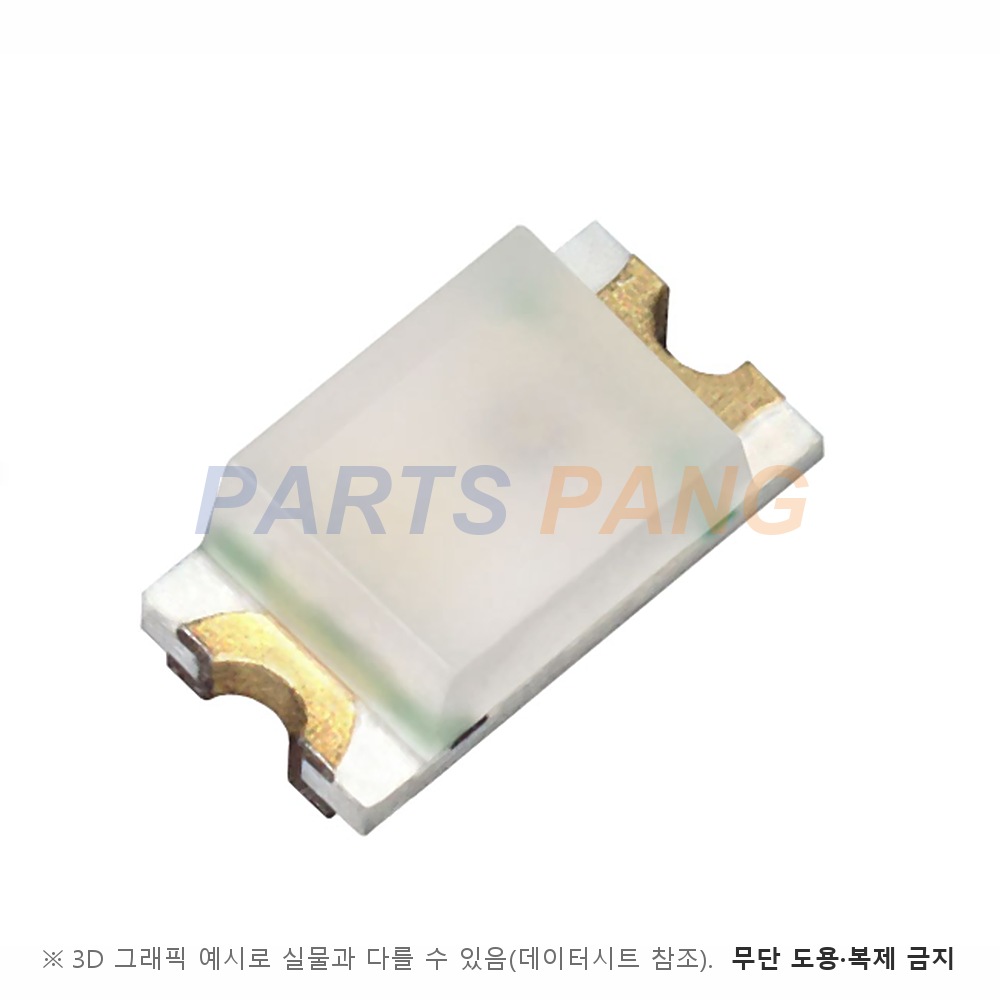

SMLD12BN1WT86 은 ROHM 의 1608 사이즈 청색 칩 LED (두께 0.55mm) 입니다. 1608 외형 SMLD12x 계열의 청색 품번으로 InGaN 칩을 유백색 확산 수지에 담았습니다. 같은 계열에 녹 · 청록 · 청 · 백색 판이 있고 이 품번은 470nm 청색 판입니다. 문서 첫머리에 85℃ · IF 20mA 로 1,000시간 켠 뒤에도 광도가 90% 넘게 남는다고 적혀 있습니다. 극성은 몸통의 캐소드 표시로 구분하며 실장 방향은 테이핑 코드로 정해집니다.

주파장(λd)

470nm (Typ)

IF 5mA 기준 표준값이다 · 최소와 최대는 규정돼 있지 않고 측정 공차는 ±1nm 다

색온도 CCT

해당 없음

단색을 내는 LED 라 색온도 규격이 없다 · 색은 파장으로 규정되며 색온도는 백색 LED 에만 쓰는 항목이다

발광강도

최소 14mcd · 표준 40mcd

IF 5mA 기준이다 · 순위는 K 3.6 ~ 5.6mcd 부터 Z 2200 ~ 3600mcd 까지 나뉜다

순방향전압 VF

2.9V (Typ)

IF 5mA 기준 표준값이다 · 역방향 전류는 VR 5V 에서 최대 10µA 다

순방향전류

20mA

절대 최대 정격이다 · 피크 순방향 전류는 듀티 1/10 · 1kHz 조건에서 100mA 다

시야각(2θ½)

데이터시트에 수치 없음

지향 특성 그래프만 실려 있고 반치각 수치는 규정돼 있지 않다 · 그래프로 보면 넓은 각으로 퍼진다 · 시야각이 설계 조건이면 제조사에 수치를 따로 요청한다

칩 재질

InGaN

계열 전 품번이 같은 재질 칩을 쓴다

렌즈

유백색 확산

품번의 수지 색 코드 W(Milky White)에 해당한다 · 수지 코드는 문서의 품번 체계표에서 확인한다

소비 전력은 66mW 다 역방향 전압 정격은 5V 다 동작 온도는 -40 ~ +100℃ 다 보관 온도는 -40 ~ +100℃ 다 절대 최대 정격은 순간이라도 넘으면 안 되는 한계값이다

패키지

1608

인치 코드는 0603 이고 몸통은 1.6mm × 0.8mm · 두께 0.55mm 다 · 극성은 몸통의 캐소드 표시로 구분한다표면실장 부품이고 테이핑 코드 T86 으로 릴당 3,000개씩 감겨 나온다 · 흡습 등급은 Level 3 이다

SMLD12x 계열은 1608 외형에 InGaN 칩만 쓰는 계열이고 녹색 판만 소비 전력이 70mW 로 다릅니다. 이 품번은 광도 순위를 지정하지 않은 기본 품번이며 반치각 수치 대신 지향 특성 그래프가 실려 있습니다. IPC/JEDEC J-STD-033 기준으로 방습 포장합니다. 리플로 납땜 온도 곡선과 개봉 후 보관 조건은 문서의 취급 주의 항목을 그대로 따르십시오.
