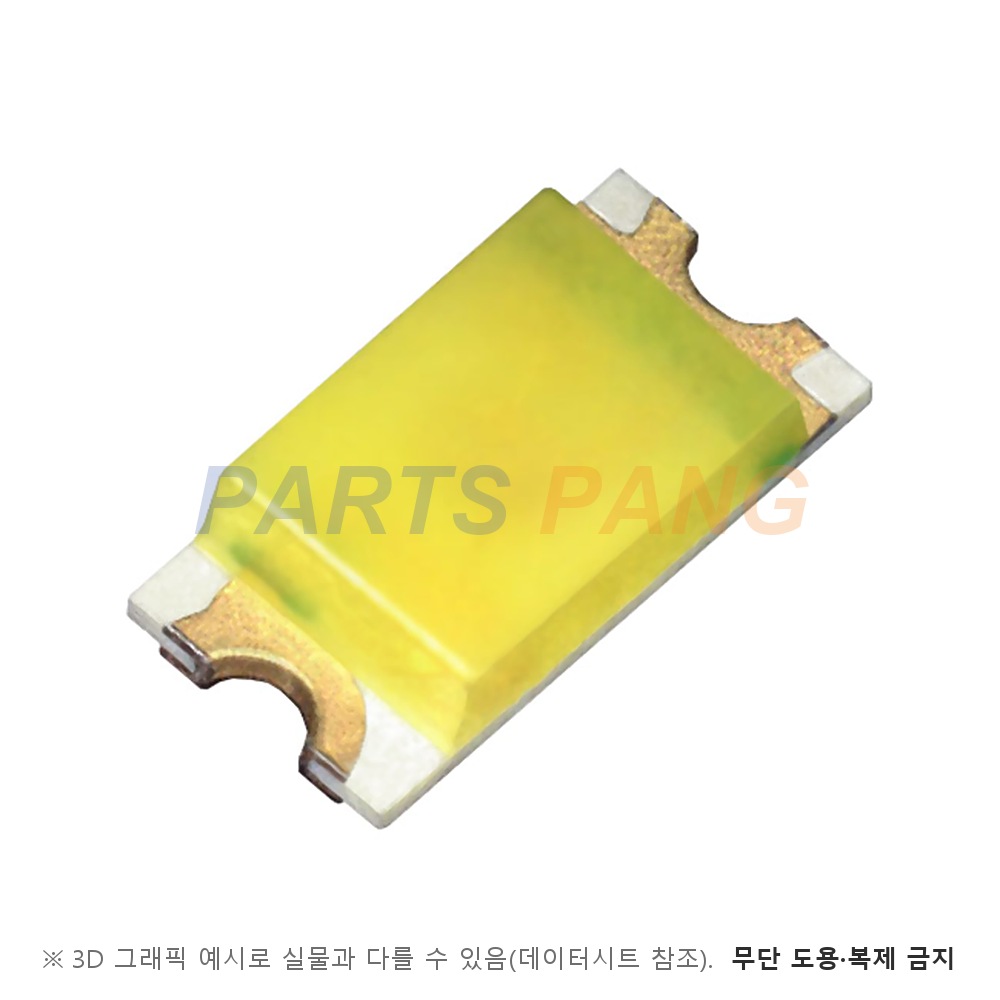

SMLEN3WBC8W1 은 ROHM 의 1608 사이즈 박형 백색 칩 LED (두께 0.36mm) 입니다. 형광체를 섞은 수지로 InGaN 칩을 덮어 백색을 내는 두께 0.36mm 박형 1608 칩 LED 입니다. 용도는 표시 장치 광원으로 적혀 있고 광도 순위 R · S · T 와 색도 순위 A · F · H · K 가 따로 나뉩니다. 흡습 등급은 Level 3 입니다. 극성은 몸통의 캐소드 표시로 구분하며 실장 방향은 테이핑 코드로 정해집니다.

주파장(λd)

해당 없음

백색 LED 라 주파장 대신 색도 좌표로 색을 규정한다 · 색도 좌표 측정 공차는 ±0.02 다

색온도 CCT

데이터시트에 규정 없음

색온도 대신 색도 좌표로 규정한다 · IF 5mA 에서 표준 좌표는 x 0.30 · y 0.30 이다

발광강도

최소 56mcd · 표준 120mcd

IF 5mA 기준이고 최대는 220mcd 다 · 순위는 R 56 ~ 90mcd 부터 T 140 ~ 220mcd 까지다

순방향전압 VF

2.9V (Typ)

IF 5mA 기준이고 범위는 2.5 ~ 3.3V 다 · 역방향 전류는 VR 5V 에서 최대 10µA 다

순방향전류

10mA

절대 최대 정격이다 · 피크 순방향 전류는 듀티 1/10 · 1kHz 조건에서 50mA 다

시야각(2θ½)

데이터시트에 수치 없음

지향 특성 그래프만 실려 있고 반치각 수치는 규정돼 있지 않다 · 그래프로 보면 넓은 각으로 퍼진다 · 시야각이 설계 조건이면 제조사에 수치를 따로 요청한다

칩 재질

InGaN

구조 · 재질표에 InGaN 칩과 금 본딩 와이어로 적혀 있다

렌즈

형광체 함유 에폭시

구조 · 재질표에 봉지 수지가 형광체와 에폭시 수지로 적혀 있다 · 재료 영향으로 수지 색이 달라 보여도 사용에는 문제가 없다고 적혀 있다

소비 전력은 33mW 다 역방향 전압 정격은 5V 다 동작 온도는 -40 ~ +85℃ 다 보관 온도는 -40 ~ +100℃ 다 최대 접합 온도는 100℃ 다 절대 최대 정격은 순간이라도 넘으면 안 되는 한계값이다

패키지

1608

외형 도면 기준 몸통은 1.6mm × 0.8mm · 두께 0.36mm 다 · 기판은 유리 에폭시다 · 극성은 몸통의 캐소드 표시로 구분한다표면실장 부품이고 테이핑 코드 1 로 릴당 5,000개씩 감겨 나온다 · 흡습 등급은 Level 3 이다

개당 무게는 약 0.0007g 이고 문서에 신뢰성 시험 결과표가 함께 실려 있습니다. 열저항은 접합부에서 납땜부까지 630℃/W · 주위까지 740℃/W 입니다. 반치각 수치 대신 지향 특성 그래프가 실려 있습니다. 리플로 납땜 온도 곡선과 개봉 후 보관 조건은 문서의 취급 주의 항목을 그대로 따르십시오.
