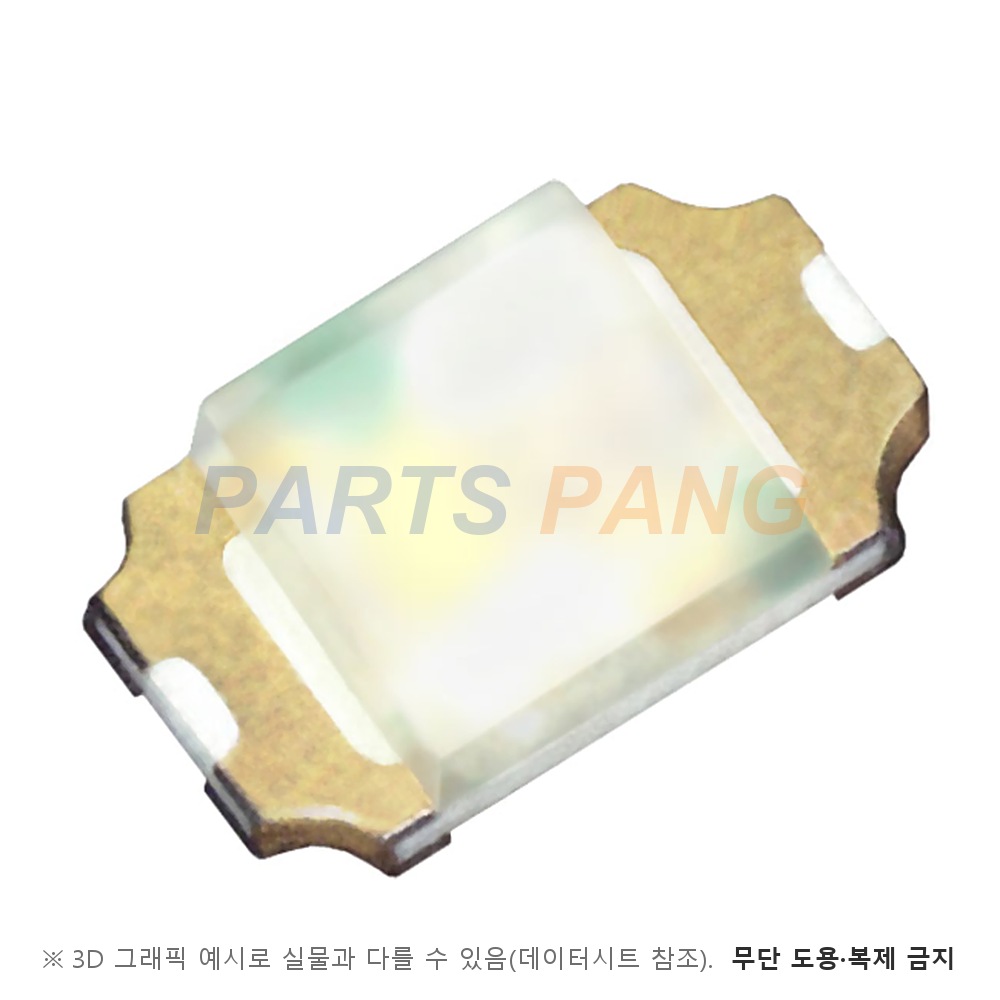

SML-P12VTT86RQ 은 ROHM 의 1006 사이즈 고휘도 적색 칩 LED (광도 순위 Q 판) 입니다. 1.0mm × 0.6mm 초소형 외형의 630nm 적색 칩 LED 에 특수 관리 기호 R 과 광도 순위 Q 를 붙인 표시 품번입니다. 광도 순위 Q 는 IF 20mA 에서 40 ~ 63mcd 구간이라 여러 개를 나란히 둘 때 밝기가 고르게 맞습니다. 이 문서는 반치각을 수치로 규정하며 흡습 등급은 Level 3 입니다. 극성은 몸통의 캐소드 표시로 구분하며 실장 방향은 테이핑 코드로 정해집니다.

주파장(λd)

630nm (Typ)

IF 20mA 기준 표준값이고 범위는 625 ~ 635nm · 측정 공차는 ±1nm 다

색온도 CCT

해당 없음

단색을 내는 LED 라 색온도 규격이 없다 · 색은 파장으로 규정되며 색온도는 백색 LED 에만 쓰는 항목이다

발광강도

최소 25mcd · 표준 60mcd

IF 20mA 기준이고 최대는 100mcd 다 · 품번 끝 순위 Q 는 40 ~ 63mcd 구간이다

순방향전압 VF

2.0V (Typ)

IF 20mA 기준이고 범위는 1.6 ~ 2.5V 다 · 역방향 전류는 VR 5V 에서 최대 10µA 다

순방향전류

20mA

절대 최대 정격이다 · 피크 순방향 전류는 듀티 1/10 · 1kHz 조건에서 100mA 다

시야각(2θ½)

130° · 145°

X-Y 방향은 130° · X'-Y' 방향은 145° 로 방향에 따라 퍼지는 폭이 다르다

칩 재질

AlGaInP

문서 구성 설명에 적색 AlGaInP 칩으로 적혀 있다

렌즈

투명 무색

문서 구성 설명에 투명 무색 수지(transparent colorless resin)로 적혀 있다

소비 전력은 50mW 다 역방향 전압 정격은 5V 다 동작 온도는 -40 ~ +85℃ 다 보관 온도는 -40 ~ +100℃ 다 절대 최대 정격은 순간이라도 넘으면 안 되는 한계값이다

패키지

1006

문서 특징란 기준 몸통은 1.0 × 0.6 × 0.2mm 이고 상면 발광형이다 · 극성은 캐소드 표시로 구분한다표면실장 부품이고 테이핑 코드 T86 으로 릴당 5,000개씩 감겨 나온다 · 흡습 등급은 Level 3 이다

스위치 백라이트와 표시등 · 기능 표시 · 디자인 조명용으로 소개된 품번입니다. 개당 무게는 약 0.0002035g 이고 문서에 신뢰성 시험 결과표가 함께 실려 있습니다. 연결 문서는 2025년 개정판 개별 규격서입니다. 리플로 납땜 온도 곡선과 개봉 후 보관 조건은 문서의 취급 주의 항목을 그대로 따르십시오.
