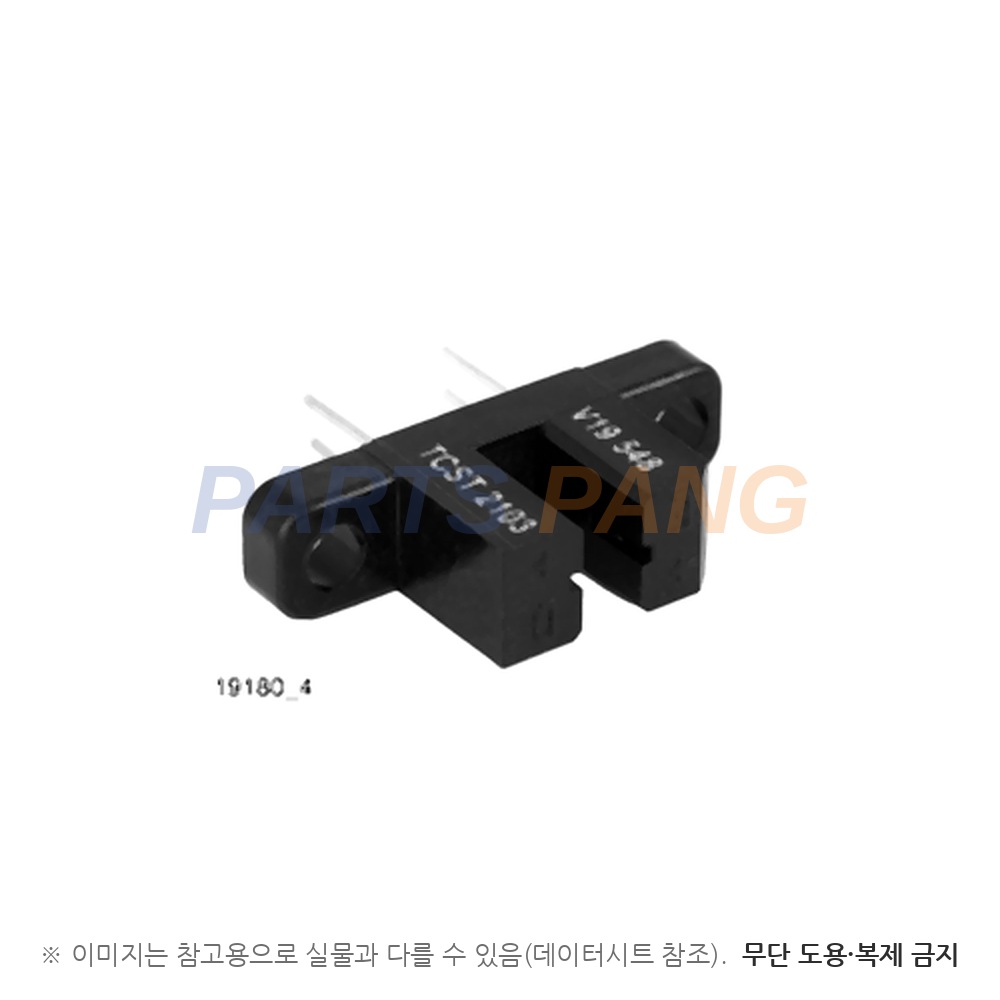

TCST2103 은 Vishay Semiconductors 의 투과형 광 센서(포토트랜지스터 출력)로, 갭 3.1 mm · 조리개 1 mm 품번입니다. 주광 차단 필터 · 발광부 파장 950 nm 을 갖췄습니다. 광 스위치 · 포토인터럽터 · 카운터 · 엔코더 용도에 씁니다.

검출 방식

투과형 1채널 포토트랜지스터 출력

적외선 발광부와 포토트랜지스터가 슬릿을 사이에 두고 마주 본다

슬릿 폭

3.1 mm

PRODUCT SUMMARY 갭 폭이며 조리개(Aperture) 폭은 1 mm 다

컬렉터 전류 IC

4 mA(@IF 20 mA)

VCE = 5 V · IF = 20 mA 의 출력 전류 대표값이며 최소 2 mA 다

전류 전달비 CTR

20 %

VCE = 5 V · IF = 20 mA 대표값이며 최소 10 % 다

응답 시간

ton 10 µs · toff 8 µs

IC = 2 mA · VS = 5 V · RL = 100 Ω 대표값이다

포화 전압 VCEsat

0.4 V 이하

IF = 20 mA · IC = 1 mA 최댓값이다

발광부 순방향 전압 VF

1.25 V

IF = 60 mA 대표값이며 최대 1.6 V 다

분해능 s

0.6 mm

셔터가 감광 영역을 지나는 거리(ICrel = 10 % to 90 %) 대표값이다

암전류 ICEO

100 nA 이하

VCE = 25 V · IF = 0 A · E = 0 lx 최댓값이다

순방향 전류 IF

60 mA

발광부 최대 정격이며 서지 IFSM 은 3 A(tp ≤ 10 µs) 다

컬렉터-이미터 전압 VCEO

70 V

검출부 최대 정격이며 이미터-컬렉터 전압 VECO 는 7 V 다

검출부 피크 컬렉터 전류 ICM

200 mA

tp/T = 0.5 · tp ≤ 10 ms 최대 정격이며 연속 IC 정격 행은 없다

동작 온도

-55 ℃ to +85 ℃

주위 온도 Tamb 정격이며 보관 온도 Tstg 는 -55 ℃ to +100 ℃ 다

전체 전력 손실 Ptot

250 mW

최대 정격(Tamb ≤ 25 ℃)이다

패키지

24.5 × 6.3 × 10.8 mm

외형(L × W × H) 리드형 패키지다

실장

스루홀

Package type 「leaded」 · 발주 표 비고 「With mounting flange」 다

납땜 온도 Tsd

260 ℃

패키지에서 2 mm · t ≤ 5 s 조건이다

값은 TCST2103, TCST2202, TCST2300 데이터시트(문서 81147 · 2009년 8월판)의 PRODUCT SUMMARY · 기본 특성 · 최대 정격표에서 읽었습니다. 발주 정보 표의 TCST2103 은 튜브 포장 · 튜브당 85 pcs · MOQ 1020 pcs 입니다. 투과형이라 검출 거리 대신 슬릿(갭) 폭으로 규정합니다.
