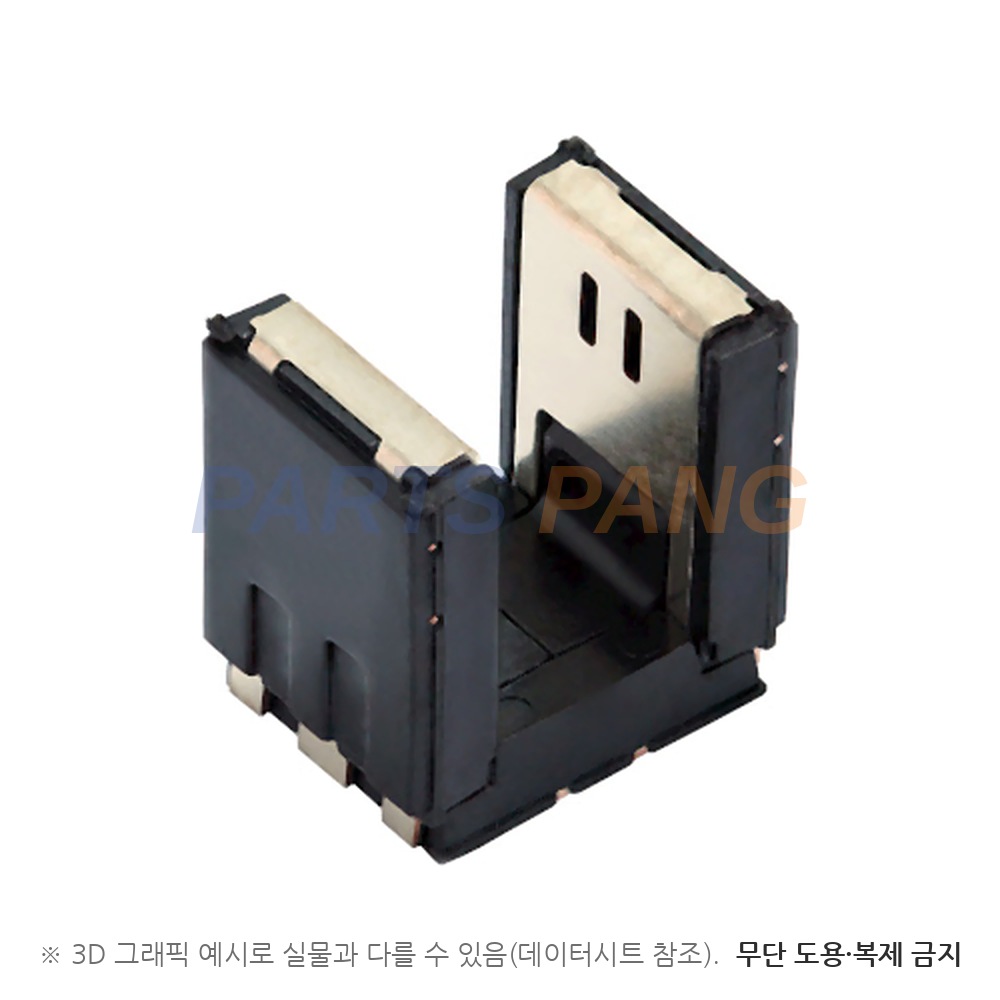

TCUT1600X01_A 는 Vishay Semiconductors 의 톨 돔 2채널 투과형 광 센서(포토트랜지스터 출력)로, 갭 3 mm · 조리개 0.3 mm 품번입니다. AEC-Q101 인증 · 채널 간격 0.8 mm · 발광부 파장 950 nm 을 갖췄습니다. 차량용 광 센서 · 엔코더용 정밀 위치 센서 · 동작·속도·방향 센서 · 회전·누름 엔코딩 센서 용도에 씁니다.

검출 방식

투과형 2채널 포토트랜지스터 출력

적외선 발광부와 포토트랜지스터가 슬릿을 사이에 두고 마주 본다 · 발광부 1개에 검출부 2개다

슬릿 폭

3 mm

PRODUCT SUMMARY 갭 폭이며 조리개(Aperture) 폭은 0.3 mm 다

컬렉터 전류 IC

1.6 mA(@IF 15 mA)

VCE = 5 V · IF = 15 mA 의 출력 전류(채널당) 대표값이며 최소 0.7 mA 다

응답 시간

tr 9 µs · tf 16 µs

IC = 0.7 mA · VCE = 5 V · RL = 100 Ω 대표값이며 최대는 tr 150 µs · tf 150 µs 다

포화 전압 VCEsat

0.4 V 이하

IF = 15 mA · IC = 0.2 mA 최댓값이다

발광부 순방향 전압 VF

1.2 V

IF = 15 mA 대표값이며 범위 1 V to 1.4 V 다

암전류 ICEO

100 nA 이하

VCE = 25 V · IF = 0 A · E = 0 lx 최댓값이다

순방향 전류 IF

25 mA

발광부 최대 정격(Tamb ≤ 95 ℃)이며 서지 IFSM 은 200 mA(tp ≤ 10 µs) 다

컬렉터-이미터 전압 VCEO

20 V

검출부 최대 정격이며 이미터-컬렉터 전압 VECO 는 7 V 다

검출부 컬렉터 전류

20 mA

최대 정격이다

동작 온도

-40 ℃ to +105 ℃

주위 온도 Tamb 정격이며 보관 온도 Tstg 는 -40 ℃ to +125 ℃ 다

전체 전력 손실 Ptot

37.5 mW

최대 정격(Tamb ≤ 95 ℃)이다

고온 암전류 ICEO

3.3 µA

최대 정격표의 Tamb = 85 ℃ · VCE = 5 V 값이다

패키지

5.5 × 4 × 5.7 mm

외형(L × W × H) 표면실장 패키지다

실장

표면실장

Package type 「surface-mount」 표기다

습기 민감도

MSL 1

플로어 라이프 제한이 없는 등급이다(「No time limit.」)

납땜 온도 Tsd

260 ℃

리플로 납땜 프로파일 조건이다

값은 TCUT1600X01 데이터시트(문서 84174 · 2025년 9월판)의 PRODUCT SUMMARY · 기본 특성 · 최대 정격표에서 읽었습니다. 발주 정보 표의 TCUT1600X01_A 는 테이프 앤 릴 포장 · 릴당 1300 pcs · MOQ 1300 pcs 입니다. 발주 정보 표 각주는 「TCUT1600X01_A」 를 PCN-OPT-1311-2024 이후 부품으로 밝히며, 그 밖의 표는 TCUT1600X01 기준입니다. 투과형이라 검출 거리 대신 슬릿(갭) 폭으로 규정합니다.
