RPI-0128 은 ROHM 의 초소형 SMD 투과형 포토인터럽터 (갭 1.2mm) 입니다. 적외선 LED 와 포토트랜지스터를 1.2mm 틈 양쪽에 담은 2.5mm 급 초소형 표면실장 투과형 포토인터럽터입니다. 용도는 디지털 카메라 · 캠코더 · 휴대전화로 적혀 있고 IF 20mA 에서 출력 전류가 최소 5.0mA 이며 IF 5mA 에서도 최소 1.0mA 가 규정돼 있습니다. 연결 문서는 2010.07 Rev.B 판입니다.

검출 방식

투과형 · 포토트랜지스터 출력

적외선 LED 와 포토트랜지스터가 틈을 사이에 두고 마주 본다 · 내부 결선은 1번 캐소드 · 2번 애노드 · 3번 컬렉터 · 4번 이미터다

슬릿 폭

0.2mm (참고치)

외형 도면 A-A' 단면의 괄호 치수다 · 문서는 괄호 치수를 참고용으로 적는다

검출 거리

해당 없음

투과형이라 반사 검출 거리 규격이 없다 · 발광부와 수광부 사이 틈은 1.2mm 다

순방향 전류 IF

30mA

입력 LED 절대 최대 정격이다 · 순방향 전압은 IF 5mA 에서 1.2 ~ 1.5V · 표준 1.35V 다

컬렉터 전류 IC

5.0 ~ 25mA

전달 특성의 IC1 이고 VCE 5V · IF 20mA 조건이다 · IC2 는 IF 5mA 에서 1.0 ~ 5mA 다

컬렉터-이미터 전압 VCEO

30V

절대 최대 정격이다 · 이미터-컬렉터 전압은 4.5V 다 · 암전류는 VCE 10V 에서 최대 0.1µA 다

응답 시간

tr 10µs · tf 10µs (Typ)

VCC 5V · IF 20mA · RL 100Ω 조건 표준값이다 · 포토트랜지스터 단독 tr · tf 는 IC 1mA 에서 10µs 다

입력 LED 역방향 전압은 5V · 소비 전력은 80mW 다 출력 컬렉터 전류는 30mA · 컬렉터 소비 전력은 80mW 다 동작 온도는 -25 ~ +85℃ 다 보관 온도는 -30 ~ +85℃ 다 모두 Ta 25℃ 기준 절대 최대 정격이다

패키지

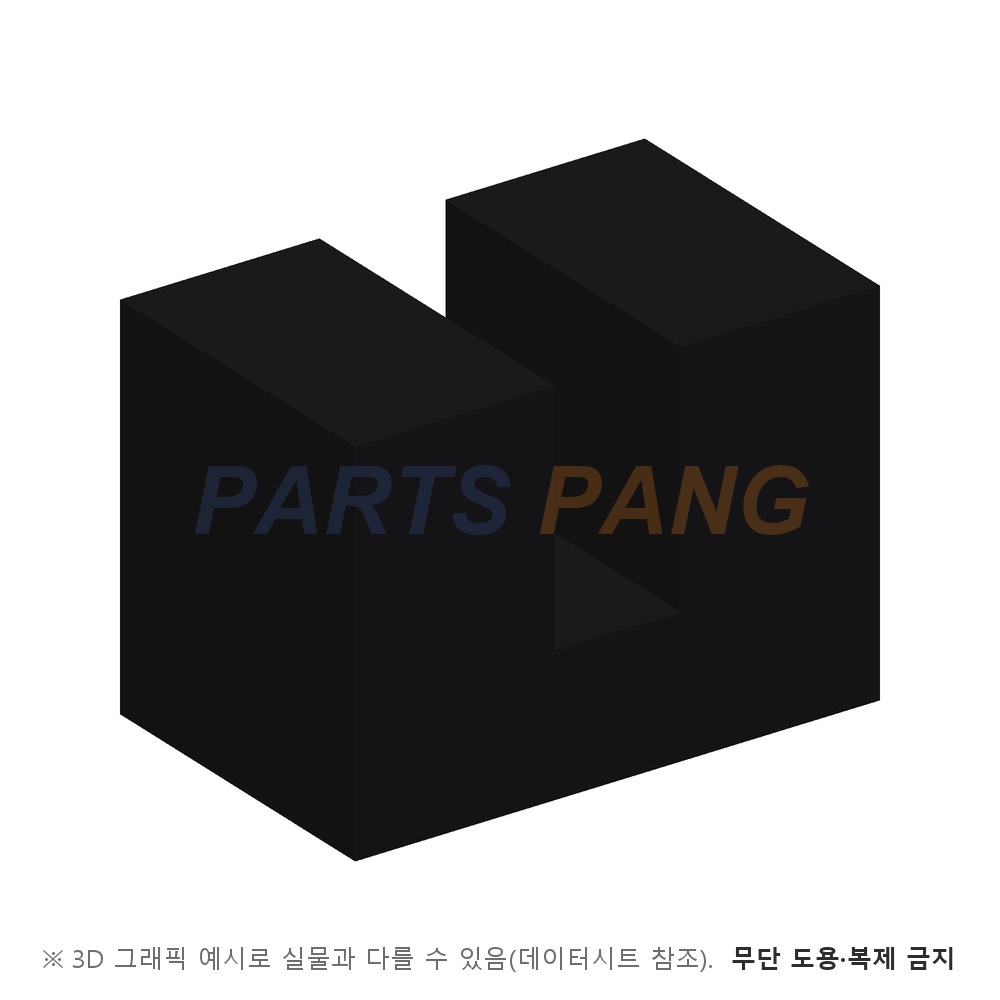

Ultraminiature SMD type

문서 제목의 외형 호칭이다 · 외형 도면 기준 몸통 2.5 × 1.6mm · 높이 1.8mm 인 4단자형이다

실장

표면실장

뒷면 4단자 납땜형이고 옆면에 성형 게이트 위치가 표시돼 있다포장 단위와 리플로 조건은 데이터시트 미표기다

포화 전압은 IF 20mA · IC 0.1mA 에서 최대 0.4V 이고 LED 피크 발광 파장은 850nm · 수광 최대 감도 파장은 800nm 입니다. 차단 주파수는 IF 5mA 에서 표준 1MHz 입니다. 같은 내용의 문서가 RPI-0128T81 에도 연결돼 있습니다.
